5. Montage du ventilateur.
Si vous souhaitez rallonger la distance entre votre
ventilateur et le point de suspension, vous devez retirer la
rotule de suspension de la tige de suspension 15,24 cm
livrée pour la monter sur une tige de suspension plus
longue (vendue séparément). [Si vous souhaitez utiliser la
tige de suspension de 15,24cm fournie, veuillez passer aux
instructions en suivant les pointillés ci-dessous.]

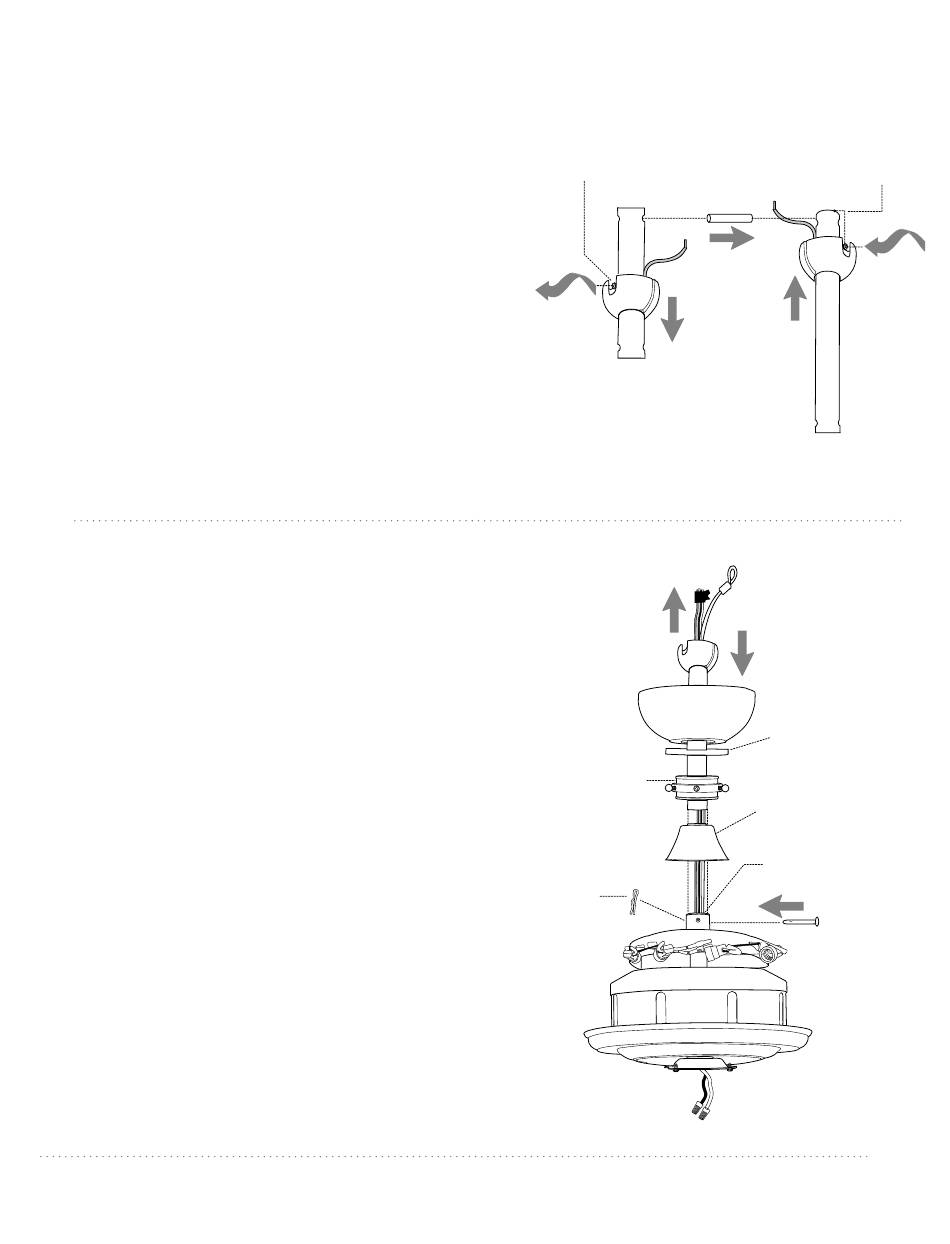

Pour retirer la rotule de suspension, desserrez la vis de
fixation de la rotule de suspension, faites glisser la rotule
de suspension vers le bas et retirez la goupille d'arrêt.
Retirez la rotule de suspension après l'avoir fait glisser le
long de la tige de suspension originale, A, puis glissez la sur
la tige de suspension plus longue, B (l'extrémité supérieure
de la tige de suspension étant celle qui est pourvue du
trou destiné à recevoir la vis de fixation ; introduisez la vis
de fixation dans ce trou). Insérez la goupille d'arrêt dans
l'extrémité supérieure de la tige de suspension
surdimensionnée et glissez la rotule de suspension vers le
haut. Assurez-vous que la goupille d'arrêt soit alignée avec
les fentes situées sur l'intérieur de la rotule de suspension.
Serrez la vis de fixation fermement.
Conseil : En préparation du passage des câbles électriques
par l'intérieur de la tige de suspension, enroulez l'extrémité
des fils électrique avec un petit bout de ruban isolant - cela
permettra de rassembler les fils pour le passage dans la
tige de suspension.
Localisez le couvercle de la garniture dans un des paquets
de quincaillerie. Desserrez les vis de fixation de l'étrier et
les écrous situés dans le boîtier de moteur et retirez la
goupille et le clip du boîtier de moteur. Glissez la tige de
suspension dans la garniture, le couvercle de la garniture,
le support des bras enroulés en voulûtes et le couvercle
d'étrier. [Remarque : Le côté brillant du couvercle de la
garniture doit être tourné vers le boîtier de moteur.]
Passez les fils électriques et le câble de sécurité dans la tige
de suspension et tirez l'excédent de fil par l'extrémité
supérieure de la tige de suspension.
Placez la tige de suspension dans l'étrier du boîtier de
moteur et réinsérez la goupille et le clip précédemment
retirés. Serrez les vis de fixation de l'étrier et les écrous
fermement. Abaissez le couvercle d'étrier sur le boîtier de
moteur.
["Montage du ventilateur" suite à la page suivante.]
REMARQUE : Les précautions de sécurité et les instructions
importantes figurant dans le manuel ne sauraient prévoir
toutes les conditions et situations possibles. Il est entendu que
le bon sens et la prudence sont des facteurs dont il y a lieu de
faire preuve et qu'il y lieu d'observer pour l'installation et
l'utilisation de ce ventilateur.
All manuals and user guides at all-guides.com
page 4
vis de
fixation
goupille
d'arrêt
rotule de
suspension
A
câble de sécurité
câblage
garniture
support des
bras enroulés
en voulûtes
clip
fente pour
la vis de
fixation
B
tige de suspension
couvercle de
la garniture
couvercle
d'étrier
vis de fixation
de l'étrier
goupille
boîtier
de moteur
