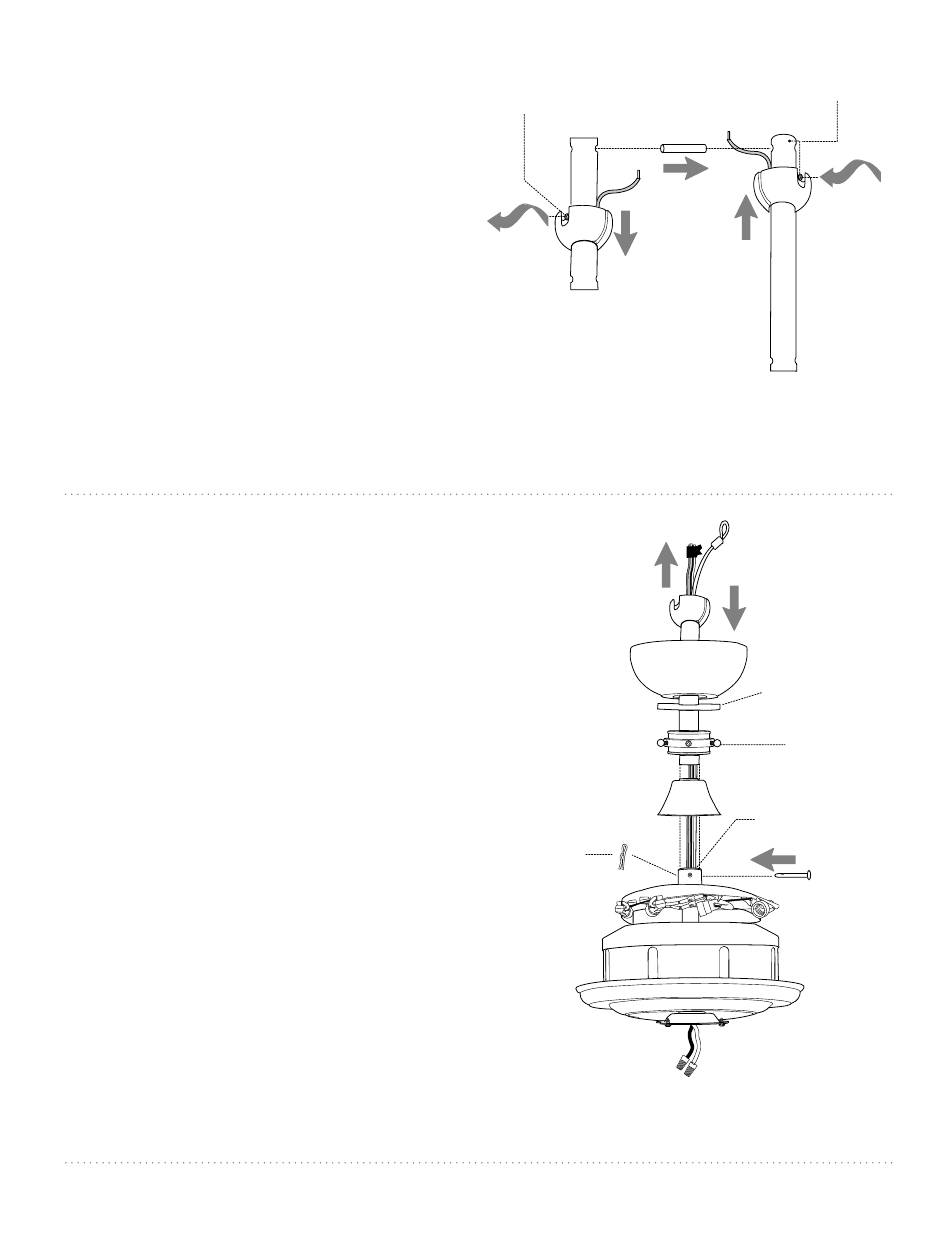

5. Ensamblaje del ventilador.
Si usted desea extender la longitud colgante del
ventilador, usted tendrá que quitar la bola que sirve
para colgar del tubo de 30,48cm provisto para usarlo
con un tubo más largo (a la venta por separado). [Si
desea utilizar el tubo de 30,48cm, favor de pasar a las
instrucciones después de la línea punteada más abajo.]
Para quitar la bola que sirve para colgar, aflojar el
tornillo de fijación de la bola que sirve para colgar y
quitar el perno y la clavija. Bajar la bola que sirve para
colgar y sacar el perno de tope. Quitar la bola que sirve
para colgar del tubo original, A, y deslizarla sobre el
tubo más largo, B (la parte de arriba del tubo debe
tener el agujero para el tornillo de fijación en ese
extremo; usar ese agujero al colocar el tornillo de
fijación). Introducir el perno de tope en la parte de
arriba del tubo más largo y subir la bola que sirve para
colgar. Asegurarse de que el perno de tope se ponga
en línea con las ranuras dentro de la bola que sirve
para colgar. Apretar bien el tornillo de fijación.
Sugerencia: Para preparar los cables para pasarlos por
el tubo, poner un pedacito de cinta aisladora en la
punta de los cables--esto mantendrá los cables juntos
al pasarlos por el tubo.
L
ocalizar la tapa de la cubierta decorativa en uno de
los paquetes de artículos de ferretería. Aflojar los
tornillos de fijación del cuello y las tuercas en el cuello
del bastidor del motor y quitar el perno y la clavija del
cuello del bastidor del motor. Pasar el tubo por la
cubierta decorativa, la tapa de la cubierta decorativa,
el soporte del brazo con voluta y la cubierta del cuello.
[Nota: Se tiene que voltear la tapa para la cubierta
decorativa para que el lado brillante dé al bastidor del
motor.]
Pasar los cables del ventilador y el cable de seguridad
a través del tubo y con cuidado jalar el cableado en
exceso por la parte de arriba del tubo.
Colocar el tubo dentro del cuello del bastidor del
motor y volver a introducir el perno y la clavija. Apretar
los tornillos de fijación del cuello y la tuerca
completamente. Bajar la cubierta decorativa hasta la
unidad del motor.
[El "Ensamblaje del ventilador" continúa en la
página siguiente.]
NOTA: No se debe concluir que las precauciones de seguridad
importantes e instrucciones en este manual van a abarcar
todas las condiciones y situaciones posibles que puedan
ocurrir. Se debe entender que el sentido común y la
precaución son factores necesarios en la instalación y la
operación de este ventilador.
All manuals and user guides at all-guides.com
tornillo de fijación
página 4
perno
de tope
bola que
sirve para
colgar
A
cableado
cubierta
decorativa
cubierta del cuello
clavija
agujero para el
tornillo de fijación
B
cable de
seguridad
tubo
tapa de la cubierta
decorativa
soporte del
brazo con
voluta
tornillo de fijación
del cuello
perno
unidad
del motor
