Installation Guide . . . . . . . . . . . . . . . . . . . . . . . 2

Guía de instalación . . . . . . . . . . . . . . . . . . . . . 8

Notice d'installation . . . . . . . . . . . . . . . . . . . 14

Installationsanleitung . . . . . . . . . . . . . . . . . . 20

Guida all'installazione . . . . . . . . . . . . . . . . . . 26

Installatiehandleiding . . . . . . . . . . . . . . . . . . 32

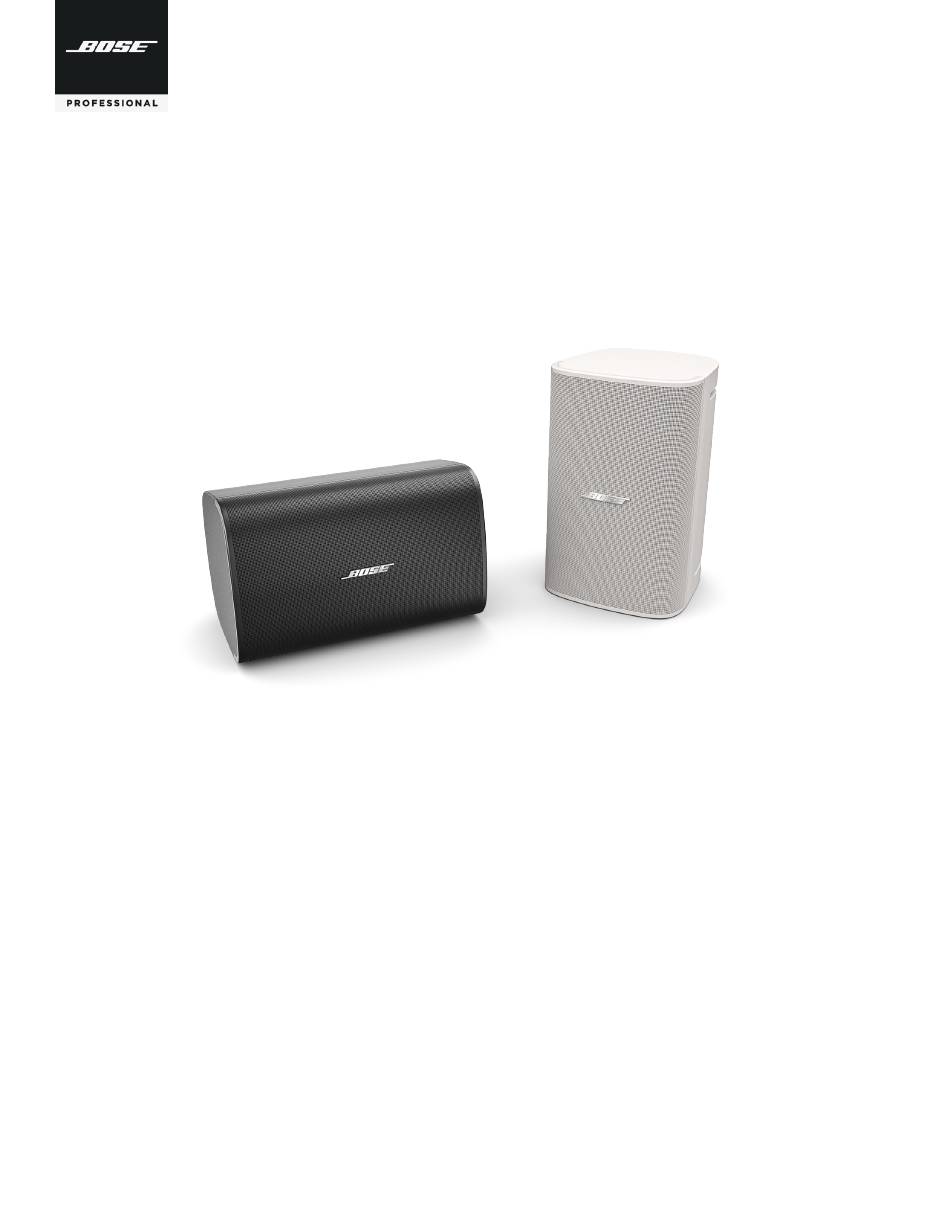

DesignMax DM8S

Surface-mount Loudspeaker

Monteringsveiledning . . . . . . . . . . . . . . . . . . 38

Instrukcja montażu . . . . . . . . . . . . . . . . . . . . 44

安装指南 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

安裝指南 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

設置ガイド . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

‫دليل التركيب‬

Sommaire des Matières pour Bose DesignMax DM8S

Page 1 DesignMax DM8S Surface-mount Loudspeaker Installation Guide . . . . . . . . . . . . . . . . . . . . . . . 2 Monteringsveiledning .
Page 2 EU Importer: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands the mounting surface is not supplied. For information on compatible accessories, see Mexico Importer: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204, Lomas de the product’s technical data sheet at BoseProfessional.com.
Page 3 Technical Specifications Important Installation Information It is the installer’s responsibility to ensure installation of For additional specifications, see the DesignMax DM8S technical the loudspeakers and mounting system is performed in data sheet at BoseProfessional.com. accordance with all applicable codes, including local building codes and regulations.
Page 4 Mounting bracket (included) RMUBRKT1 Pan-and-tilt bracket (optional) Wiring the Loudspeaker Wire Gauge The DesignMax DM8S loudspeaker is designed to work with 18 AWG (0.8 mm ) to 14 AWG (2.1 mm ) size wire only. Connection Diagrams Expose six millimeters (1/4 inch) of bare wire to attach to the terminals.
Page 5 Wiring the Connector Feed the wires through the center hole of the bracket. Remove the connector from the loudspeaker. Wire the connector. For wiring information, see Wiring the Loudspeaker on page 4. Installation Guide • DesignMax DM8S English • 5...
Page 6 WARNING: Failing to push the levers into the lock position as instructed can create a falling hazard, which can result in property damage, serious injury, or death. It is the installer's responsibility to ensure the mounting system is installed according to the instruction. 6 • English DesignMax DM8S • Installation Guide...
Page 7 Suitable for installation using Class 1, Class 2, Class 3 wiring methods in accordance with NFPA 70, National Electrical Code, 2017, Article 640 The DesignMax DM8S loudspeaker has been designed to the requirements defined in the following European regulatory specification for combination systems: Tested to IEC60268-5, 2007 Installation Guide •...
Page 8 Importador para la UE: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Países Bajos Importador para México: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204, • Todos los productos Bose Professional deben instalarse conforme a las leyes locales, Lomas de Chapultepec, 11000 México, D.F.
Page 9 él, ni en los accesorios de montaje asociados. La exposición a estas sustancias puede degradar el plástico, lo que produce grietas y el riesgo de que se caiga el dispositivo. Guía de instalación de • DesignMax DM8S Español • 9...
Page 10 Soporte de paneo e inclinación (opcional) RMUBRKT1 Cableado de los altavoces Calibre de cable El altavoz DesignMax DM8S está diseñado para funcionar únicamente con cables que midan de 18 AWG (0.8 mm ) a 14 AWG (2.1 mm Diagramas de conexión Exponga 6 milímetros (1/4") de cable sin aislación para conectarlo a los terminales.
Page 11 Pase los cables a través del orificio central del soporte. Retire el conector del altavoz. Conecte el altavoz. Para obtener información sobre el cableado, consulte Conexión del altavoz en la página 10. Guía de instalación de • DesignMax DM8S Español • 11...
Page 12 Es la responsabilidad de quien realiza la instalación garantizar que el sistema de montaje esté instalado conforme a las instrucciones. 12 • Español Guía de instalación de • DesignMax DM8S...
Page 13 Apto para la instalación con métodos de cableado Clase 1, Clase 2 y Clase 3 de conformidad con el estándar NFPA 70, Código Eléctrico Nacional, 2017, Artículo 640 El altavoz DesignMax DM8S se diseñó según los requisitos definidos en la siguiente especificación reglamentaria europea para sistemas combinados: Probado según IEC60268-5, 2007...
Page 14 Importateur pour l’UE : Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Pays-Bas • Tous les produits Bose Professional doivent être installés dans le respect des Importateur pour le Mexique : Bose de México, S. de R.L. de C.V. , Paseo de las Palmas réglementations locales et nationales. L’installateur est responsable du respect 405-204, Lomas de Chapultepec, 11000 México, D.F.
Page 15 Informations importantes concernant l’installation Vous trouverez des caractéristiques supplémentaires dans la fiche technique du produit DesignMax DM8S sur BoseProfessional.com. L’installateur est responsable du respect de tous les codes et règlements locaux et nationaux en vigueur applicables à l’installation et au montage des enceintes. Consultez les Caractéristiques physiques...
Page 16 Support de montage (inclus) Support bi-pivot RMUBRKT1 (en option) Câblage de l’enceinte Épaisseur des câbles L’enceinte DesignMax DM8S est conçue pour fonctionner avec des câbles de taille 18 (0,8 mm ) à 14 AWG (2,1 mm ) uniquement. Diagrammes de connexion Exposez six millimètres (1/4 po) de fil dénudé à relier aux bornes.
Page 17 Faites passer les fils dans l’ouverture centrale du support. Retirez le connecteur de l’enceinte. Câblez le connecteur. Consultez la section Câblage de l’enceinte à la page 16 pour plus d’informations sur le câblage. Guide d’installation • DesignMax DM8S Français • 17...
Page 18 AVERTISSEMENT : ne pas verrouiller les taquets comme indiqué peut aboutir à un risque de chute pouvant entraîner des dommages matériels, des blessures graves ou la mort. Il est de la responsabilité de l’installateur de s’assurer que le système de montage est installé conformément aux instructions. 18 • Français DesignMax DM8S • Guide d’installation...
Page 19 à l’enceinte et qu’il n’y a pas de jeu. La grille à fixation aimantée adhère à l’enceinte. Conformité aux réglementations et aux normes de sécurité en vigueur L’enceinte DesignMax DM8S a subi avec succès une phase complète de tests et elle est conforme aux spécifications et utilisations suivantes : Conformes à...
Page 20 Importeur aus der EU: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Niederlande medizinischen Geräts beeinflussen kann. Importeur aus Mexiko: Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas • Alle Produkte von Bose Professional müssen gemäß den örtlichen und staatlichen de Chapultepec, 11000 México, D.F.
Page 21 Wichtige Installationshinweise Der Monteur ist dafür verantwortlich, sicherzustellen, Weitere technische Spezifikationen können Sie den technischen dass die Installation der Lautsprecher und der Halterung Datenblättern für DesignMax DM8S auf BoseProfessional.com gemäß allen geltenden Vorschriften durchgeführt wird, entnehmen. einschließlich örtlicher Bauvorschriften und -bestimmungen. Wenden Sie sich vor der Installation Material, Abmessungen, Gewicht dieses Produkts an die zuständige abnehmende Behörde.
Page 22 Installationsoptionen und Montagezubehör Montagehalterung (im Lieferumfang enthalten) RMUBRKT1 Wandhalter Bi-pivot (optional erhältlich) Verkabeln des Lautsprechers Kabeldurchmesser Der DesignMax DM8S Lautsprecher wurde für den ausschließlichen Gebrauch mit Kabeln der Größen 18 AWG (0,8 mm ) bis 14 AWG (2,1 mm ) entwickelt. Anschlussdiagramme Isolieren Sie einen Teil des Drahtes (6 mm) für den Anschluss an die Anschlüsse ab.
Page 23 Verkabeln des Anschlusses Führen Sie die Kabel durch das mittige Loch in der Halterung. Entfernen Sie den Anschluss vom Lautsprecher. Verkabeln Sie den Anschluss. Weitere Informationen zur Verkabelung finden Sie unter Verkabeln des Lautsprechers auf Seite 22. Installationsanleitung • DesignMax DM8S Deutsch • 23...
Page 24 WICHTIGER HINWEIS: Wenn die Hebel nicht ordnungsgemäß arretiert werden, kann dies ein Herunterfallen zur Folge haben. Das Herunterfallen kann zu schweren oder tödlichen Verletzungen und Sachschäden führen. Der Monteur ist dafür verantwortlich, sicherzustellen, dass die Installation der Anleitung entsprechend durchgeführt wird. 24 • Deutsch DesignMax DM8S • Installationsanleitung...
Page 25 Geeignet für die Installation mit Class 1, Class 2 und Class 3 Verkabelungsverfahren gemäß NFPA 70, National Electrical Code, 2017, Article 640 Der DesignMax DM8S Lautsprecher wurde gemäß den Anforderungen der folgenden EU-Norm für kombinierte Systeme entwickelt: Getestet gemäß IEC60268-5, 2007 Installationsanleitung • DesignMax DM8S...
Page 26 Importatore per l’UE: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Paesi Bassi medici impiantati nel corpo umano. Importatore per il Messico: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. Per informazioni su importatori e servizi: •...
Page 27 L’esposizione a tali sostanze può danneggiare i materiali plastici e causare spaccature, con conseguenti rischi di caduta. Guida all’installazione • DesignMax DM8S Italiano • 27...
Page 28 Staffa di fissaggio (in dotazione) RMUBRKT1 Staffa per orientamento pan-and-tilt (opzionale) Cablaggio del diffusore Diametro dei cablaggi Il diffusore DesignMax DM8S è concepito esclusivamente per l’impiego con cavi di dimensioni comprese tra 18 AWG (0,8 mm ) e 14 AWG (2,1 mm Schemi di collegamento Scoprire 6 mm di filo non rivestito da collegare ai terminali.
Page 29 Fissare la staffa alla parete con quattro viti (non in dotazione). Nota: utilizzare viti in formato M6 o 6 mm. Cablaggio del connettore Far passare i cavi attraverso il foro centrale della staffa. Rimuovere il connettore dal diffusore. Cablare il connettore. Per informazioni sul cablaggio, vedere Cablaggio del diffusore a pag. 28. Guida all’installazione • DesignMax DM8S Italiano • 29...
Page 30 AVVERTENZA: la mancata impostazione delle leve in posizione di blocco come da istruzioni può determinare rischi di caduta, le cui conseguenze possono essere lesioni gravi o fatali alle persone e danni materiali. L’installatore è tenuto a verificare che il sistema di fissaggio sia installato come da istruzioni fornite. 30 • Italiano DesignMax DM8S • Guida all’installazione...
Page 31 La griglia si aggancia magneticamente al diffusore. Conformità alle norme di sicurezza Il diffusore DesignMax DM8S ha superato i test ai quali è stato sottoposto, risultando conforme alle specifiche e alle applicazioni indicate di seguito:...
Page 32 Importeur in de EU: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Nederland of dit invloed kan hebben op uw geïmplanteerde medische hulpmiddel. Importeur in Mexico: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. Gegevens importeur en service-informatie: •...
Page 33 Het is de verantwoordelijkheid van de installateur om ervoor Raadpleeg voor aanvullende specificaties het datasheet met te zorgen dat de installatie van de luidsprekers en het technische gegevens voor de DesignMax DM8S op BoseProfessional. montagesysteem gebeurt met inachtneming van alle van com.
Page 34 RMUBRKT1 Pan-and-tiltbeugel (optioneel) De luidspreker bekabelen Bekabelingsdiameter De DesignMax DM8S loudspeaker is uitsluitend ontworpen voor bedrading van 18 AWG (0,8 mm ) tot 14 AWG (2,1 mm Aansluitdiagrammen Strip zes millimeter van de kabelisolatie voor bevestiging van de kale kabel aan de aansluitingen.
Page 35 Bevestig de beugel aan de muur met vier schroeven (niet meegeleverd). Opmerking: Gebruik M6-schroeven of schroeven van 1/4". De connector bekabelen Haal de kabels door de middelste opening van de beugel. Verwijder de connector uit de luidspreker. Bekabel de connector. Raadpleeg voor bekabelingsinformatie De luidspreker bekabelen op pagina 34. Installatiehandleiding • DesignMax DM8S Nederlands • 35...
Page 36 WAARSCHUWING: Wanneer de hendels niet volgens de instructies in de vergrendelingspositie worden vastgeklikt, kan er een risico op vallen ontstaan met mogelijk ernstige verwondingen of de dood tot gevolg. Het is de verantwoordelijkheid van de installateur ervoor te zorgen dat het bevestigingssysteem wordt geïnstalleerd volgens de instructies. 36 • Nederlands DesignMax DM8S • Installatiehandleiding...
Page 37 Geschikt voor installatie middels bekabelingsmethoden Klasse 1, Klasse 2 en Klasse 3 volgens NFPA 70, National Electrical Code, 2017, artikel 640 De DesignMax DM8S loudspeaker is ontworpen volgens de vereisten die zijn vastgelegd in onderstaande specificatie van Europese regelgeving voor combinatiesystemen: Getest volgens IEC60268-5, 2007 Installatiehandleiding •...
Page 38 Importør i Mexico: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. For informasjon om importør og service: +5255 (5202) 3545 •...
Page 39 Det er montørens ansvar å sikre at monteringen av Hvis du vil ha flere spesifikasjoner, kan du se det tekniske dataarket høyttalerne og monteringssystemet utføres i henhold til for DesignMax DM8S på BoseProfessional.com. alle gjeldende forskrifter, inkludert lokale byggeforskrifter og bestemmelser. Kontakt de lokale myndighetene som Fysisk har domsmyndighet før du monterer dette produktet.
Page 40 Monteringsbrakett (inkludert) RMUBRKT1 vippebrakett (tilleggsutstyr) Kable høyttaleren Kabeldiameter DesignMax DM8S-høyttaleren er utformet for å fungere kun med kabler på mellom 18 AWG (0,8 mm ) til 14 AWG (2,1 mm Koblingsdiagrammer Eksponer seks millimeter (1/4-tommer) av ledningen for å feste til terminalene. Merk: Høyttaleren er ikke sertifisert for bruk med et stivt rør.
Page 41 Føre ledninger til kontakten Trekk ledningene gjennom hullet i midten av braketten. Fjern kontakten fra høyttaleren. Sett ledningene i kontakten. Hvis du vil ha mer informasjon om kabling, kan du se Kable høyttaleren på side 40. Monteringsveiledning • DesignMax DM8S Norsk • 41...
Page 42 ADVARSEL: Hvis du ikke trykker ned spakene i låseposisjon som anvist, kan høyttaleren falle ned og forårsake skade på eiendom, alvorlige skader eller dødsfall. Det er montørens ansvar å sikre at monteringssystemet er installert i henhold til instruksjonene. 42 • Norsk DesignMax DM8S • Monteringsveiledning...
Page 43 Kan brukes til montering ved hjelp av kabelmetoder i klasse 1, klasse 2 eller klasse 3, i samsvar med NFPA 70, National Electrical Code, 2017, artikkel 640 DesignMax DM8S-høyttaleren er utformet i henhold til kravene som er definert i følgende europeiske forskrifter for kombinasjonssystemer: Testet i samsvar med IEC60268-5, 2007 Monteringsveiledning •...
Page 44 Importer na terenie UE: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Holandia mieć wpływ na funkcjonowanie implantów medycznych, należy Importer — Meksyku: Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas skonsultować się z lekarzem. de Chapultepec, 11000 México, D.F. W celu uzyskania informacji o importerze i usługach: +5255 (5202) 3545 •...
Page 45 Ważne informacje dotyczące instalacji Instalator jest zobowiązany zainstalować głośniki i system Dodatkowe dane techniczne można znaleźć w arkuszu danych montażowy zgodnie ze wszystkimi obowiązującymi technicznych DesignMax DM8S na stronie BoseProfessional.com. regulaminami, w tym regulaminami i przepisami obowiązującymi w budynku. Przed instalacją produktu należy skonsultować się z odpowiednimi władzami.
Page 46 RMUBRKT1 Wspornik obrotowo-przechylny (opcja) Okablowanie głośnika Grubość przewodu Do montażu głośnika DesignMax DM8S należy stosować wyłącznie przewody o rozmiarze od 18 AWG (0,8 mm ) do 14 AWG (2,1 mm Schematy połączeń Odsłonić sześć milimetrów (1/4 cala) nieizolowanego przewodu, aby podłączyć go do zacisków.
Page 47 Przymocować wspornik do ściany za pomocą czterech śrub (brak w zestawie). Uwaga: użyć wkrętów o rozmiarze M6 lub 1/4 cala. Podłączanie okablowania do złącza Poprowadzić przewody przez środkowy otwór wspornika. Wymontować złącze z głośnika. Podłączyć przewody do złącza. Informacje na temat okablowania można znaleźć w sekcji Podłączanie okablowania do głośnika na stronie 46. Podręcznik instalacji • DesignMax DM8S Polski • 47...
Page 48 OSTRZEŻENIE: Niepopchnięcie dźwigni do położenia zablokowania zgodnie z instrukcją może stworzyć ryzyko upadku, co może doprowadzić do uszkodzenia mienia, poważnych obrażeń lub śmierci. Do obowiązków instalatora należy sprawdzenie, czy system montażowy został zainstalowany zgodnie z instrukcją. 48 • Polski DesignMax DM8S • Podręcznik instalacji...
Page 49 Do zastosowań ogólnych – kategoria UL UEAY, numer pliku S 5591, numer kontrolny 3N89 Głośniki nadają się do instalacji przy użyciu okablowania klasy 1, klasy 2 lub klasy 3 zgodnie z normą NFPA 70, National Electric Code, 2017, art. 640 Głośnik DesignMax DM8S został zaprojektowany zgodnie z wymaganiami określonymi w następujących europejskich przepisach dotyczących systemów łączonych: testy zgodne z normą IEC60268-5, 2007.
Page 50 贸易试验区日樱北路 353 号，9 号厂房 C 部位 • 请勿将产品安装在可能发生冷凝的位置。欧洲进口商：Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands • 此产品不适合在室内涉水设施区域安装或使用（包括但不限于室内墨西哥进口商：Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de 游泳馆、室内水上乐园、有热水浴缸的房间、桑拿房、蒸汽浴室以 Chapultepec, 11000 México, D.F.进口商和服务信息：+5255 (5202) 3545 及室内溜冰场）。...
Page 51 9.96 英寸 395 毫米 15.56 英寸 Ø 6.7 毫米 200 毫米 0.26 英寸 7.87 英寸 314 毫米 12.36 英寸技术规格重要安装信息有关其他规格，请参阅 BoseProfessional.com 上的 DesignMax DM8S 安装人员有责任确保扬声器和安装系统的安装都符合适用的法规，技术参数表。包括当地的建筑法规和规定。安装本产品前，请咨询拥有司法权的当地监管机构。外观安装人员负责确保扬声器安装的安全。如果未正确安装扬声器，可能导致损坏或人员伤亡。产品尺寸高度：395 毫米（15.56 英寸）请勿将产品安装在可能发生冷凝的位置。宽度：249 毫米（9.82 英寸）...
Page 52 设置 BoseProfessional.com 安装选件安全选件和配件安装支架（随附） RMUBRKT1 双轴墙架（可选）扬声器接线线规 DesignMax DM8S 扬声器仅可与 18 AWG（0.8 平方毫米）至 14 AWG（2.1 平方毫米）规格的接线一起使用。接线图露出六毫米（1/4 英寸）长的裸线以连接到端子。注意：扬声器不适合与硬质管子一起使用。扬声器仅适合软质管子或直接布线连接方式。 70V/100V 8Ω 扬声器设置 2.5W 80W* 8Ω NC** 100V * 出厂默认设置 ** NC：无连接（不使用）变压器抽头设置转动设置抽头。使用平头螺丝刀。 52 • 简体中文...
Page 53 BoseProfessional.com 安装使用安全绳索某些地区的施工规范要求使用辅助方法将扬声器固定到支撑结构，以提供额外的安全保障。选择符合当地建筑规范和条例的安装位置、方法和硬件。可使用外壳背面的螺纹插件将一根安全绳连接到扬声器。该插件适合与 M8 螺钉（未随附）配合使用。扬声器朝向选择最适合您安装条件的扬声器朝向。水平垂直注意：安装在靠近烹饪台的位置（例如在商业烹饪环境中）时，扬声器可能直接暴露在烹饪油烟之下，这可能会降低扬声器的性能或可靠性。安装支架注意：选择安装位置时，必须将安装支架的至少两个连接点固定到支撑结构上。未固定到支撑结构上的连接点必须使用合适的安装紧固件进行固定。做好钻孔记号。在墙壁上钻四个孔（大小适合相应的紧固件）。使用四颗螺丝（不随附）将支架固定到墙壁上。注意：使用 M6 或 1/4 英寸大小的螺钉。连接接线端子将接线穿过支架的中心孔。将接线端子从扬声器拆下。执行端子接线操作。有关接线信息，请参阅第 52 页的扬声器接线。安装指南 • DesignMax DM8S 简体中文 • 53...
Page 54 安装 BoseProfessional.com 重要安装信息锁定杆：用于将扬声器固定到壁装支架上。将锁定杆推向锁定销可将其锁定；将锁定杆推离锁定销可以解锁。锁定销：向下按压锁定销可将锁定杆解锁。锁定指示符号：用于指示锁定方向。角度标签（位于支架上）：用于指示您所需的角度位置。安装扬声器注意：扬声器出厂时锁定杆已用胶带固定。请在安装前撕下胶带。将扬声器连接到支架上，将扬声器调整到 45°，然后将控制杆锁定到位。将已经接好线的接线端子连接到扬声器。解锁控制杆并将扬声器调整到所需角度。调整扬声器角度时，请确保支撑住扬声器的重量。注意：扬声器的角度可以调节至 0°、15°、30° 或 45°。将锁定杆锁定到位。警告：不按说明将锁定杆推入锁定位置可能会造成跌落危险，继而导致财产损失以及致人受伤甚至死亡。安装人员有责任确保按照说明安装系统。 54 • 简体中文 DesignMax DM8S • 安装指南...
Page 55 DesignMax DM8S 扬声器经过测试，符合以下规格和用途：列出的扬声器符合 ANSI/UL 1480A-2016，适合商业和安全专业用途通用 - UL 类别 UEAY，文件号 S 5591 控制号 3N89 适合使用 1 级、2 级、3 级接线方法安装，符合 NFPA 70 美国国家电气法规 (2017) 第 640 条 DesignMax DM8S 扬声器是根据以下有关组合系统的欧洲监管规范中规定的要求进行设计的：按照 IEC60268-5 (2007) 标准进行测试。安装指南 • DesignMax DM8S 简体中文 • 55...
Page 56 試驗區，日櫻北路 353 號，9 號廠房 C 部用之任何安裝方式是否穩定可靠。只有具備適當五金部件知識與安歐盟進口商：Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands 全安裝技術的專業安裝人員，才可嘗試安裝任何高處懸吊揚聲器。墨西哥進口商：Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de • 請勿將產品安裝於可能結露的位置。 Chapultepec, 11000 México, D.F.進口商與服務資訊：+5255 (5202) 3545 • 本產品並不適合安裝或用於室內有水設施區域 (包括但不限於：室...
Page 57 可能導致損害、傷害或死亡。產品尺寸高度：395 公釐 (15.56 吋) 請勿將產品安裝於可能結露的位置。寬度：249 公釐 (9.82 吋) 未隨附可將揚聲器固定至安裝表面的五金部件。安裝揚聲器前，請諮詢建築專業人員以取得合適的安裝五金部件。深度：253 公釐 (9.96 吋) 請勿安裝在不穩定或有潛在危險的表面，比如佈線或鋪設管道的地淨重，揚聲器加網罩 10.34 公斤 (22.8 磅) 方。如果您不確定如何安裝本支架，請聯絡合格的專業安裝人員。請務必遵循當地建築法規安裝支架。裝運重量 13.15 公斤 (29.0 磅) 安裝期間，請勿於本揚聲器和相連五金部件之上或附近使用任何種類的碳氫溶劑、潤滑劑或清潔劑。接觸該等物質會使塑膠材質劣化，進而導致破裂並產生墜落危險。安裝指南 • DesignMax DM8S 繁體中文 • 57...
Page 58 設定 BoseProfessional.com 安裝選項安裝選項與配件安裝支架 (隨附) RMUBRKT1 左右及傾角支架 (選配) 揚聲器接線線規 DesignMax DM8S loudspeaker 揚聲器的設計僅可使用 18 AWG (0.8 mm ) 至 14 AWG (2.1 mm ) 的線材。接線圖露出六公釐 (1/4 吋) 的裸線以連接至端子。備註：本揚聲器不適用硬式導管。本揚聲器僅適用軟性導管或配線連接。 70V/100V 8Ω 揚聲器設定 2.5W 80W* 8Ω Ω...
Page 59 使用安全纜線部分地區的建築法規要求使用輔助方式固定揚聲器以增強結構支撐力，加強安全性。請遵守當地的建築法規和規定，選擇合適的安裝位置、方式和五金部件。可使用外殼後方的螺絲吊點將安全纜索連接至揚聲器。吊點尺寸適用於 M8 螺絲 (未隨附)。揚聲器方向選擇最適合您安裝方式的揚聲器方向。水平垂直備註：若揚聲器安裝的位置靠近料理檯面，便可能直接接觸烹調油脂 (例如商業料理環境)，恐因此降低揚聲器的效能或功能性。安裝支架備註：選擇安裝位置時，應將至少兩個安裝支架的安裝點固定至支撐結構。未固定於支撐結構的安裝點必須使用合適的安裝五金部件進行固定。標記鑽孔。在牆面上鑽出四個鑽孔 (合適緊扣件所適用的尺寸)。使用四個螺絲將支架固定於牆面 (未隨附)。備註：使用 M6 或 1/4 吋螺絲。連接器接線將線路穿過支架中央孔。從揚聲器上取下連接器。將線路連接至連接器。如需瞭解配線資訊，請參見第 58 頁「揚聲器接線」。安裝指南 • DesignMax DM8S 繁體中文 • 59...
Page 60 安裝 BoseProfessional.com 重要安裝資訊鎖定撥桿：用於將揚聲器牢固地固定在安裝支架。將鎖定撥桿往鎖定銷扣推動即可鎖定；將鎖定撥桿推離鎖定銷扣即可解鎖。鎖定銷扣：按壓鎖定銷扣可以解開鎖定撥桿。鎖定指示：辨識鎖定方向。角度標籤 (支架上)：辨識所需的角度位置。安裝揚聲器備註：本揚聲器出廠時，鎖定撥桿會以膠帶黏貼朝下固定。安裝前請先撕除膠帶。將揚聲器安裝至支架，調整至 45°，並將鎖定撥桿鎖至定位。將接好線的連接器安裝至揚聲器。解開鎖定撥桿，並將揚聲器調整至所需角度。當您在調整揚聲器角度時，請確實支撐住揚聲器的重量。備註：揚聲器角度可調整為 0°、15°、30° 或 45°。將鎖定撥桿鎖至定位。警告：若未依指示將鎖定撥桿推入鎖定位置，可能造成墜落風險導致財產損失、嚴重人身傷害或死亡。安裝人員須負責確保安裝系統已依指示進行安裝。 60 • 繁體中文 DesignMax DM8S • 安裝指南...
Page 61 時另一手旋轉標誌。標誌可順時針或逆時針旋轉。備註：除非欲將標誌取下，否則請勿將按鍵向內擠壓。安裝網罩將安全短繩針插入揚聲器的短繩針孔洞。請使用雙手將網罩對準揚聲器，確保網罩與揚聲器齊平無縫隙。網罩會以磁力吸附在揚聲器上。安全與規章遵循 DesignMax DM8S loudspeaker 揚聲器通過測試，且符合下列規格及用途：名列 ANSI/UL 1480A-2016 適合商業及安全專業用途的揚聲器一般用途 - UL Category UEAY，案號 S 5591，控制號 3N89 根據 NFPA 70 2017 年《National Electrical Code》(美國國家電氣規程) 第 640 條，適合使用 Class 1、Class 2、Class 3 配線方式安裝 DesignMax DM8S loudspeaker 揚聲器的設計符合下列歐洲組合系統法規所定義之要求：...
Page 62 No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone EUにおける輸入元: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands メキシコにおける輸入元: Bose de México, S. de R.L. de C.V., Paseo de las Palmas この製品には磁性材料が含まれています。体内に埋め込まれ 405-204, Lomas de Chapultepec, 11000 México, D.F.輸入元およびサポート情報: ている医療機器への影響については、医師にご相談ください。...
Page 63 スピーカー設置時の安全確保は、施工業者の責任で実施してくださ高さ: 395 mm 製品寸法い。スピーカーの設置が不適切だった場合、損傷、人身への傷害、死亡事故等の原因となるおそれがあります。幅: 249 mm 結露の可能性がある場所に製品を設置しないでください。奥行き: 253 mm 本スピーカーを取り付け面に固定するための器具は付属していませ約10.34 kg 質量（スピーカーとグリル）ん。スピーカーを設置する前に、適切な取り付け器具について建築の専門業者に相談してください。約13.15 kg 梱包質量設置面の強度が不十分な場合や、設置面の裏側に電線や配管などが隠れている場合は、本製品を設置しないでください。ブラケットの取り付け方法がわからない場合は、専門業者に作業を依頼してください。ブラケットを取り付ける際は、建築関連法規に従ってください。設置時に炭化水素を基材とする一切の溶剤、潤滑剤、または洗浄剤をこのスピーカーや取り付け部品に対して、またはその周辺に使用しないでください。製品がこうした物質に触れると、プラスチック素材の劣化につながり、ひび割れが生じて落下事故を招くおそれがあります。設置ガイド • DesignMax DM8S 日本語 • 63...
Page 64 BoseProfessional.com セットアップ設置オプション設置オプションとアクセサリー取り付けブラケット（付属） RMUBRKT1壁掛けブラケット（オプション）スピーカーの配線ケーブルゲージ DesignMax DM8S loudspeakersで使用できるケーブル径は、18 AWG（0.8 mm ）～14 AWG（2.1 mm ）のみです。接続図裸線を長さ6 mm（1/4インチ）露出して端子に接続します。注: 本スピーカーは、固定導管の使用には対応しておらず、フレキシブル導管またはケーブル接続のみに適しています。 70V/100V 8 Ω スピーカーの設定 2.5W 80W* 8 Ω Ω NC** 100V *工場出荷時設定 **NC: 未接続（使用しない）トランスフォーマータップの設定回転させてタップを設定します。マイナスドライバーを使用します。...
Page 65 BoseProfessional.com 設置安全ケーブルの使用お住まいの地域により、安全性の強化のため、スピーカーの構造物に対する固定に二次的な方法も用いることが法令により義務づけられている場合があります。適用される建築基準や規制を満たす設置場所や設置方法、器具を選択してください。本スピーカーに安全ケーブルを取り付けるときは、筐体の背面にあるネジ穴を使用してださい。穴はM8ねじ（付属しません）のサイズです。スピーカーの向き設置環境に最適なスピーカーの向きを選択します。横向き縦向き注: スピーカーは、食用油に直接晒される可能性がある加熱調理スペース（商業店舗の厨房など）の近くに設置すると、性能や機能が低下するおそれがあります。ブラケットを取り付ける注: 取り付け位置を決める際、取り付けブラケットの取り付けポイント（2箇所以上）を、支持構造に固定する必要があります。取り付けポイントが支持構造にしっかり固定されない場合、取り付ける際に適切な器具を使用して固定してください。穴を空ける位置に印を付けます。壁に穴を4つ（使用する留め具の大きさ）開けます。ネジを4つ（付属していません）使い、ブラケットを壁に固定します。注: M6または1/4インチサイズのネジを使います。コネクターを配線するケーブルは、ブラケットの中央の穴を通します。スピーカーからコネクターを外します。コネクターを配線します。配線について詳しくは、「スピーカーの配線」（64ページ）を参照してください。設置ガイド • DesignMax DM8S 日本語 • 65...
Page 66 BoseProfessional.com 設置取り付けに関する重要な情報ロックレバー: スピーカーを取り付けブラケットに固定するために使用します。ロックするときは、ロックピン方向にレバーを押します。ロックを解除するときは、逆方向に押します。ロックピン: ピンを押し込むと、レバーのロックが解除されます。ロックインジケーター: ロック方向を示しています。角度ラベル（ブラケット）: 角度位置を示しています。スピーカーを取り付ける注: 本スピーカーは、ロックレバーにテープが貼られた状態で出荷されます。取り付ける前に、テープを剥がしてください。ブラケットにスピーカーを取り付け、スピーカーの角度が45°になるように調節し、レバーをロック位置に固定します。配線済みのコネクターをスピーカーに取り付けます。レバーのロックを解除し、目的の角度になるようにスピーカーを調節します。スピーカーの角度を調節する際、スピーカーの重量が支えられていることを確認します。注: スピーカーの角度は、0°、15°、30°、45°に調節できます。レバーをロック位置に固定します。警告: 指示通りにレバーがロック位置まで押しこまれていないと、スピーカーが落下して、設備機器等の損傷、重傷、最悪の場合は死亡の原因になるおそれがあります。設置者の責任において、指示通りに取り付けシステムを設置してください。 66 • 日本語 DesignMax DM8S • 設置ガイド...
Page 67 注: ロゴを外すとき以外は、ボタンを内側向きに押し込まないようにしてください。グリルを取り付ける安全ストラップピンをスピーカーのストラップピン穴に挿入します。両手を使い、グリルとスピーカーの位置を合わせます。この際、グリルとスピーカーがぴったり合い、隙間ができないようにします。グリルは磁石でスピーカーに固定されます。安全上のコンプライアンス DesignMax DM8S loudspeakersは幅広いテストに合格しており、次の仕様と用途に準拠しています。 ANSI/UL 1480A-2016のSpeakers for Commercial & Safety Professional Useに準拠一般用途向けの使用 - UL Category UEAY、File Number S 5591 Control Number 3N89 NFPA 70、米国電気工事規程（2017年、第640条）に準拠したクラス1、クラス2、クラス3の配線による設置に対応 DesignMax DM8S loudspeakersは、コンビネーションシステム向けの以下の欧州規制仕様で規定されている要件に適合するように作られています。 IEC60268-5準拠試験を実施、2007年設置ガイド • DesignMax DM8S 日本語 • 67...
Page 68 .‫احرص على تركيب الكتيفة وف ق ً ا لقوانين البناء المحلية‬ Bose Professional ‫ال تستخدم سوى المع د ّات والملحقات المض م ّ نة أو المحددة من ق ِ ب َ ل‬ ‫. ال يتم إرفاق أجهزة تثبيت مكبر‬DesignMax DM8S ‫لالستخدام مع مكبرات الصوت‬...
Page 69 ‫يتحمل فني التركيب المتخصص مسؤولية ضمان تنفيذ عملية تركيب مكبرات الصوت ونظام‬ ‫ على‬DesignMax DM8S ‫للحصول على مواصفات إضافية، راجع ورقة البيانات الفنية لمكبر الصوت‬ ‫التثبيت بالتوافق مع كل القوانين المعمول بها، بما في ذلك قوانين ولوائح البناء المحلية. يرجى‬...
Page 70 .‫) فقط‬ ‫) إلى بمعيار السلك األمريكي ( . مم‬ ‫ حتى يعمل بأسالك مقاس بمعيار السلك األمريكي ( .0 مم‬DesignMax DM8S ‫تم تصميم مك ب ّر الصوت‬ ‫مخططات التوصيل‬ .‫اكشف ستة ملليمترات ( / بوصة) من السلك العاري لتوصيله باألطراف‬...
Page 71 .‫أزل المو ص ّ ل من مك ب ّر الصوت‬ ‫اربط المو ص ّ ل سلك ي ًا. للحصول على معلومات حول توصيل األسالك، راجع توصيل أسالك مكبر‬ . 0 ‫الصوت في الصفحة‬ ‫ • دليل التركيب‬DesignMax DM8S ‫17 • العربية‬...
Page 72 ‫تحذير: قد يؤدي عدم دفع األذرع إلى وضعية القفل على النحو ال م ُ شار إليه إلى خطر السقوط، مما قد ينجم عنه تلف الممتلكات أو وقوع إصابة جسيمة أو الوفاة. يتحمل فني التركيب مسؤولية ضمان تركيب‬ .‫نظام التثبيت وف ق ً ا للتعليمات‬ 72 • ‫العربية‬ DesignMax DM8S • ‫دليل التركيب‬...
Page 73 0 ‫، المواصفات القياسية الكهربائية األمريكية، لعام 0 ، المادة‬NFPA 70 ‫مناسب للتركيب باستخدام طرق توصيل األسالك من الفئة والفئة والفئة بما يتوافق مع‬ :‫ وف ق ً ا للمتطلبات المحددة في المواصفات التنظيمية األوروبية التالية لألنظمة المج م َّ عة‬DesignMax DM8S ‫تم تصميم مك ب ّر الصوت‬...
