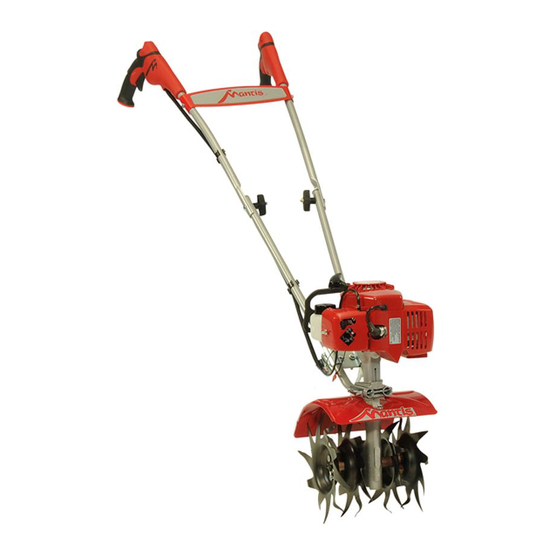

Mantis 7920 Guide D'assemblage Rapide

Visserie
T15
T42
T13
T41
T11
T15 - Vis à tête ¼-20 x 1,125 po
T42 - Boulons de carrosserie ¼-
20 x 2,25 po
T13 - Écrou borgne
T41 - Goupilles de retenue de fraises
T11 - Boulon hexagonale ¼-20 x 3 po
T14 - Écrou-frein ¼-20
T9 - Clip de câble d'accélérateur
T7 - Bride
T12 - Bouton
Clip de câble
d'accélérateur
Étape 4
Utiliser le clip T9 pour tenir
le câble d'accélérateur et le fil de
terre en place sur le montant
inférieur droit de guidon.
©2014 Schiller Grounds Care, Inc.
430096 Quick Assembly Sheet FR Rev. A.indd 1

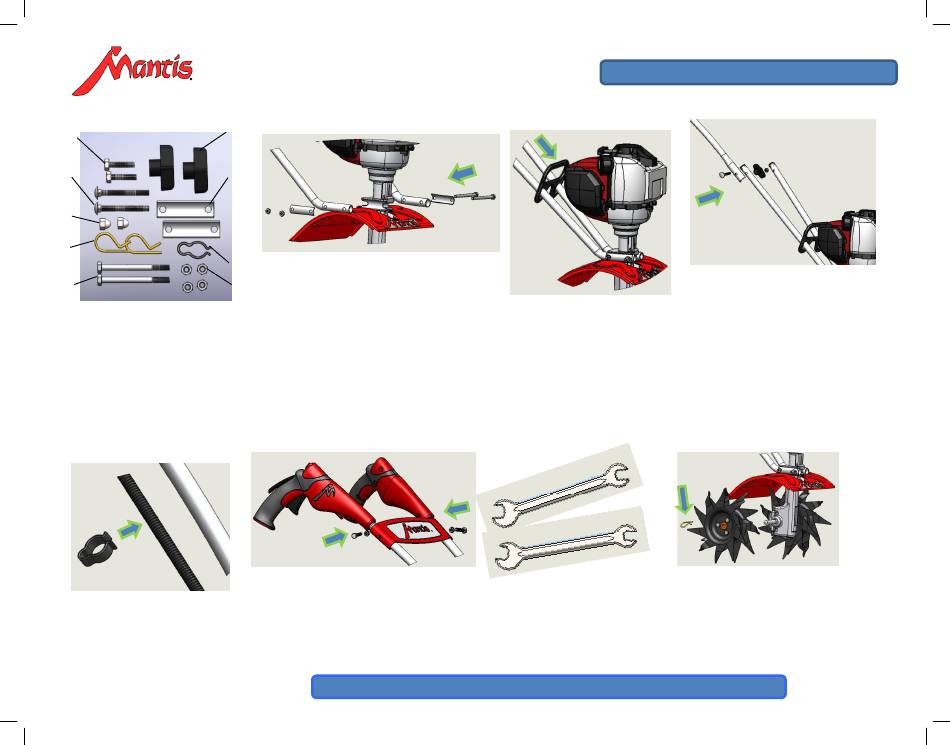

FICHE D'ASSEMBLAGE RAPIDE
Modèles : 7920, 7921, 7924, 7925, 7940
Guidon inférieur
T12
T7
Enfiler deux (2) boulons T11 à travers les
T9
trous d'une bride de guidon puis à
T14
travers les trous du montant inférieur
gauche de guidon. Mettre en place de
telle manière qu'un boulon soit en avant
et l'autre en arrière des gorges du carter
de réducteur. Enfiler le montant
inférieur droit de guidon et la deuxième
bride de guidon sur les boulons. Serrer
les écrous T14 à la main.
Entretoise de guidon
Étape 5
Aligner l'entretoise de guidon sur les
trous des montants supérieurs de
guidon. Enfiler des vis à tête T15 dans
les trous de l'entretoise de guidon et
des montants supérieurs de guidon.
Fixer avec un écrou-frein T14.
Moteur Honda représenté. Le type de moteur dépend du modèle de motobêche.
Outillage nécessaire : Deux clés de 7/16 po
Poignée de transport
Étape 1
Étape 2
Enfiler la poignée de
transport sur les deux
montants inférieurs de
guidon, en direction du
moteur. Elle se place à
environ 10 à 15 cm au-
dessus du moteur.
Serrer la visserie
Étape 6
Serrer fermement tous les
écrous-freins, les vis à tête et
les boulons à l'aide de deux
clés de 7/16 po.
Remarque : Ne pas forcer le
serrage des écrous borgnes.
Guidon supérieur
Étape 3
Attacher le montant de guidon à
commande d'accélérateur sur le
montant inférieur droit de guidon.
Fixer à l'aide du bouton T12 et du
boulon de carrosserie T42. Placer un
écrou borgne T13 sur le bout du boulon
de carrosserie. Répéter l'opération pour
le montant supérieur gauche de guidon.
Pose des fraises
Étape 7
Enfiler les fraises sur les arbres
de l'axe. Le trou comportant un
méplat se place vers l'extérieur.
Fixer chaque fraise sur l'axe en
insérant une goupille de retenue
T41.
Réf. 430096, Rév A
