- Page 1 Mode d’emploi Balance de précision KERN PCD Version 1.5...
-
Page 2: Table Des Matières
KERN PCD Version 1.5 09/2016 Mode d’emploi Balance de précision Table des matières Caractéristiques techniques ................. 4 Indications fondamentales (généralités) ............. 7 Utilisation conforme aux prescriptions ..................7 Utilisation inadéquate ......................... 7 Garantie ............................7 Vérification des moyens de contrôle ................... 7 Indications de sécurité... - Page 3 Menu ......................25 Navigation dans le menu ......................25 Aperçu des menus ........................28 Description de quelques points de menu ................. 30 8.3.1 Unités de pesage ........................30 8.3.2 Dosage et mise au point du zéro ....................31 8.3.3 Sélection poids d’ajustage ......................32 8.3.4 Filtre ............................
-
Page 4: Caractéristiques Techniques
Caractéristiques techniques KERN PCD 250-3 PCD 300-3 Lisibilité (d) 0.001 g 0.001 g Plage de pesée (max) 250 g 350 g Plage de tarage (par soustraction) 250 g 350 g Reproductibilité 0.002 g 0.002 g Linéarité ±0.005 g ±0.005 g Poids minimum à... - Page 5 KERN PCD 2500-2 PCD 3000-2 Lisibilité (d) 0.01 g 0.01 g Plage de pesée (max) 2500 g 3.5 kg Plage de tarage (par soustraction) 2500 g 3.5kg Reproductibilité 0.02 g 0.02 g Linéarité ±0.05 g ±0.05 g Poids minimum à la pièce en 0.02 g...
- Page 6 KERN PCD 6K-4 PCD 10K0.1 PCD 10K3 Lisibilité (d) 0.1 g 0.1 g Plage de pesée (max) 6000 g 10 kg 10 kg Plage de tarage (par soustraction) 6000 g 10 kg 10 kg Reproductibilité 0.1 g 0.1 g Linéarité...
-
Page 7: Indications Fondamentales (Généralités)
à cette opération sont disponibles sur le site KERN (www.kern-sohn.com). Grâce à son laboratoire de calibrage accrédité DKD, KERN propose un calibrage rapide et économique pour les poids de contrôle et les balances (sur la base du standard national). -
Page 8: Indications De Sécurité Générales
Lisez attentivement la totalité de ce mode d´emploi avant l´installation et la mise en service de la balance, et ce même si vous avez déjà utilisé des balances KERN. 3.2 Formation du personnel L´appareil ne doit être utilisé et entretenu que par des collaborateurs formés à cette fin. -
Page 9: Déballage, Installation Et Mise En Service
5 Déballage, installation et mise en service 5.1 Lieu d´installation, lieu d´utilisation La balance a été construite de manière à pouvoir obtenir des résultats de pesée fiables dans les conditions d´utilisation d´usage. Vous pouvez travailler rapidement et avec précision à condition d´installer votre balance à un endroit approprié. Sur le lieu d’implantation observer le suivant: •... - Page 10 Disposez l’appareil d’affichage de manière à ce qu’il puisse être commandé et vu dans de bonnes conditions. 1. Appareil d’affichage monté Pour le démontage retirer la tôle de montage par desserrage des vis marquées. L‘appareil d’affichage est ensuite susceptible d’être librement installé. 2.

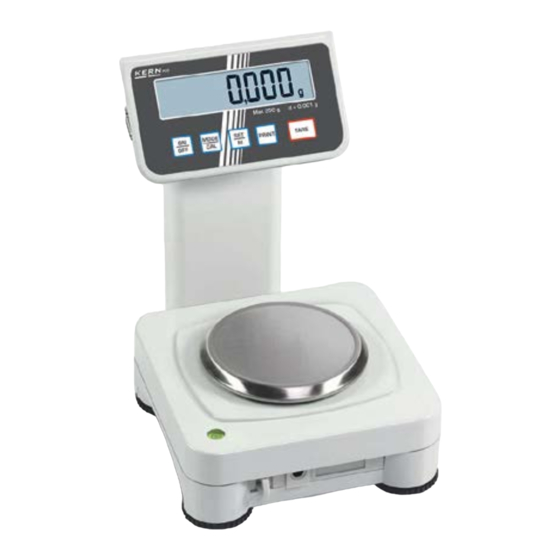

- Page 11 3. Usage avec statif (en option) Pour surélever la visualisation l’appareil peut être monté sur un statif disponible en option (KERN PCD-A03). Le montage est à relever de la notice d’installation du statif. La balance doit être installée de manière à ce que le plateau de pesée soit placé...
-
Page 12: Branchement Secteur
L´alimentation en courant s´effectue au moyen du bloc externe d´alimentation secteur. La valeur de tension imprimée sur l´appareil doit concorder avec la tension locale. N´utilisez que des blocs d´alimentation secteur livrés par KERN. L´utilisation d´autres marques n´est possible qu´avec l´autorisation de KERN. -
Page 13: Raccordement D'appareils Périphériques
N´utilisez avec votre balance que des accessoires et des périphériques livrés par KERN, ces derniers étant adaptés de manière optimale à votre balance. 5.6 Première mise en service Pour obtenir des résultats exacts de pesée avec les balances électroniques, la balance doivent avoir atteint sa température de service (voir temps d’échauffement... -
Page 14: Linéarisation
5.7 Linéarisation (uniquement les modèles PCD 250-3, PCD 2500-2) La linéarité indique le plus grand écart possible pour l’affichage du poids sur une balance par rapport à la valeur du poids de contrôle respectif tant en valeurs positives que négatives sur toute l’étendue de pesage. - Page 15 Commande Afficheur Réalisation de la linéarisation: Allumer la balance Appuyer sur , jusqu’à ce qu’apparaisse UNIT Répéter le pression sur , jusqu’à ce que LinEAr apparaisse Aucun objet ne doit se trouver sur le plateau de pesage.
-
Page 16: Ajustage
Oter le poids d’ajustage. Après un bref laps de temps apparaît la valeur du quatrième poids d’ajustage dans l’affichage. (exemple) Placer le quatrième poids d’ajustage et confirmer sur . La balance change à l’affichage zéro. Oter le poids d’ajustage. Après un bref laps de temps apparaît la valeur du cinquième poids d’ajustage dans l’affichage. -
Page 17: Ajuster
5.9 Ajuster L’ajustage devrait s’effectuer avec le poids d’ajustage recommandé (voir au chap. 1 "Données techniques"). L’ajustage peut également être réalisé avec des poids d’autres valeurs nominales (voir le tableau 1), mais n’est pas optimal au point de vue métrologique. Procédure à... -
Page 18: Éléments De Commande
6 Éléments de commande 6.1 Vue d’ensemble des affichages 6.2 Vue d’ensemble du clavier Touche Description Fonction • Rechercher les données de pesée par l’interface Touche PRINT • Appeler le menu (garder la touche enclenchée jusqu’à ce qu’apparaisse UNIT) • Confirmer les réglages dans le menu Touche SET •... -
Page 19: Opérations De Base
7 Opérations de base 7.1 Mise en route Appuyer sur la touche ON O F F La balance effectue un contrôle automatique. Dès que l’affichage du poids apparaît la balance est prête à peser. 7.2 Mettre à l’arrêt Appuyer sur la touche OFF, l’affichage s’éteint O F F 7.3 Pesage ... -
Page 20: Tarage
7.4 Tarage Poser le récipient à peser vide sur la balance, le poids du récipient à peser est affiché. Appuyer sur la touche TARE, l’affichage du zéro apparaît. TA R E La tare demeure mémorisée jusqu’à ce qu’elle soit effacée. -
Page 21: Fonction Pre-Tare
7.5 Fonction Pre-Tare Cette fonction permet de mettre en mémoire le poids de la M O D E cuve à tare. Même après la mise à l’arrêt/en marche la C A L balance continue à travailler avec la valeur tare mémorisée. ... -
Page 22: Comptage De Pièces
7.7 Comptage de pièces Lors du comptage de pièces, il vous est possible, soit d’additionner la quantité de pièces placées dans un récipient, soit de soustraire la quantité de pièces retirées d’un récipient. Afin de pouvoir compter une quantité importante de pièces, le poids moyen par pièce doit être déterminé... -
Page 23: Pesées Nettes Total
7.8 Pesées nettes total Utile lorsqu’on pèse un mélange de plusieurs composants en une seule cuve à tare et si l’on a besoin pour clôturer à titre de contrôle du poids totalisé de tous les composants pesés (total net, c’est-à-dire sans le poids de le récipient à tare). Exemple: 1. -
Page 24: Détermination Du Pourcentage
7.9 Détermination du pourcentage La détermination du pourcentage permet d’afficher le poids en pourcent, rapporté à un poids de référence à 100 %. En mode pesée appuyer sur la touche MODE plusieurs M O D E fois jusqu’à ce que soit affiché “100 %“ en clignotant. C A L ... -
Page 25: Menu
8 Menu 8.1 Navigation dans le menu Entrée au menu En mode pesée maintenir la touche P R IN T PRINTenclenchée jusqu’à ce que soit affiché “Unit“. Sélectionner les points de menu La touche MODE permet de sélectionner M O D E C A L successivement les différents points du menu les uns après les autres. - Page 26 2. Modifier le réglage de plusieurs points du menu Valider sur la touche SET le point de S E T menu appelé, le réglage actuel est affiché. Modifier le réglage sur la touche MODE. M O D E C A L Appuyer sur la touche TARE, „Exit“...
- Page 27 Mémoriser / quitter et quitter le menu S E T Soit : Enregistrer Les modifications apportées sont S E T mémorisées par l’appel de la touche SET (oui). La balance revient automatiquement en mode de pesée. Rejet P R IN T Appuyez sur la touche PRINT (non) pour rejeter les modifications.
-
Page 28: Aperçu Des Menus
8.2 Aperçu des menus Description de la Fonction Paramètre Description des fonction possibilités de sélection UNIT Gramme Commutation entre les Pound unités de pesée (voir chap. 8.3.1) Once Carat (en fonction du modèle) Tael Hongkong Tael Taiwan Grain (en fonction du modèle) Pennyweight fonction modèle) - Page 29 19200 Vitesse de transmission bAUd 9600* (voir chap. 8.4.4) 4800 2400 1200 Fonction de coupure automatique AUTO OFF après 3 min sans variation de la (alimentation sur batterie, charge en marche voir chap.5.4) Fonction de coupure automatique après 3 min sans variation de la charge à...
-
Page 30: Description De Quelques Points De Menu
8.3 Description de quelques points de menu 8.3.1 Unités de pesage En mode pesée maintenir la touche PRINTenclenchée jusqu’à ce que soit affiché [Unit]. Appuyer sur la touche SET, l’unité réglée est affichée. A l’aide de la touche MODE il est possible de choisir entre différentes unités (voir le tableau suivant). -
Page 31: Dosage Et Mise Au Point Du Zéro
8.3.2 Dosage et mise au point du zéro Cette fonction zéro automatique permet de calibrer automatiquement de petites fluctuations de poids. Dans le cas où de petites quantités des matières à peser sont retirées ou ajoutées, le dispositif de « compensation de stabilité » intégré... -
Page 32: Sélection Poids D'ajustage
8.3.3 Sélection poids d’ajustage Sur les modèles de la série KERN PCD le poids d’ajustage peut être sélectionné parmi quatre valeurs nominales préétablies (p. ex. approx..1/4; 1/2; 3/4; max) (voir également au tableau ci- après, réglages d’usine surincrustés en gris). Pour parvenir à des résultats de métrologie de qualité, nous recommandons de... -
Page 33: Filtre
8.3.4 Filtre (sauf PCD 10K-3) Sous ce point du menu il est possible d’adapter la balance à certaines conditions environnementales et à certains objectifs de mesure. En mode pesée maintenir la touche PRINTenclenchée jusqu’à ce que soit affiché [Unit]. ... -
Page 34: Eclairage Du Fond De L'écran D'affichage
8.3.5 Eclairage du fond de l’écran d’affichage En mode pesée maintenir la touche PRINTenclenchée jusqu’à ce que soit affiché “Unit“. Appeler de façon répétée la touche MODE jusqu’à ce que „bI“ apparaisse. Valider sur la touche SET le point de menu appelé, le réglage actuel est affiché. -
Page 35: Fonction De Pesée Des Animaux
8.3.6 Fonction de pesée des animaux On peut appliquer la fonction de pesée des animaux lors de pesées instables. Pendant un laps de temps donné est extrapolée la moyenne des résultats de pesée. Plus l’animal à peser est remuant, plus longue devrait être choisi le laps de temps. -
Page 36: Pédale Au Pied
8.3.7 Pédale au pied Le pédale au pied sert à la transmission des valeurs pondérales à une imprimante ou à un PC. Alternativement on peut aussi tarer. Branchement et commande voir dans la notice d’utilisation ajoutée au pédale au pied. 8.3.8 Remise au réglage d’usine Cette fonction permet de rétrograder tous les réglages de la balance en état de réglage à... -
Page 37: Paramètres D'interfaces
8.4 Paramètres d’interfaces Edition de données par le truchement de l’interface RS 232 C Généralités Le transfert entre la balance et un appareil périphérique (p. ex. imprimante, PC ...) suppose que les deux appareils soient réglés en fonction des mêmes paramètres d’interface (p. -
Page 38: Edition Imprimée Automatique
8.4.2 Edition imprimée automatique Cette fonction permet de sélectionner, quelles données vont être transmises par RS232C (ceci ne concerne pas le mode de transmission BAPr) . En mode pesée maintenir la touche PRINT enclenchée jusqu’à ce que soit affiché “Unit“. ... -
Page 39: Exemple D'édition Imprimée
8.4.3 Exemple d’édition imprimée Avancement d’une page au démarrage line1 Edition de l’en-tête line 2 line 3 line 4 line 5 135.81 g Poids total 28.27 g Poids net 1.49 g Poids tare 12.25 g Poids mémorisé 5 pcs Quantité de pièces 5.63 g Poids à... -
Page 40: Sortie De Données Rs 232 C
• Taux baud sélectionnable sur 2400, 4800, 9600, et 19200 et baud • Fiche miniature nécessaire (D-Sub 9 poles) • pour la mise en œuvre d’un interface seul le recours à un câble d’interface KERN respectif de max. 2 m permet un fonctionnement irréprochable 9.2 Attribution des broches de la douille de sortie de la balance... -
Page 41: Description Du Transfert Des Données
9.3 Description du transfert des données Pr PC: Appelez la touche PRINT, si la valeur est stable le format est transmis à partir de LAPR. a. Format pour les valeurs stables de poids / quantité / pourcentage 10 11 12 13 14 15 16 17 CR LF b. - Page 42 rE Cr: Les ordres de télécommande s/w/t sont transmis par l’unité de télécommande à la balance sous forme de code ASCII. Après que la balance a reçu les ordres s/w/t, elle émet les données suivantes. Il convient d’observer ici, que les ordres de télécommande suivants doivent être émis sans CR LF à...
-
Page 43: Edition Sur Imprimante À Code À Barres
être interchangée simplement contre un autre sortant de fabrication, mais le logiciel doit y être enregistré au préalable par KERN. Cette imprimante Zebra et la balance doivent être interconnectées hors circuit par le câble d’interface joint. -
Page 44: Maintenance, Entretien, Élimination
10.2 Maintenance, entretien L´appareil ne doit être ouvert que par des dépanneurs formés à cette fin et ayant reçu l´autorisation de KERN. Vous assurer que la balance subit un calibrage régulier, voir au chap. Maîtrise des équipements de contrôle. -
Page 45: Aide Succincte En Cas De Panne
11 Aide succincte en cas de panne En cas d´anomalie dans le déroulement du programme, la balance doit être arrêtée pendant un court laps de temps et coupée du secteur. Le processus de pesée doit alors être recommencé depuis le début. Aide: Panne Cause possible...
