Réparation
Remontage de de la la la partie partie inférieure
Remontage Remontage de partie
1. Montez les collecteurs (19, 20) sur le cylindre (1).
Lubrifiez les joints toriques (21) et assurez-vous
qu'ils sont bien en place sur les surfaces cintrées.
Appliquez de l'adhésif pour filetage sur les vis
(26) et serrez à un couple de 1,5-2,5 N•m (13-23
po-lb).
2. Lubrifiez les joints toriques (33). Appliquez du
lubrifiant pour filetage et installez les adaptateurs
(27) et les joints toriques (33) sur le cylindre (1).
Branchez les tuyaux d'entrée (29) et de sortie
(28) au niveau du cylindre (1).
3. Lubrifiez les joints toriques (22, 24). Installez les
joints toriques (22), les sièges (23) et les joints
toriques (24) dans les collecteurs (19 et 20).
Appliquez du lubrifiant pour filetage et vissez
les vannes de dosage (25) dans les collecteurs.
Serrez à 28–40 N•m (20–30 pi-lb).
4. Lubrifiez les joints de piston (16) et le joint torique
(42). Montez le piston sur la tige inférieure (2b)
de la manière suivante :
a. Placez une rondelle (12) et l'entretoise
inférieure (13) (plus courte).
b. Installez un joint (16) sur chaque épaulement
de chaque palier de piston (14), avec les
lèvres tournées du côté opposé au palier.
Installez le palier de piston (14).
c. Installez le joint torique (42), l'entretoise
supérieure (15) (plus longue) et une rondelle
(12).

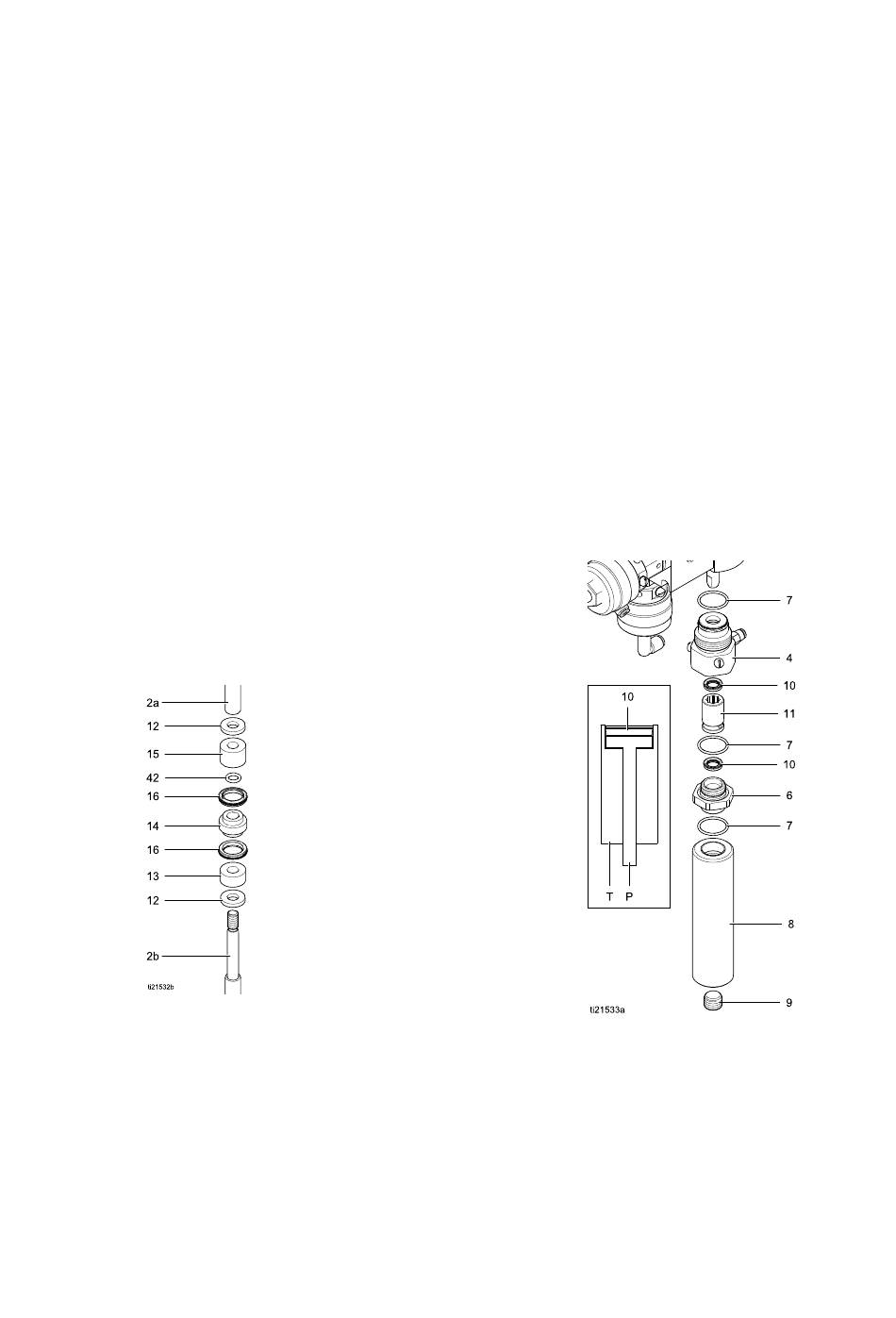

Figure 13 Ensemble de tige de piston
16
inférieure
inférieure
5. Appliquez de l'adhésif pour filetage sur les
filetages mâles de la tige inférieure (2b). Vissez
la tige de piston supérieure (2a) sur la tige
inférieure, à l'aide des méplats sur les deux
extrémités. Serrez à 4–5 N•m (35-45 po-Ib).
6. Introduisez l'ensemble de tige de piston dans
le cylindre (1) par le bas. Poussez la tige vers
le haut jusqu'à ce qu'elle sorte par le haut du
cylindre (1).
REMARQUE : : : L'unité 24T793 inférieure 70 CC
REMARQUE REMARQUE
comprend deux joints en coupelle (10) dans la
cartouche de presse-étoupe inférieure ; l'unité
24T792 inférieure 35 CC comprend uniquement
celui du haut.
7. Lubrifiez les joints toriques (7) et le(s) joint(s)
(10). Placez le joint supérieur (10) dans l'outil
(T) inclus dans le kit de joint. Les lèvres du
joint doivent être tournées vers l'extérieur de
l'outil. Introduisez l'outil dans la cartouche de
presse-étoupe inférieure (4). Poussez sur l'axe
de l'outil (P) pour fixer solidement le joint dans la
cartouche. Une fois en place, les lèvres du joint
sont tournées vers le haut. Installez le palier (11).
Sur les parties inférieures 70 CC uniquement,
installez le deuxième joint (10) avec les lèvres
également tournées vers le haut.
Figure 14 Ensemble de presse-étoupe inférieur
