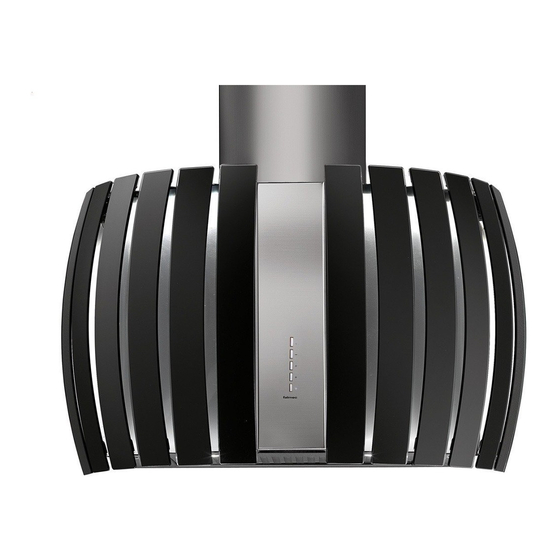

Manuels Connexes pour FALMEC Prestige
Sommaire des Matières pour FALMEC Prestige
- Page 1 MARQUE : FALMEC REFERENCE : PRESTIG2220 CODIC : 3761240...
- Page 2 LIBRETTO ISTRUZIONI INSTRUCTIONS BOOKLET BEDIENUNGSSANLEITUNG LIVRET D’INSTRUCTIONS MANUAL DE INSTRUCCIONES àçëíêìäñàü èé ùäëèãìÄíÄñàà INSTRUKCJE OBSŁUGI Ed. 2011...
- Page 3 LIVRET D’INSTRUCTIONS AVERTISSEMENTS Conserver cette notice avec l’appareil pour pouvoir la consulter en cas de besoin. Si l’appareil est vendu ou cédé à tiers, veiller à ce que la notice soit fournie en même temps pour que le nouvel utilisateur puisse avoir toutes les indications concernant le fonctionnement de la hotte et les avertissements correspon- dants.
- Page 4 CARACTÉRISTIQUES TECHNIQUES Les données techniques de l’appareil sont reportées sur les plaques qui se trouvent à l’intérieur de la hotte (enlever les grilles métalliques pour voir l’étiquette. MONTAGE (partie réservée au personnel qualifié pour le montage de la hotte) La distance entre la cuisinière et la partie la plus basse de la hotte de cuisine est, selon la norme, d’au moins 65 cm (voir figure C1).
- Page 5 cher à une fiche de sécurité appropriée. Si un appareil fixe n’est pas muni d’un câble d’alimentation et d’une fiche, ou d’un autre dispositif pour le débrancher, avec une distance d’ouverture des contacts permettant la coupure de courant totale en cas de surtension, catégorie III, les instructions doivent indiquer que ces dispositifs de coupure doivent être prévus dans le réseau d’alimentation, conformément aux règles d’installation.
- Page 6 Pour que le rendement soit optimal, il est conseillé d’utiliser la troisième vitesse en présence d’odeurs fortes et de vapeurs, la deuxième vitesse dans des conditions normales et la première vitesse pour maintenir l’air propre en consommant peu d’énergie électrique. Il est conseillé...
- Page 7 Distance maximale de fonctionnement 5 mètres. Cette distance peut varier en fonction des interférences électromagnétiques d’autres appareils. Bouton lumière de la télécommande : on/off lumière. Bouton – et + réduction/augmentation de la vitesse (pour mettre le moteur en marche, appuyer indifféremment sur la touche + ou sur la touche -. Bouton minuterie : voir instructions ci-dessous.
- Page 8 UNIQUEMENT POUR L’ITALIE: Télécharger le bon de commande du filtre en question sur le site: www.falmec.com (y accéder par le menu déroulant d’assistance). 3. PANNEAU REMOVIBILE Suivez les instructions sur l’image. H3 pour enlever le panneau. ÉCLAIRAGE MONTAGE ET REMPLACEMENT 1.
- Page 9 Round halogen light Pour remplacer la lampe “Dicroic lamp”: a) S’assurer que l’appareil est bien débranché du réseau électrique. b) Enlever la lampe en utilisant un tournevis (voir figure) c) Remplacer la lampe par une lampe similaire (dichroïque max. 20 W, 12 Volt).
- Page 10 ENTRETIEN ET NETTOYAGE L’entretien constant garantit un bon fonctionnement et un rendement optimal dans le temps. Il faut faire très attention en particulier aux filtres métalliques anti-graisse et à ceux au charbon actif. Le nettoyage fréquent des filtres et du support correspondant évite à...
- Page 11 SÉCURITÉ AVERTISSEMENTS L’installation électrique est dotée d’un branchement à la terre comme reporté dans les normes de sécurité internationales ; elle est par ailleurs conforme aux normes européennes sur les parasites radio. Ne pas relier l’appareil aux conduits d’évacuation des fumées dues à la com- bustion (chaudières, cheminées, etc.).
- Page 12 bloquer avec 8 vis (V2) autotaraudeuses (Fig. 1a). - Fixer le caisson (C) au plafond en utilisant 4 chevilles Fischer de ø 8 et les vis correspondantes (V1) (Fig. 1b). Phase 2 - Enfiler la rallonge sur la cheminée et les fixer l’une à l’autre avec du scotch en papier (Fig.
- Page 13 Dessin t echnique • Pres%ge ...
- Page 14 CARATTERISTICHE TECNICHE MOTORI MOTORS DATA Prestige Prestazioni cappa con motore da 800 m Performances of the cookerhood with 800 m /h motor Velocità motore Motor speed Rumorosità/noise dB(A)re1pW - I.E.C.60704-2-13 Portata/capacity (m I.E.C.61591 Tubazioni normalizzate Normalized piping Pressione massima (Pa)
- Page 15 CAPPA PRESTIGE / HOOD PRESTIGE Pulizia vetro Fase 1 - Allentare le 8 impugnature piatte (A) - Rimuovere i kit vetro (B) - Riassemblare con procedimento inverso. cod. 101120125...
- Page 16 Versione con evacuazione posteriore Back outlet version Step 2 Step 1 Step 3 Step 4...
- Page 17 Scheda installazione / Installation sheet Prestige uscita standard standard outlet...
