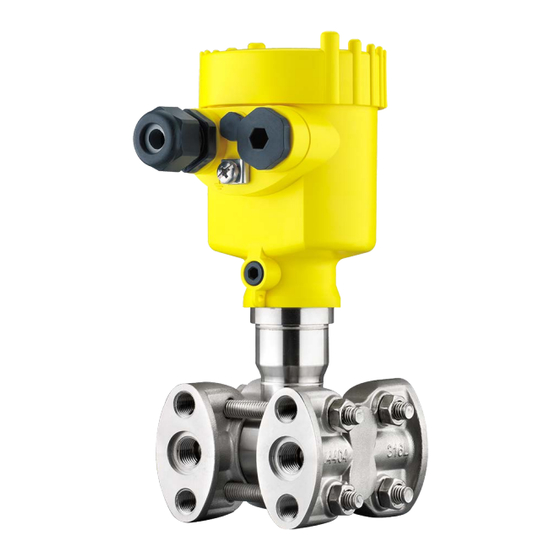

Vega DIF 85 Notice De Mise En Service Simplifiée
Masquer les pouces
Voir aussi pour DIF 85:
- Manuel de sécurité (24 pages) ,
- Mise en service (16 pages) ,
- Consignes de sécurité (16 pages)
Manuels Connexes pour Vega DIF 85
Sommaire des Matières pour Vega DIF 85
- Page 1 Notice de mise en service simplifiée Capteur de pression différentielle avec cellule de mesure métallique VEGADIF 85 Protocole Modbus et Levelmaster Document ID: 53577...
- Page 2 Table des matières Table des matières Pour votre sécurité ........................3 Personnel autorisé ......................3 Utilisation appropriée ....................... 3 Avertissement contre les utilisations incorrectes .............. 3 Consignes de sécurité générales ..................3 Conformité ........................4 Recommandations NAMUR ..................... 4 Remarques relatives à l'environnement ................4 Description du produit ......................
- Page 3 1 Pour votre sécurité Pour votre sécurité Personnel autorisé Toutes les manipulations sur l'appareil indiquées dans la présente do- cumentation ne doivent être effectuées que par du personnel qualifié, formé et autorisé par l'exploitant de l'installation. Il est impératif de porter les équipements de protection individuels nécessaires pour toute intervention sur l'appareil. Utilisation appropriée Le VEGADIF 85 est un appareil destiné...
- Page 4 1 Pour votre sécurité Pour éviter les dangers, il faudra tenir compte des consignes et des signalisations de sécurité apposées sur l'appareil. 1.5 Conformité L'appareil satisfait les exigences légales actuelle des directives concernées ou des réglementations techniques nationales spéci- fiques concernées. Nous confirmons la conformité avec le marquage correspondant.
- Page 5 Rendez-vous sur " www.vega.com" et indiquez dans la zone de recherche le numéro de série de votre appareil. • Scannez le QR-code sur la plaque signalétique. • Ouvrez l'appli VEGA Tools et saisissez le numéro de série sous " Documentation". VEGADIF 85 • Protocole Modbus et Levelmaster...
- Page 6 3 Montage Montage Remarques fondamentales concernant l'utili- sation de l'appareil Remarque: Conditions de Pour des raisons de sécurité, il est uniquement autorisé d'exploiter process l'appareil dans les conditions process admissibles. Vous trouverez les indications à cet égard au chapitre " Caractéristiques techniques" de la notice de mise en service ou sur la plaque signalétique.
- Page 7 3 Montage Fig. 1: Position de l'élément filtre - version non-Ex, Ex-ia et Ex-d-ia Chambre unique plastique, acier inoxydable (moulage cire perdue) Une chambre - aluminium Chambre unique en acier inoxydable (électropolie) Deux chambres en plastique Deux chambres aluminium acier inoxydable (coulée de précision) Élément filtre Information: Il faut veiller, pendant le fonctionnement de l'appareil, à...
- Page 8 4 Raccordement à l'alimentation en tension Raccordement à l'alimentation en tension Raccordement Technique de raccorde- Le branchement de la tension d'alimentation et du signal de sortie se ment fait par des bornes à ressort situées dans le boîtier. La liaison vers le module de réglage et d'affichage ou l'adaptateur d'interfaces se fait par des broches se trouvant dans le boîtier. Information: Le bornier est enfichable et peut être enlevé de l'électronique. Pour ce faire, soulevez-le avec un petit tournevis et extrayez-le.
- Page 9 4 Raccordement à l'alimentation en tension 9. Bien serrer l'écrou flottant du presse-étoupe. L'anneau d'étan- chéité doit entourer complètement le câble 10. Remettre le module de réglage et d'affichage éventuellement disponible 11. Revisser le couvercle du boîtier Le raccordement électrique est terminé. 4.2 Boîtier à chambre unique Le schéma suivant est valable pour les versions non-Ex, Ex ia et Ex d. Compartiment de l'élec- tronique 4...20mA...
- Page 10 4 Raccordement à l'alimentation en tension Borne Fonction Polarité Tension d'alimentation Tension d'alimentation Signal Modbus D0 Signal Modbus D1 Terre de fonction pour l'installation selon CSA (Canadian Standards As- sociation) VEGADIF 85 • Protocole Modbus et Levelmaster...
- Page 11 5 Mise en service avec le module de réglage et d'affichage Mise en service avec le module de réglage et d'affichage 5.1 Insertion du module de réglage et d'affichage Le module de réglage et d'affichage peut être mis en place dans le capteur et à nouveau retiré à tout moment. Vous pouvez choisir entre quatre positions décalées de 90°. Pour ce faire, il n'est pas néces- saire de couper l'alimentation en tension. Procédez comme suit : 1.
- Page 12 5 Mise en service avec le module de réglage et d'affichage Fig. 6: Montage du module d'affichage et de réglage dans le boîtier à deux chambres Dans le compartiment de l'électronique Dans le compartiment de raccordement Remarque: Si le module de réglage et d'affichage doit demeurer définitivement dans votre appareil pour disposer en permanence d'un affichage des valeurs de mesure, il vous faudra un couvercle plus haut muni d'un hublot.
- Page 13 5 Mise en service avec le module de réglage et d'affichage Différentes unités de réglage sont proposées en fonction de l'applica- tion sélectionnée dans l'option de menu " Application". Correction de position Ce point de menu vous permet de compenser l'influence de la posi- tion de montage de l'appareil (offset) sur la valeur de mesure. Mise en service rapide - Réglage min. Mesure de niveau Ce point de menu vous permet d'effectuer le réglage min. pour le niveau. Entrez le pourcentage et la valeur de pression correspondante pour le niveau min. Réglage max. Ce point de menu vous permet d'effectuer le réglage max. pour le niveau.
- Page 14 5 Mise en service avec le module de réglage et d'affichage Mise en service rapide Réglage zéro - Mesure de pression Ce point de menu vous permet d'effectuer le réglage zéro pour la différentielle pression différentielle. Entrez la valeur de pression correspondante pour 0 %. Réglage span Ce point du menu vous permet d'effectuer le réglage span pour la pression différentielle. Entrez la valeur de pression correspondante pour 100 %. Mise en service rapide - Écart Mesure de densité...
- Page 15 5 Mise en service avec le module de réglage et d'affichage La mise en service rapide est maintenant terminée. Paramétrage - Paramétrage étendu Pour les voies de mesure qui requièrent des applications technique- ment exigeantes, vous pouvez effectuer des réglages plus détaillés dans le " Réglage étendu". Menu principal Le menu principal est subdivisé en cinq domaines ayant les fonction- nalités suivantes : Mise en service : Réglages relatifs, par ex., au nom de la voie de mesure, à...
- Page 16 5 Mise en service avec le module de réglage et d'affichage Option du menu Paramètres Valeur par défaut Unités Unité de réglage mbar (pour les plages de mesure no- minales ≤ 400 mbars) bar (pour les plages de mesure nomi- nales ≤ 1 bar) Unité de tempé- °C rature Correction de po- 0,00 bar sition Réglage Réglage min./zéro 0,00 bar 0,00 % Réglage Span/...
- Page 17 5 Mise en service avec le module de réglage et d'affichage Option du Paramètres Valeur par défaut menu Calibrage Grandeur de calibrage Volume en l Format de calibrage 0 % correspond à 0 l 100 % correspondent à 0 l Info Option du menu Paramètres Nom de l'appareil Nom de l'appareil Version d'appareil Version du matériel et du logiciel Date de calibrage usine...
- Page 18 6 Mettre en service avec un smartphone/une tablette, un PC/un ordinateur portable via Bluetooth 6 Mettre en service avec un smartphone/ une tablette, un PC/un ordinateur portable via Bluetooth Préparations Activer le Bluetooth Assurer que la fonction Bluetooth du module de réglage et d'affichage est activée. Le commutateur sur le dessous doit se trouver sur " On" à cet effet. Fig. 7: Activer le Bluetooth Commutateur On = Bluetooth actif...
- Page 19 Le smartphone/la tablette recherche automatiquement des appareils dotés de la fonction Bluetooth dans l'environnement. PC/ordinateur portable Démarrez le PACTware et l'assistant de projet VEGA. Sélectionnez la recherche d'appareils via Bluetooth et démarrez la fonction de recherche. L'appareil recherche automatiquement des appareils à...
- Page 20 6 Mettre en service avec un smartphone/une tablette, un PC/un ordinateur portable via Bluetooth Vue d'application Fig. 8: Exemple de vue de l'appli - Mise en service réglage du capteur VEGADIF 85 • Protocole Modbus et Levelmaster...
- Page 21 7 Annexe Annexe 7.1 Caractéristiques techniques Grandeur de sortie Sortie Ʋ Couche physique Signal de sortie numérique selon le standard EIA-485 Ʋ Spécifications de bus Modbus Application Protocol V1.1b3, Modbus over serial line V1.02 Ʋ Protocoles des données Modbus RTU, Modbus ASCII, Levelmaster Vitesse de transmission max.
- Page 22 Notes VEGADIF 85 • Protocole Modbus et Levelmaster...
- Page 23 Notes VEGADIF 85 • Protocole Modbus et Levelmaster...
- Page 24 Les indications de ce manuel concernant la livraison, l'application et les conditions de service des capteurs et systèmes d'exploitation répondent aux connaissances existantes au moment de l'impression. Sous réserve de modifications © VEGA Grieshaber KG, Schiltach/Germany 2023 VEGA Grieshaber KG Am Hohenstein 113 Tél. +49 7836 50-0 77761 Schiltach E-mail: info.de@vega.com...
