2) Mise en place des pieds et de la goulotte
(aTTenTIon pour faciliter le montage des pieds approcher toutes les vis puis les bloquer une fois la machine
totalement assemblée.)

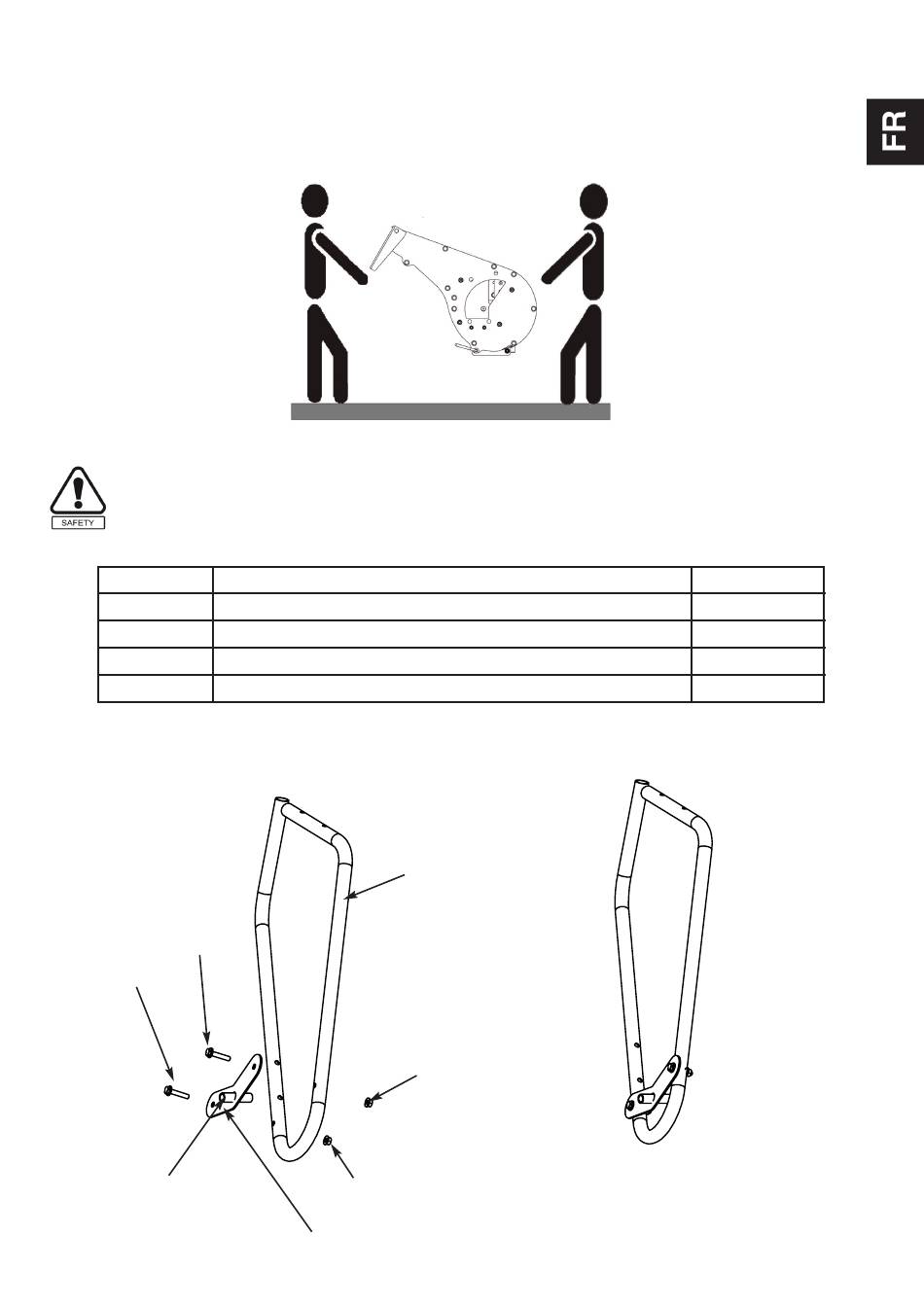

a) Sortir l'ensemble carter de coupe moteur du carton (attention 2 personnes)
b) assemblage du tube pied gauche et du support axe de roue gauche
(attention au sens et à ne pas inverser les pièces)
rep
3
10
15
16
15
15
10
désignation

Tube pied gauche broyeur

Support axe de roue gauche repère L
Vis hm 8 x 40 z emb cr
Ecrou h m8 z emb cr
3
16
16
repère L en bas
7 - FR
Qté
1
1
2
2
