3.4 Installation du filtre diffuseur (LEDBeam 350/350 EP uniquement)
Déconnectez l'appareil du secteur avant d'installer le diffuseur.

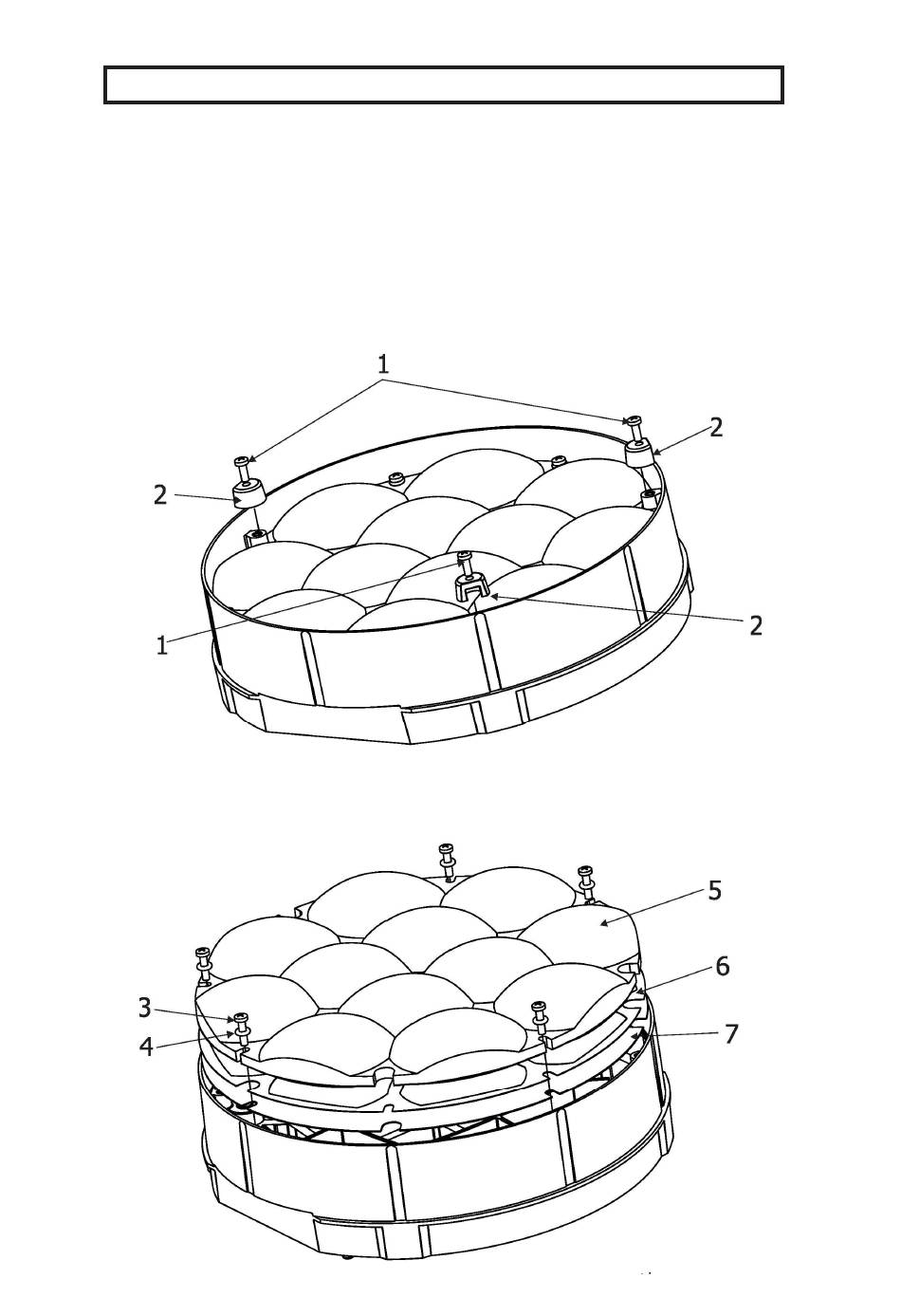

Dévissez les 3 vis M3x8 (1) qui maintiennent les tampons de sécurité (2) de la lentille frontale et déposez les
1.
tampons.
Dévissez les 5 vis M3x12 (3) avec rondelles caoutchouc (4) et déposez la lentille et le film plastique (6).
2.
Retirez les films de protection du diffuseur.
3.
Insérez le filtre diffuseur (7), face matte vers la lentille (5).
4.
Installez le film plastique (6).
5.
Remontez la lentille (5) et vissez-la avec les 5 vis (3) et leurs rondelles caoutchouc (4).
6.
IMPORTANT : Les vis (5) doivent être serrées sans déformer excessivement les rondelles caoutchouc. Procédez
avec soin et ne les vissez pas trop pour éviter de fissurer la lentille.
Insérez les tampons (2) sur la lentille frontale (5) et vissez-les avec les vis M3x8 (1).
7.
Vérifiez que toutes les vis sont fermement fixées.
8.
10
