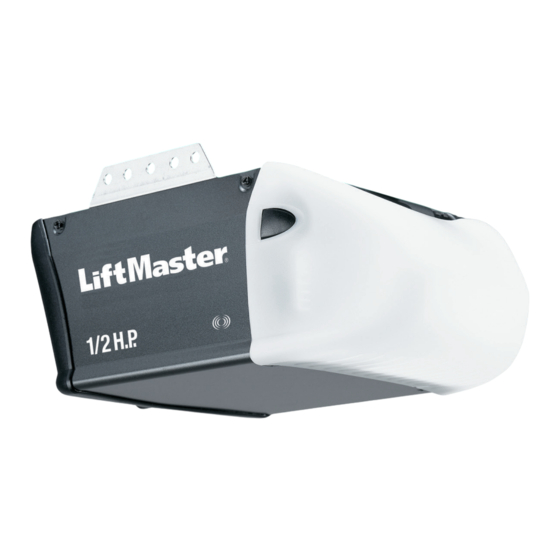

GARAGE DOOR OPENER

Model 3270 1/2 HP

For Residential Use Only

Owner's Manual

■ Please read this manual and the enclosed safety materials carefully!

■ Fasten the manual near the garage door after installation.

■ The door WILL NOT CLOSE unless the Protector System

■ Periodic checks of the opener are required to ensure safe operation.

■ The model number label is located on the front panel of your opener

Elmhurst, Illinois 60126-1196

is connected and properly aligned.

The Chamberlain Group, Inc.

845 Larch Avenue

www.liftmaster.com

Sommaire des Matières pour Chamberlain LiftMaster Security + 3270 1/2 HP

Page 1 The Chamberlain Group, Inc. 845 Larch Avenue Elmhurst, Illinois 60126-1196 www.liftmaster.com ® GARAGE DOOR OPENER Model 3270 1/2 HP For Residential Use Only Owner’s Manual ■ Please read this manual and the enclosed safety materials carefully! ■ Fasten the manual near the garage door after installation.
Page 2 TABLE OF CONTENTS Introduction Adjustment 23-25 Safety symbol and signal word review ....2 Adjust the UP and DOWN travel limits ....23 Preparing your garage door .
Page 3 Preparing your garage door Before you begin: • Disable locks. To prevent possible SERIOUS INJURY OR DEATH: • ALWAYS call a trained door systems technician if • Remove any ropes connected to garage door. garage door binds, sticks, or is out of balance. An •...
Page 4 Planning Identify the type and height of your garage door. Survey your garage area to see if any of the conditions below apply to your installation. Additional materials may be required. You may ﬁ nd it helpful to refer back to this page and the accompanying illustrations as you proceed with the installation of your opener.
Page 5 Carton Inventory Your garage door opener is packaged in two cartons If anything is missing, carefully check the packing which contain the motor unit and all parts illustrated material. Hardware for installation is also listed below. below. Accessories will depend on the model purchased. Belt Cap Retainer SECURITY✚...
Page 6 ASSEMBLY STEP 1 Attach the Rail to the Motor Unit To avoid SERIOUS damage to opener, ONLY use bolts/fasteners mounted in top of motor unit. To avoid installation difﬁ culties, do not run the garage door opener until instructed to do so. 1.
Page 7 ASSEMBLY STEP 3 Attach the Belt Cap Retainer To avoid possible SERIOUS INJURY to ﬁ ngers from moving garage door opener: 1. Position the belt cap retainer over the motor unit sprocket so the two holes in cap align with the two •...
Page 8 Unﬁ nished OPTIONAL INSTALLATION STEP 1 Ceiling CEILING MOUNT Determine the Header Bracket Location HEADER Header Wall BRACKET Vertical Centerline of Garage Door Structural To prevent possible SERIOUS INJURY or DEATH: Supports • Header bracket MUST be RIGIDLY fastened to structural support on header wall or ceiling, otherwise garage door might NOT reverse when required.
Page 9 INSTALLATION STEP 2 Install the Header Bracket You can attach the header bracket either to the wall above Wall Mounting Holes the garage door, or to the ceiling. Follow the instructions which will work best for your particular requirements. Do not install the header bracket over drywall. If installing into masonry, use concrete anchors (not provided).
Page 10 INSTALLATION STEP 3 Ring Header Fastener Bracket Attach the Rail to the Header Bracket Header Wall Header Bracket 1. Position the opener on the garage ﬂ oor below the Belt Pulley header bracket. Use packing material as a protective Bracket base.
Page 11 INSTALLATION STEP 5 Hang the Opener To avoid possible SERIOUS INJURY from a falling garage door opener, fasten it SECURELY to structural Three representative installations are shown. Yours may supports of the garage. Concrete anchors MUST be be different. Hanging brackets should be angled (Figure 1) used if installing ANY brackets into masonry.
Page 12 INSTALLATION STEP 6 Install the Door Control To prevent possible SERIOUS INJURY or DEATH from electrocution: Locate door control within sight of door at a minimum • Be sure power is NOT connected BEFORE installing height of 5 feet (1.5 m) where small children cannot door control.
Page 13 INSTALLATION STEP 7 Install the Light To prevent possible OVERHEATING of the endpanel or light socket: 1. Press the release tabs on both sides of lens. Gently • DO NOT use short neck or specialty light bulbs. rotate lens back and downward until the lens hinge is in the fully open position.
Page 14 INSTALLATION STEP 9 Electrical Requirements To prevent possible SERIOUS INJURY or DEATH from electrocution or ﬁ re: To avoid installation difﬁ culties, do not run the opener at this time. • Be sure power is NOT connected to the opener, and disconnect power to circuit BEFORE removing To reduce the risk of electric shock, your garage door cover to establish permanent wiring connection.
Page 15 INSTALLATION STEP 10 ® Install The Protector System Be sure power is NOT connected to the garage door opener BEFORE installing the safety reversing sensor. The safety reversing sensor must be connected and aligned correctly before the garage door opener will To prevent SERIOUS INJURY or DEATH from a closing garage door: move in the down direction.
Page 16 INSTALLING THE BRACKETS Figure 1 DOOR TRACK MOUNT (RIGHT SIDE) Be sure power to the opener is disconnected. Install and align the brackets so the sensors will face each other Door Track across the garage door, with the beam no higher than 6" (15 cm) above the ﬂ...
Page 17 MOUNTING AND WIRING THE SAFETY Figure 5 REVERSING SENSORS Wing Nut Mounting: 1/4"-20 • Slide a 1/4"-20x1/2" carriage bolt head into the slot on each sensor. Use wing nuts to fasten sensors to brackets, with lenses pointing toward each other across the door.
Page 18 Connect to garage door opener: • Strip 7/16" (11 mm) of insulation from each set of wires. Separate white and white/black wires sufﬁ ciently to connect to the opener quick-connect terminals. Twist like colored wires together. Insert wires into quick-connect holes: white to white and white/black to grey (Figure 10).
Page 19 INSTALLATION STEP 11 Fasten the Door Bracket Fiberglass, aluminum or lightweight steel garage doors WILL REQUIRE reinforcement BEFORE Follow instructions which apply to your door type as installation of door bracket. Contact your door illustrated below or on the following page. manufacturer for reinforcement kit.
Page 20 ONE-PIECE DOORS Please read and comply with the warnings and reinforcement instructions on the previous page. They HARDWARE SHOWN apply to one-piece doors also. ACTUAL SIZE • Center the door bracket on the top of the door, in line with the header bracket as shown. Mark either the left and right, or the top and bottom holes.
Page 21 Inner Trolley INSTALLATION STEP 12 Connect Door Arm to Trolley Outer Trolley Follow instructions which apply to your door type as illustrated below and on the following page. Clevis Pin 5/16"x1" SECTIONAL DOORS ONLY Ring Fastener Make sure garage door is fully closed. Pull the emergency release handle to disconnect the outer trolley from the inner trolley.
Page 22 ALL ONE-PIECE DOORS Figure 5 CORRECT INCORRECT 1. Assemble the door arm, Figure 5: IMPORTANT: The groove on the straight door arm MUST Straight Straight face away from the curved door arm (Figure 5). Door Door • Fasten the straight and curved door arm sections Curved Curved (Groove...
Page 23 ADJUSTMENT STEP 1 Adjust the UP and DOWN Travel Limits Without a properly installed safety reversal system, persons (particularly small children) could be Limit adjustment settings regulate the points at which the SERIOUSLY INJURED or KILLED by a closing garage door will stop when moving up or down.
Page 24 ADJUSTMENT STEP 2 Adjust the Force Without a properly installed safety reversal system, persons (particularly small children) could be Force adjustment controls are located on the back panel SERIOUSLY INJURED or KILLED by a closing garage of the motor unit. Force adjustment settings regulate the door.
Page 25 ADJUSTMENT STEP 3 Test the Safety Reversal System Without a properly installed safety reversal system, persons (particularly small children) could be TEST SERIOUSLY INJURED or KILLED by a closing garage 1. With the door fully open, place a 1-1/2" (3.8 cm) board door.
Page 26 OPERATION IMPORTANT SAFETY INSTRUCTIONS WARNING WARNING To reduce the risk of SEVERE INJURY or DEATH: 1. READ AND FOLLOW ALL WARNINGS AND 9. If one control (force or travel limits) is adjusted, the INSTRUCTIONS. other control may also need adjustment. 2.
Page 27 Using Your Garage Door Opener (Continued) To Open the Door Manually Security ✚ ® light feature: Lights will also turn on when someone walks through the open garage door. With a Multi-Function Door Control, this feature may be turned To prevent possible SERIOUS INJURY or DEATH from off as follows: With the opener lights off, press and hold a falling garage door: the light button for 10 seconds, until the light goes on,...
Page 28 Care of Your Opener THE REMOTE CONTROL BATTERY LIMIT AND FORCE ADJUSTMENTS: Weather conditions may cause some FORCE CONTROLS minor changes in door operation To prevent possible SERIOUS INJURY or DEATH: requiring some re-adjustments, • NEVER allow small children near batteries. particularly during the ﬁ...
Page 29 Having a Problem? 1. My door will not close and the light bulbs blink on Bell Wire my motor unit: The safety reversing sensor must be connected and aligned correctly before the garage door opener will move in the down direction. •...
Page 30 Bell Wire Diagnostics Located On Installed Safety Motor Unit Reversing Sensor LED or Diagnostic Your garage door opener is programmed with self-diagnostic capabilities. The “Learn” button/diagnostic "Learn" Safety Reversing Sensor Button LED will ﬂ ash a number of times then pause signifying it has found a potential issue.
Page 31 PROGRAMMING NOTICE: If this Security ✚ ® garage door opener is operated with a non-rolling code transmitter, the technical measure in the receiver of the garage door opener, which provides security against code-theft devices, will be circumvented. The owner of the copyright in the garage door opener does not authorize the purchaser or supplier of the non-rolling code transmitter to circumvent that technical measure.
Page 32 To Add, Reprogram or Change a Keyless Entry PIN NOTE: Your new Keyless Entry must be programmed to operate your garage door opener. USING THE “LEARN” BUTTON USING THE DOOR CONTROL 1. Press and release the “learn” button NOTE: This method requires two people if the Keyless on motor unit.
Page 33 REPAIR PARTS Rail Assembly Parts KEY PART NO. NO. DESCRIPTION 4A1008 Master link kit 41B5424 Belt pulley bracket 41B3869-1 Complete trolley assembly 2777BD One-piece rail 7' (2.1 m) 2778BD Complete rail 8' (2.4 m) 2770BD Complete rail 10' (3 m) 41A5434-11 Full belt assembly 41B4103 Tensioner assembly...
Page 34 Motor Unit Assembly Parts (Down) LIMIT SWITCH ASSEMBLY (Down) Brown LIMIT SWITCH ASSEMBLY Contact Brown Contact Wire Wire Grey Grey Wire Drive Wire Gear Drive Gear Center Limit (Up) Yellow Contact Contact Wire Center Limit (Up) Yellow Contact Contact Wire PART KEY PART DESCRIPTION...
Page 35 ACCESSORIES 1702LM Outside Quick Release: 890MAX Mini 3-Button MAX Remote Control: ® Compatible with LiftMaster garage Required for a garage with NO door openers manufactured since access door. Enables homeowner 1993. to open garage door manually from outside by disengaging trolley.
Page 36 FOUR-YEAR MOTOR LIMITED WARRANTY The Chamberlain Group, Inc. (“Seller”) warrants to the ﬁ rst retail purchaser of this product, for the residence in which this product is originally installed, that it is free from defect in materials and/or workmanship for a period of one year from the date of purchase [and that the motor is free from defect in material and/or workmanship for a period of four years lifetime from the date of purchase].
Page 37 The Chamberlain Group, Inc. 845 Larch Avenue Elmhurst, Illinois 60126-1196 www.liftmaster.com ® OUVRE-PORTE DE GARAGE Modèles 3270 1/2 HP Pour résidences seulement Manuel d’instructions ■ Lire attentivement ce manuel ainsi que les consignes de sécurité! ■ Après la pose, accrocher ce manuel près de la porte de garage pour s’y reporter ultérieurement.
Page 38 TABLE DES MATIÈRES Introduction Réglages 23-25 Revue des symboles de sécurité et des mots Réglage des courses d’ouverture et de fermeture..23 de signalement ....... . . 2 Réglage de la force .
Page 39 Préparation de votre porte de garage AVERTISSEMENT Avant de commencer : • Désactiver les serrures. Pour prévenir d’éventuelles BLESSURES GRAVES ou • Retirer toute corde raccordée à la porte de garage. LA MORT : • TOUJOURS appeler un technicien formé en systèmes •...
Page 40 Planiﬁ cation Identiﬁ er le type et la hauteur de votre porte de garage. Examiner la région du garage pour noter si l’une des conditions ci-après s’applique à votre installation. Des matériaux supplémentaires peuvent être nécessaires. Il vous sera peut-être utile de vous reporter à...
Page 41 Inventaire de la boîte d’emballage Votre ouvre-porte de garage est emballé dans deux boîtes qui d’emballage. Les ferrures de montage sont également contiennent le moteur et toutes les pièces illustrées indiquées ci-après. ci-après. Les accessoires dépendront du modèle acheté. S’il manque quoi que ce soit, vériﬁ...
Page 42 ATTENTION MONTAGE - 1 OPÉRATION Fixation du rail au moteur Pour éviter des domages SÉRIEUX à l’ouvre-porte, utiliser Pour éviter les problèmes d’installation, ne pas faire UNIQUEMENT les vis montées sur le dessus du moteur. fonctionner l’ouvre-porte de garage avant d’avoir reçu l’instruction de le faire.
Page 43 AVERTISSEMENT MONTAGE - 3 OPÉRATION Attachement du capuchon de maintien Pour éviter d’éventuelles LÉSIONS GRAVES aux doigts par de la courroie suite du mouvement de l’ouvre-porte : 1. Placer le capuchon de maintien de la courroie au-dessus • TOUJOURS garder la main à l’écart du pignon en faisant fonctionner l’ouvre-porte.
Page 44 POSE – 1 OPÉRATION Plafond MONTAGE Déterminer l’emplacement du support non ﬁ ni DU SUPPORT de linteau DE LINTEAU AU PLAFOND AVERTISSEMENT EN OPTION Linteau Ligne du centre vertical de la Pour prévenir d’éventuelles BLESSURES GRAVES ou porte de garage LA MORT : Solives •...
Page 45 Trous de ﬁ xation au mur POSE – 2 OPÉRATION Pose du support de linteau Le support de linteau peut être ﬁ xé soit sur le mur, au-dessus de la porte, soit au plafond. Suivre les instructions qui répondent le mieux aux besoins particuliers. Ne pas poser le support de linteau sur des panneaux de placoplâtre.
Page 46 POSE - 3 OPÉRATION Anneau Support d’arrêt Fixation du rail sur le support de linteau de linteau Linteau 1. Positionner l’ouvre-porte de garage sur le plancher, Support de linteau juste sous le support de linteau. Utiliser une des boîtes Support de d’emballage pour le protéger.
Page 47 AVERTISSEMENT POSE - 5 OPÉRATION Accrochage de l’ouvre-porte Pour éviter d’éventuelles BLESSURES GRAVES par suite de la chute d’un ouvre-porte de garage, ﬁ xer l’ouvre-porte Les illustrations représentent trois poses types. La pose peut SOLIDEMENT aux solives du garage. On DOIT utiliser toutefois être différente.
Page 48 AVERTISSEMENT POSE - 6 OPÉRATION Pose de la commande de porte Pour prévenir d’éventuelles BLESSURES GRAVES ou LA MORT par suite d’électrocution : Poser la commande murale dans un endroit où on pourra la • S’assurer que le courant est coupé AVANT de poser la voir de la porte, à...
Page 49 ATTENTION POSE - 7 OPÉRATION Pose des l’ampoule Pour éviter toute SURCHAUFFE éventuelle du panneau 1. Appuyer sur les languettes de dégagement des deux côtés d’éclairage : du diffuseur. Faire pivoter le diffuseur délicatement vers • NE PAS utiliser d’ampoules à col court ou l’arrière et le bas jusqu’à...
Page 50 AVERTISSEMENT POSE - 9 OPÉRATION Exigences électriques Pour prévenir d’éventuelles BLESSURES GRAVES ou LA Pour éviter les difﬁ cultés pendant la pose, ne pas faire MORT par suite d’électrocution ou d’un incendie : fonctionner l’ouvre-porte pour le moment. • S’assurer que l’ouvre-porte est hors tension et couper le courant au circuit AVANT de retirer le couvercle pour Aﬁ...
Page 51 POSE - 10 OPÉRATION AVERTISSEMENT Pose du Système Protector ® S’assurer que l’ouvre-porte de garage est hors tension Les détecteurs inverseurs de sécurité doivent être bien AVANT de poser le détecteur inverseur de sécurité. branchés et bien alignés avant que l’ouvre-porte de garage Pour prévenir des BLESSURES GRAVES ou LA MORT par puisse fermer la porte.
Page 52 MONTAGE SUR GUIDES DE PORTE (CÔTÉ DROIT) POSE DES SUPPORTS Figure 1 S’assurer que l’ouvre-porte est hors tension. Guide Poser et aligner les supports de manière à ce que les de porte détecteurs se fassent face l’un l’autre de part et d’autre de la porte du garage, le faisceau n’étant pas à...
Page 53 MONTAGE ET CÂBLAGE DES DÉTECTEURS Figure 5 INVERSEURS DE SÉCURITÉ Écrou à oreilles 1/4 de po x 20 Montage : • Faire glisser un boulon à tête bombée et collet carré de 1/4 po-20 x 1/2 po dans la fente de chaque détecteur. Utiliser des écrous à...
Page 54 Connexion à l’ouvre-porte de garage : • Enlever 7/16 po (11 mm) d’isolation de chaque série de ﬁ ls. Séparer les ﬁ ls blanc et blanc/noir sufﬁ samment pour leur raccordement aux vis des bornes á raccordement rapide de l’ouvre-porte. Torsader les ﬁ ls de même couleur. Insérer les ﬁ...
Page 55 ATTENTION POSE - 11 OPÉRATION Fixation du Support de Porte Les portes de garage en ﬁ bre de verre, en aluminium ou en acier léger ont BESOIN d’être renforcées AVANT la Suivre les instructions qui correspondent au type de porte, ﬁ...
Page 56 PORTES RIGIDES Prière de lire et de suivre les avertissements et les instructions de renforcements à la page précédente. Ils s’appliquent également aux portes rigides. GRANDEUR RÉELLE DES FIXATIONS • Centrer le support de porte sur le dessus de la porte, en l’alignant avec le support de linteau, comme il est illustré.
Page 57 Chariot intérieur POSE - 12 OPÉRATION Fixation de la biellette au chariot Chariot extérieur Suivre uniquement les instructions se reportant à votre type de Axe de porte, comme illustré ci-dessous et à la page suivante. chape de PORTE ARTICULÉE SEULEMENT 5/16 po x 1 po Anneau d’arrêt...
Page 58 MAUVAIS POUR TOUTES LES PORTES RIGIDES Figure 5 1. Assemblage des biellettes, Figure 5 : Biellette IMPORTANT : La rainure sur la biellette droite DOIT faire face a droite Biellette l’oppose de la biellette courbée (Figure 5). droite (Rainure • Assembler les biellettes droite et courbée à leur plus Biellette Biellette faisant face...
Page 59 RÉGLAGES - 1 OPÉRATION AVERTISSEMENT Réglage des courses d’ouverture et Sans un système d’inversion de sécurité bien installé, de fermeture des personnes (plus particulièrement les petits enfants) pourraient être GRIÈVEMENT BLESSÉES ou TUÉES par Le réglage de ces courses ﬁ xe les points où la porte s’arrêtera une porte de garage qui se referme.
Page 60 AVERTISSEMENT RÉGLAGES - 2 OPÉRATION Réglage de la force Sans un système d’inversion de sécurité bien installé, Les commandes de réglage de la force sont situées sur le des personnes (plus particulièrement les petits enfants) panneau arrière du moteur. Elles servent à régler la puissance pourraient être GRIÈVEMENT BLESSÉES ou TUÉES par du courant nécessaire à...
Page 61 AVERTISSEMENT RÉGLAGES - 3 OPÉRATION Essai du système d’inversion de sécurité Sans un système d’inversion de sécurité bien installé, des personnes (plus particulièrement les petits enfants) ESSAI pourraient être GRIÈVEMENT BLESSÉES ou TUÉES par 1. La porte étant entièrement ouverte, placer une planche de une porte de garage qui se referme.
Page 62 FONCTIONNEMENT IMPORTANTES CONSIGNES DE SÉCURITÉ AVERTISSEMENT AVERTISSEMENT Pour réduire le risque de BLESSURES GRAVES ou de MORT : 1. LIRE ET SUIVRE TOUS LES AVERTISSEMENTS ET 9. Après avoir réglé une commande (force ou course), il INSTRUCTIONS. peut être nécessaire de régler l’autre commande. 2.
Page 63 Utilisation de votre ouvre-porte de garage Ouverture manuelle de la porte (Suite) Éclairage Security ✚ AVERTISSEMENT ® : Les lumières s’allumeront également lorsqu’une personne franchira la porte de garage ouverte. Sur la commande de porte multifonction, cette fonction Pour prévenir d’éventuelles BLESSURES GRAVES ou LA d’éclairage peut être désactivée de la façon suivante : les MORT par suite de la chute d’une porte de garage : lumières fermées, enfoncer et tenir le bouton d’éclairage...
Page 64 Entretien de l’ouvre-porte de garage La pile de la télécommande RÉGLAGES DE COURSE ET DE FORCE : AVERTISSEMENT Les conditions climatiques COMMANDES DE FORCE risquent de causer de Pour prévenir d’éventuelles BLESSURES GRAVES ou LA petites modiﬁ cations dans le MORT: fonctionnement de la porte •...
Page 65 Défauts de fonctionnement 1. Ma porte ne se ferme pas et les ampoules de l’éclairage Fil de sonnerie du moteur clignotent : Le détecteur inverseur de sécurité doit être raccordé et aligné correctement avant que l’ouvre- porte de garage n’entame la procédure de fermeture. •...
Page 66 Fil de sonnerie Montage du détecteur inverseur Diagnostic de sécurité situé sur le moteur Des fonctions d’autodiagnostic ont été programmées dans votre ouvre-porte de garage. Le bouton « learn » ou le voyant Voyant LED de diagnostic émettra un certain nombre d’éclairs avant de faire une pause pour indiquer la découverte d’un problème ou LED potentiel.
Page 67 PROGRAMMATION REMARQUE : Si cet ouvre-porte de garage Security ✚ ® est utilisé avec une télécommande émettrice à code ﬁ xe, le dispositif technique que contient le récepteur de l’ouvre-porte et qui procure une protection contre les vols de code, se trouvera contourné. Le détenteur des droits d’auteur de cet ouvre-porte de garage n’autorise pas l’acheteur ni le fournisseur de la télécommande émettrice à...
Page 68 Pour ajouter, reprogrammer ou modiﬁ er un NIP d’entrée sans clé REMARQUE : Votre nouvelle entrée sans clé doit être programmée de manière à faire fonctionner votre ouvre-porte de garage. UTILISATION DU BOUTON « LEARN » UTILISATION DE LA COMMANDE DE PORTE MULTIFONCTION REMARQUE : Cette méthode nécessite deux personnes si le 1.
Page 69 PIÈCES DE RECHANGE Pièces d’assemblage du rail N° DE RÉF. PIÈCE DÉSIGNATION 4A1008 Maillon de raccord 41B5424 Support de poulie de courroie 41B3869-1 Chariot complet 2777BD Rail rigide 7 pieds (2 m) 2778BD Rail rigide 8 pieds (2,4 m) 2770BD Rail rigide 10 pieds (3 m) 41A5434-11 Ensemble courroie complet...
Page 70 Pièces d’assemblage du moteur Contact INTERRUPTEUR DE (fermeture) FIN DE COURSE brun Fil Gris Pignon menant Contact Contact de ﬁ n de (d’ouverture) course central jaune N° DE N° DE RÉF. PIÈCE DÉSIGNATION RÉF. PIÈCE DÉSIGNATION 41A4371 Capuchon de maintien 41C4842 Moteur de rechange universel de la courroie...
Page 71 ACCESSOIRES 890MAX Mini-télécommande à trois 1702LM Détachement rapide d’extérieur : boutons MAX : Nécessaire pour un garage SANS porte Compatible avec les ouvre-porte de garage d’accès. Permet au propriétaire d’ouvrir la LiftMaster ® fabriqués depuis 1993. porte de garage manuellement à partir de l’extérieur en déconnectant le chariot.
Page 72 GARANTIE LIMITÉE DE 4 ANS POUR LE MOTEUR La société Chamberlain Group Inc. (« le Vendeur ») garantit à l’acheteur au détail initial de ce produit dans la résidence duquel ce produit est originalement installé, que le produit est exempt de tout défaut de matière ou vice de fabrication pour une période de un an à...
