- Page 1 KIT WEB 69 v 2012 CTR 50 MANUEL D’INSTALLATION ET D’UTILISATION Important : Avant toute installation lire attentivement ce manuel. V.01-2012...
- Page 2 Il est indispensable d’équiper en amont l’installation électrique d’un interrupteur différentiel ayant une sensibilité de 0,03A et d’un interrupteur omnipolaire ayant une ouverture des contacts d’au moins 3 mm. SCS SENTINEL décline toute responsabilité dans le cas ou des pièces utilisées dans l’installation ne correspondraient pas à...
- Page 3 MISE EN PLACE DES FINS DE COURSE MAGNETIQUES ................p. 11 PARTIE ELECTRIQUE POSITIONNER SON ARMOIRE ELECTRIQUE ....................p. 12 EFFECTUER LES BRANCHEMENTS DU KIT WEB 69 ..................p. 13 EFFECTUER LES BRANCHEMENTS DES ACCESSOIRES ................p. 14 L’APPRENTISSAGE DE LA COURSE DU PORTAIL ..................p. 14 RECONNAISSANCE DES TELECOMMANDES / Ouverture totale / Ouverture passage piéton .......p.
- Page 4 « Contrôles préliminaires à effectuer sur votre portail ». Le moteur WEB 69 est du type autobloquant. C’est-à-dire, lorsque le portail est fermé, la tenue en fermeture du portail se fait par le moteur lui-même qui demeure immobile. Prenez en compte le fait que cela ne saurait garantir une résistance suffisante à...

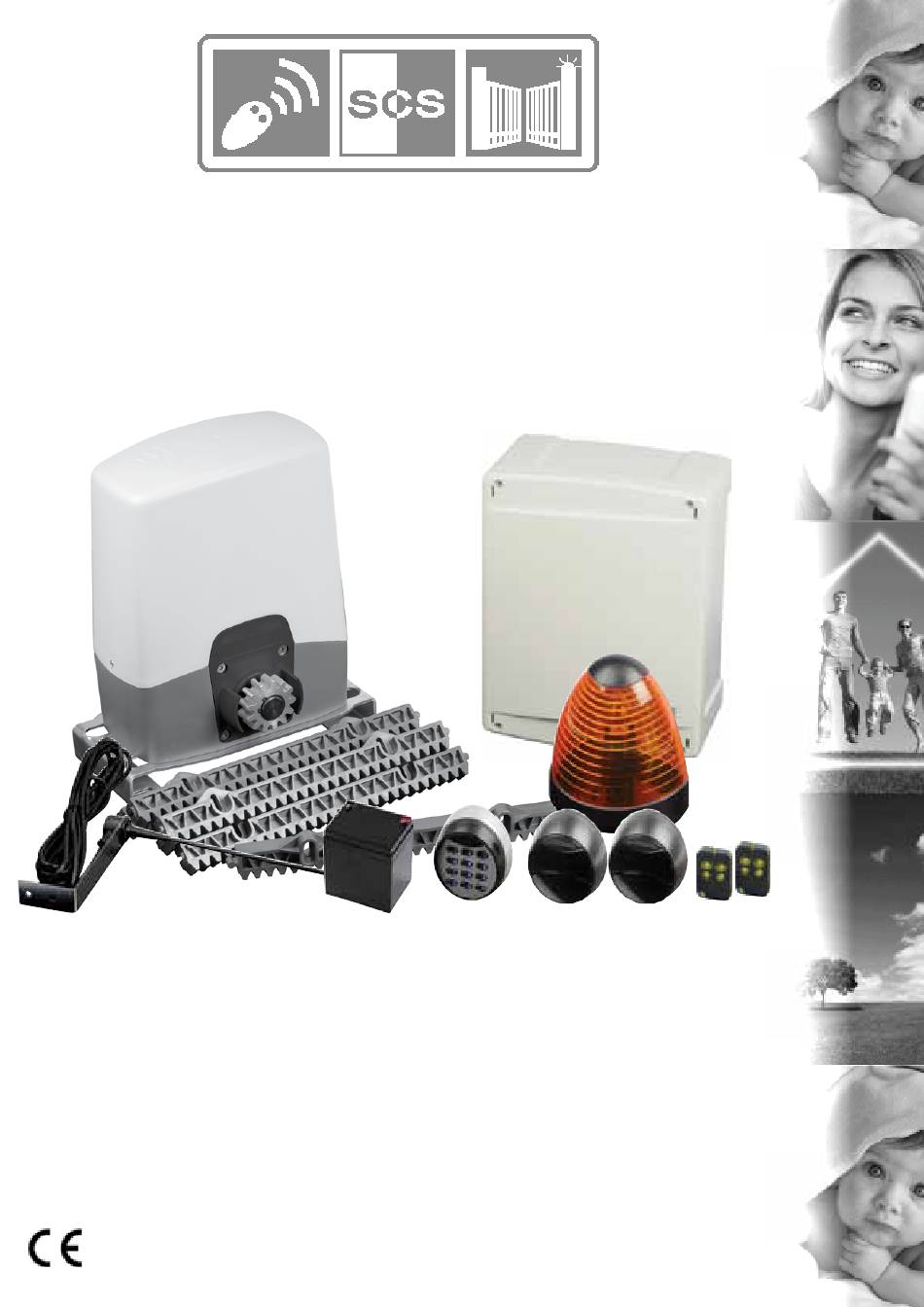

- Page 5 CONTENU DU KIT 1 moteur 12 Volts courant continu 1 coffret avec carte électronique et transformateur 12 crémaillères de 0.33 m avec visserie (4 mètres au total) 2 aimants fin de course (Sud x Nord) 1 Antenne 2 télécommandes 4 canaux (pile 12V A23 fournie) 1clavier sans fil 1 feux clignotant à...
- Page 6 VUE GENERALE DE L’INSTALLATION VUE EXTERIEURE ACCESSOIRES FOURNIS DANS LE KIT BATTERIE RECHARGEABLE 12 VOLTS LAMPE CLIGNOTANTE AVEC CLAVIER SANS FIL TELECOMMANDE ANTENNE INTEGREE 4 CANAUX VUE INTERIEURE PHOTOCELLULES ACCESSOIRES ADDITIONNELS EN OPTION RADIO TRANSPONDEUR SANS FIL COMMANDE SELECTEUR A CLE AVEC CLÉS MAGNETIQUES UNIVERSELLE PANNEAU SOLAIRE...
- Page 7 STRUCTURE MECANIQUE RAIL DE COULISSEMENT - ROUES Le profil du rail peut indifféremment être de section ronde ou en V. Il est en revanche obligatoire d’employer des roues expressément prévues pour le type de rail utilisé. Plus le diamètre des roues est grand, plus le coulissement est aisé. Nous vous recommandons un diamètre minimal de 120 mm.
- Page 8 FIXATION DU MOTEUR Le moteur se positionne sur le même côté que le sens d’ouverture désiré, voir schéma ci-dessous. Vous pouvez fixer le moteur de plusieurs manières : Fixation par vissage du moteur et de sa plaque support directement sur sol béton Ce montage n’est possible que sur un sol parfaitement plat et de forte consistance (béton).
- Page 9 FIXATION DE LA CREMAILLERE La crémaillère fournie, en matériau thermoplastique avec insert acier, est adaptée pour des portails d’un poids maximal de 400Kg. Elle se monte aisément sur le portail, par simple vissage. Nous vous fournissons des vis autoforeuses. Si votre portail, par sa construction, n’autorise pas le montage direct de la crémaillère, vous devez y créer une nouvelle base d’appui.
- Page 10 MANOEUVRE DE DEBLOCAGE MANUEL Déverrouillez la trappe située sur le moteur avec la clé et tirez la vers vous afin de libérer le mécanisme. Une légère résistance à l’ouverture de la trappe est normale. Vous pouvez désormais manœuvrer le portail à la main.
- Page 11 MISE EN PLACE DES FINS DE COURSE MAGNETIQUES En fonction du sens d’ouverture de votre portail : AIMANT Sud AIMANT Nord doit être placé du coté doit être placé du coté de fermeture du portail d’ouverture du portail AIMANT Sud AIMANT Nord doit être placé...
- Page 12 POSITIONNER SON ARMOIRE ÉLECTRIQUE Ouvrer le coffret électronique avec figure 1 l’aide d’un tournevis cruciforme. Ôter le transformateur 230 mm Ôter délicatement la platine électronique. Conserver la dans un endroit sec et abrité. Haut Positionner le coffret sur votre pilier à proximité...
- Page 13 EFFECTUER LES BRANCHEMENTS DU KIT WEB 69 Coupez l’alimentation électrique (débrancher la batterie) avant de réaliser toute modifi cation. La mise en œuvre, les connections électriques et les réglages doivent être effectués dans les règles de l’art par une personne qualifi ée et spécialisée. Si vous avez un doute sur l’installation, demandez conseil !
- Page 14 EFFECTUER LES BRANCHEMENTS DES ACCESSOIRES Vers antenne Photocellule Vers bouton poussoir, sélecteur à clé ou portier Photocellule Bornes 1 et 2 : Ouverture passage piéton Bornes 1 et 3 : Ouverture totale Note : Ce dispositif doit être situé en vue directe avec l’automatisme et à...
- Page 15 RECONNAISSANCE DES TÉLÉCOMMANDES ATTENTION: Le paramétrage des télécommandes ne suffi t pas pour faire fonctionner correctement le système. Il vous faut impérativement effectuer “L’APPRENTISSAGE DE LA COURSE DU PORTAIL” page 13. Touche 2 Touche 2 Touche 2 Touche 1 Touche 1 OUVERTURE TOTALE Prendre une télécommande, se rendre face à...
- Page 16 RÉGLAGE DU TEMPS DE PAUSE MODE Positionner le Dip-switch N°1 sur OFF (vers le bas) et le N°2 sur ON (vers le haut). AUTOMATIQUE Pour régler la durée du temps de pause, presser le bouton P3 jusqu’à ce que le voyant DL1 s’allume, relâcher alors le bouton P3.
- Page 17 CONDITIONS DE GARANTIE L’automatisme SCS SENTINEL WEB 69 est garanti 1 an à compter de la date d‘achat du matériel, le ticket de caisse ou la facture d’achat faisant foi. Ce kit est conçu pour être installé et utilisé exclusivement en vue d’un usage individuel.
- Page 18 ORION 3208 Kit portier audio couleur 2 +2 fils ORION 3208 Audio-Türsprechanlage – 2 + 2 Drähte ORION 3208 2 + 2 wires audio door entry kit ORION 3208 Equipo de portero sonoro de 2+2 cables ORION 3208 Kit videocitofono audio 2 + 2 fili ORION 3208 Zestaw domofonowy 2 + 2 przewody Manuel d’installation et d’utilisation Montage- und Bedienungsanleitung...
- Page 19 FRANCAIS SOMMAIRE 1. Caractéristiques du produit 2. Description des éléments 3. Fixation et connexion des éléments 4. Utilisation des éléments 5. Avertissements à respecter CARACTÉRISTIQUES DU PRODUIT Le kit audio 2 + 2 fils (2 fils pour la liaison combiné/platine de rue + 2 fils pour la liaison combiné/serrure ou gâche électrique) extrêmement facile à...
- Page 20 FRANCAIS DESCRIPTION DES ÉLÉMENTS LE POSTE INTERIEUR Combiné Ouverture serrure ou gâche LA PLATINE DE RUE Haut parleur Microphone Bouton d’appel...
- Page 21 FRANCAIS FIXATION ET CONNEXION DES ÉLÉMENTS . Fixer la platine de rue à 1.5 mètre de hauteur sur un mur plat. Ne pas installer la platine de rue à un endroit directement en contact avec la pluie ou le soleil. Ôter la vis du bas de la platine de rue, soulever légèrement la plaque de fixation arrière pour fixer celle-ci au mur.
- Page 22 FRANCAIS UTILISATION DES ÉLÉMENTS Pressez le bouton de la platine de rue, la sonnerie se déclenche. Décrochez le combiné intérieur pour dialoguer. Raccrochez le combiné ou déclenchez la gâche/serrure électrique pour mettre fin à la communication. AVERTISSEMENTS À RESPECTER - Effectuez tous les branchements entre les éléments avant d’alimenter le kit - Laissez minimum 25 cm entre le combiné...
