1)
Le raccordement des barres conductrices est situé, en fonction
du tableau, au dessus ou en dessous du pôle du disjoncteur.

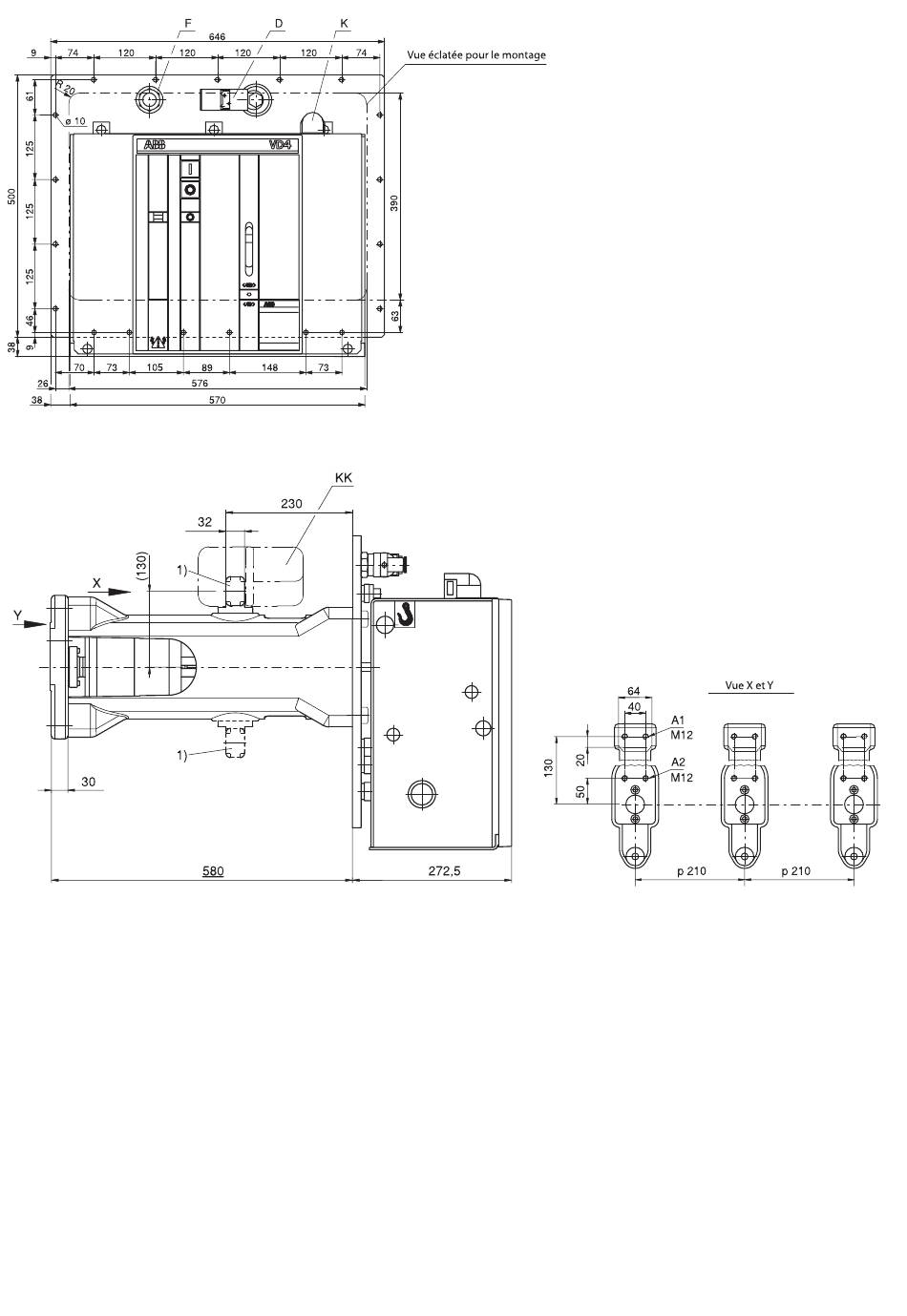

Fig. 2/8 : Plan coté du disjoncteur, Type VD4 X, 12...40,5 kV, ...2500 A,
identification : Variante de disjoncteur C,
36 kV, 2500 A
A1
= Raccordement pour les barres conductrices
A2
= Raccordement avant pour les barres conductrices
D
= Capteur de pression pour le compartiment du disjoncteur
F
= Valve de remplissage pour le compartiment du disjoncteur
K
= Entrée de câble
KK
= Dissipateurs thermiques, uniquement à 2 500 A, ne fait pas partie du disjoncteur
14
: Raccordements pour les
courants nominaux > 1 250 A
