Bedienungsanleitung

Operating instructions

Notice utilisateurs

Programmier- und

Anzeigegerät

Programming and

display unit

Unité de

programmation et

d'affichage

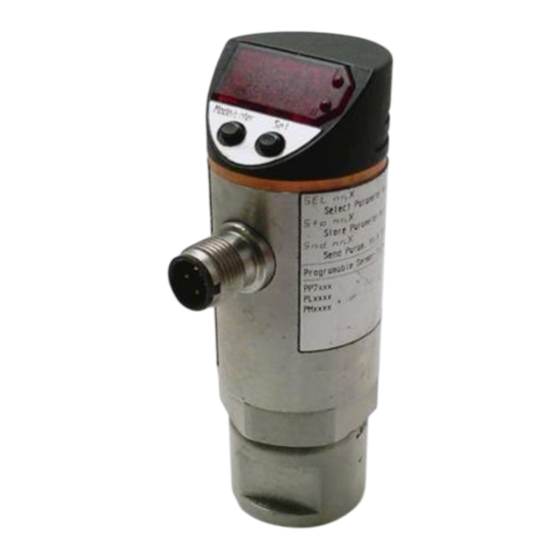

PP2000

Mode/Enter

Set

Sommaire des Matières pour IFM Electronic PP2000

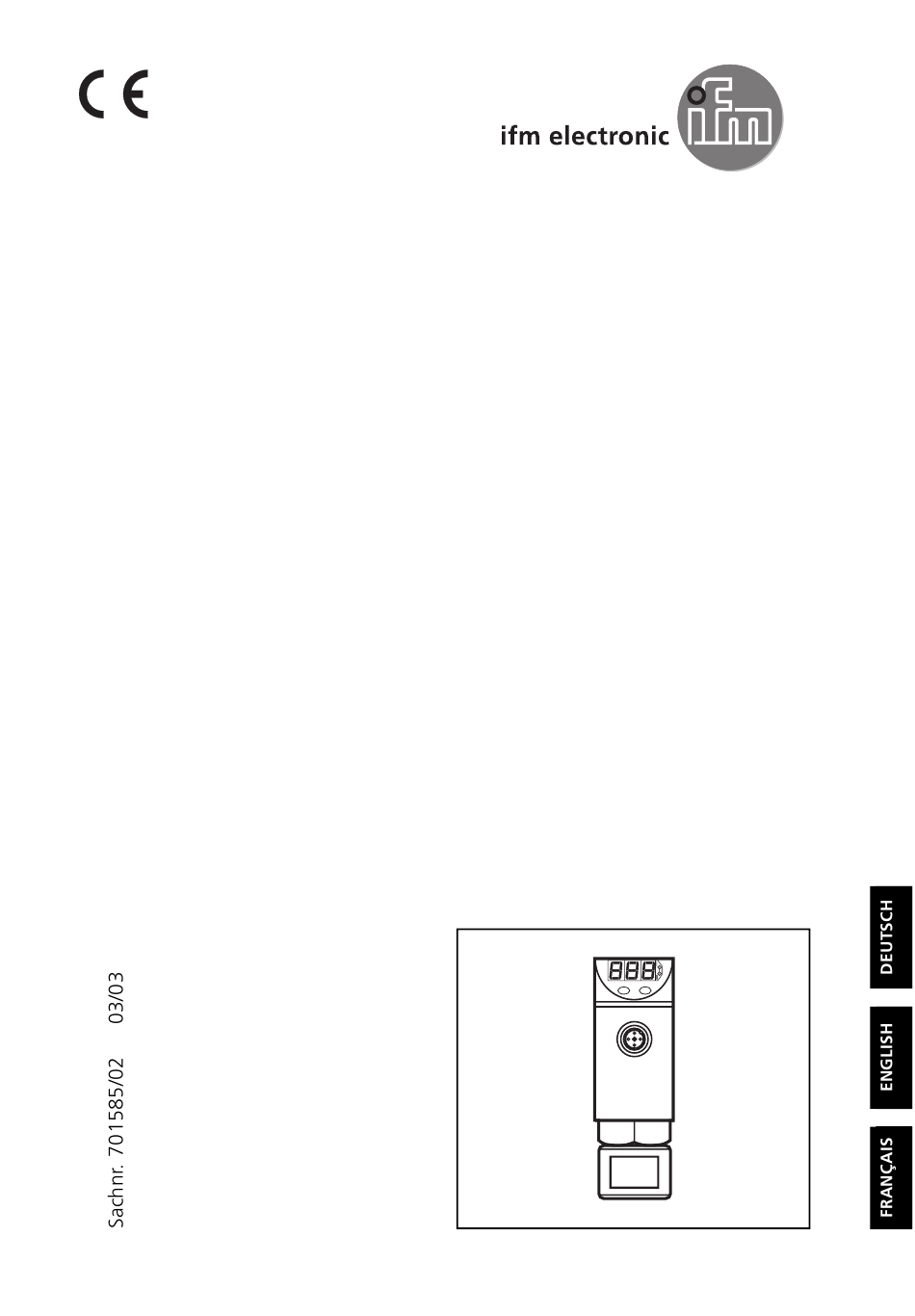

Page 1 All manuals and user guides at all-guides.com Bedienungsanleitung Operating instructions Notice utilisateurs Programmier- und Anzeigegerät Programming and display unit Unité de programmation et d’affichage PP2000 Mode/Enter...
Page 2 Parametersatz eines Sensors kopieren und speichern ..... . Seite 7 Gespeicherte Parametersätze in PP2000 ändern ......Seite 8 Schnellprogrammierung von Sensoren .
Page 3 Steckverbindung Ausgangssignale des PP2000 Steckverbindung Anschluß für Verbindung mit einem EPS-Sensor Schraubhülse Montageelement für Klemmmontage Verbindungs- Kabel für den Anschluß eines EPS-Sensors an PP2000 kabel Anzeige des Meßwerts, der Menüpunkte, 7-Segment- Anzeige Parameter, Parameterwerte Anzeige des Schaltzustands; leuchtet, wenn 2 x LED rot...
Page 4 Parameter können eingestellt werden vor Einbau und Inbetriebnah- me des Sensors oder während des laufenden Betriebs (→ Seite 11). Programmspeicher PP2000 verfügt über einen Arbeitsspeicher (Anzeige im Display: nr0) und 3 wiederbeschreibbare Festspeicher (nr1, nr2, nr3). Dadurch haben Sie folgende Möglichkeiten: •...
Page 5 Verwenden Sie zur Spannungsversorgung ein geeignetes Netzgerät Anlage betreiben (entsprechend dem Spannungsbereich des angeschlossenen EPS- Sensors). PP2000 mobil in laufen- Verbinden Sie PP2000, Sensor und Anlage nur über Steckverbindun- der Anlage verwenden gen! Lösen Sie Steckverbindungen nicht, wenn sie unter Spannung stehen. PP2000 fest verdrahten Schalten Sie die Anlage spannungsfrei bevor Sie PP2000 anschließen.
Page 6 Funktionsweise beeinflußt. Stellen Sie sicher, daß es nicht zu Fehlfunktionen in der Anlage kommt. Verriegeln / Durch PP2000 läßt sich der Sensor elektronisch verriegeln, so daß Entriegeln unbeabsichtigte Fehleingaben verhindert werden: Drücken Sie im Run- Modus 10s lang die beiden Einstelltasten. Sobald die Anzeige verlischt, ist das Gerät verriegelt oder entriegelt.
Page 7 EPS-Sensor Nach Anschluß eines Sensors wird dessen Parametersatz in den Arbeitsspeicher des PP2000 geladen. Der Parametersatz bleibt im Arbeitsspeicher des PP2000, auch wenn die Spannungsversorgung unterbrochen wird. Er wird erst dann über- schrieben, wenn Sie einen neuen Sensor anschließen. Durch den Speichervorgang (Sto) wird der Parametersatz in einem aus- gewählten Festspeicher (nr1, nr2 oder nr3) abgelegt.
Page 8 All manuals and user guides at all-guides.com Gespeicherte Parametersätze in PP2000 ändern diesem Vorgang wird kein Sensor ange- Mode/Enter Set schlossen. Führen Sie folgende Arbeitschritte durch: • Durch die Wahl des Festspeichers (SEL) laden Sie den betreffenden Parametersatz aus einem Festspeicher (nr1, nr2 oder nr3) in den Arbeitsspeicher (nr0).
Page 9 All manuals and user guides at all-guides.com Gespeicherte Parametersätze in PP2000 ändern Teil 2: Drücken Sie die Taste Parametersatz Mode/Enter, bis der verändern Mode/Enter Set gewünschte Parameter im Display erscheint. Drücken Sie die Taste Set und halten Sie sie gedrückt.
Page 10 All manuals and user guides at all-guides.com Schnellprogrammierung / Serienprogrammierung von Sensoren Parameter EPS-Sensor Durch den Sendevorgang wird ein ausgewählter Parametersatz im Sensor abgelegt. Die neuen Parameter sind unmittelbar wirksam. Drücken Sie die Taste Mode/Enter, bis “Snd“ Mode/Enter Set im Display erscheint. Drücken Sie die Taste Set und halten Sie sie gedrückt.
Page 11 Mode/Enter-Taste, bis wieder der aktuelle Meßwert erscheint. Fernauswertung Die Ausgangssignale des Sensors werden am Ausgang des PP2000 zur Verfügung gestellt. • Ausgangssignal OU2 wird direkt zu OU2 des PP2000 übertragen. • Ausgangssignal OU1 wird per EPS-Protokoll zum PP2000 übertra- gen und an OU1 ausgegeben.
Page 12 Der mit Hilfe des Programmiermenüs eingestellte Parametersatz liegt ist möglich sowohl im Sensor als auch im Arbeitsspeicher des PP2000. Daher kann er mit dem Menü Sto fest gespeichert werden (→ Seite 7). Ändern Sie Parameter während des Betriebs, wird die Funktionsweise der Anlage beeinflußt.
Page 13 All manuals and user guides at all-guides.com Technische Daten Betriebsspannung [V] ......10,8 ... 30 DC Strombelastbarkeit [mA] .
Page 14 Copying and storing sensor parameters ......page 19 Changing stored parameters in PP2000 ....... page 20 Fast programming of sensors .
Page 15 All manuals and user guides at all-guides.com Controls and visual indication Mode/Enter Mode/Enter when the PP2000 is used as remote display, the Label display unit and the multiplication factor for the displayed value can be filled in Plug and socket...
Page 16 Function and features EPS sensor exchange of data PP2000 is a programming and display unit for EPS sensors (EPS = easily programmable sensor). • It provides the supply voltage for the sensor, • detects type, measuring range and current parameters of the sensor, •...
Page 17 3 = BU (blue), 4 = BK (black). The sensor output signal OU1 is transferred to the PP2000 via the EPS protocol. To avoid malfunction due to interference voltage a shielded cable is recommended in case of a larger distance between sensor and PP2000.
Page 18 Ensure that plant malfunction is prevent- Locking / Unlocking By PP2000 the sensor can be electronically locked to prevent unwant- ed adjustment of the set parameters: Press (in Run mode) both setting buttons for 10s. As soon as the indication goes out the unit is locked or unlocked.
Page 19 PP2000. The parameters of the sensor remain stored in the working memory of the PP2000 even if the voltage supply is interrupted. They are only overwritten if a new sensor is connected. By storing (Sto), the parameters of the sensor are stored in the select- ed read-only memory (nr1, nr2 or nr3) of the PP2000.
Page 20 All manuals and user guides at all-guides.com Changing stored parameters in the PP2000 No sensor is connected for this operation. Mode/Enter Set Take the following steps: • By selecting the memory location (SEL) you load the respective para- meters from a read-only memory (nr1, nr2 or nr3) into the working memory (nr0).
Page 21 All manuals and user guides at all-guides.com Changing stored parameters in the PP2000 Teil 2: Press the Mode/Enter button Changing parameters several times until the respective Mode/Enter Set parameter is displayed. Press the Set button and keep it pressed. The current parameter...
Page 22 All manuals and user guides at all-guides.com Fast programming / series programming of sensors parameters EPS sensor By sending (Snd), selected parameters are stored in a sensor. The new parameters are effective immediately. Press the Mode/Enter button several times until the “Snd” is Mode/Enter Set displayed.
Page 23 PP2000. • The output signal OU2 is directly transferred to OU2 of the PP2000. • The output signal OU1 is transferred to the PP2000 via the EPS pro- tocol and is available at OU1. For the wiring diagram refer to the operating instructions of the sen- sor.
Page 24 Storing possible with The parameter values set with the programming menu are in the sen- sor and the working memory of the PP2000. They can therefore be stored permanently with the menu Sto (→ page 19). If you change the parameters during operation, the functioning of the plant will be affected.
Page 25 All manuals and user guides at all-guides.com Technical data Operating voltage [V] ......10.8 ... 30 DC Current rating [mA] .
Page 26 Copier / mémoriser les paramètres du capteur ......page 31 Modifier des paramètres mémorisés dans PP2000 ..... . . page 32 Programmation rapide du capteurs .
Page 27 All manuals and user guides at all-guides.com Eléments de service et d’indication Mode/Enter Mode/Enter capteur EPS si le PP2000 est utilisé comme afficheur à distance, Etiquette l'unité d'affichage et le facteur de multiplication pour la valeur affichée peuvent être notés pour raccorder l'alimentation et les signaux...
Page 28 Les paramètres peuvent être réglés avant le montage et la mise en service du capteur ou pendant le fonctionnement. (→ page 35). Mémoires Le PP2000 a une mémoire de travail et 3 mémoires mortes réinscrip- tibles (nr1, nr2, nr3). Ceci permet de •...
Page 29 3 = BU (bleu), 4 = BK (noir). Le signal de sortie OU1 du capteur est transmis au PP2000 par le proto- cole EPS. Afin d'éviter un mauvais fonctionnement dû aux tensions para- sites, un câble blindé est recommandé en cas de distance supérieure à la longueur du prolongateur fourni entre le capteur et le PP2000.
Page 30 Vérifiez de ne pas créer un mauvais fonction-nement de l'installation. Blocage / Déblocage Le capteur peut être verrouillé par PP2000 afin d'éviter une fausse pro- grammation non intentionnelle: Appuyer en Mode Run sur les deux boutons-poussoir pendant 10s. Dès que l'affichage s'éteint l'appareil est bloqué...
Page 31 PP2000. Les paramètres restent mémorisés dans la mémoire de travail du PP2000 même si l'alimentation en tension est interrompue. Ils ne seront écrasés que si un nouveau capteur est raccordé. Par la fonction Sto les paramètres du capteur sont mémorisés dans une mémoire morte du PP2000 (nr1, nr2 ou nr3).
Page 32 All manuals and user guides at all-guides.com Modifier des paramètres mémorisés dans PP2000 Pour cette opération aucun capteur ne sera Mode/Enter Set raccordé. Pour effectuer la modification procéder comme indiqué ci-dessous • Par la sélection de l'emplacement en mémoire (SEL), les paramètres en question sont chargés d’une mémoire morte (nr1, nr2 ou nr3)
Page 33 All manuals and user guides at all-guides.com Modifier des paramètres mémorisés dans PP2000 Partie 2: Appuyer sur le bouton Modifier les Mode/Enter plusieurs fois paramètres Mode/Enter Set jusqu'à ce que le paramètre désiré soit affiché. Appuyer sur le bouton Set et le maintenir appuyé.
Page 34 All manuals and user guides at all-guides.com Programmation rapide / programmation en série de capteurs paramètres capteur EPS Par la transmission (Snd) les paramètres sélectionnés sont mémorisés dans le capteur. Les paramètres deviennent effectifs immédiatement. Appuyer sur le bouton Mode/Enter plusieurs fois Mode/Enter Set jusqu'à...
Page 35 Les signaux de sortie du capteur sont fournis à la sortie du PP2000. • Le signal de sortie OU2 est directement transmis à OU2 du PP2000. • Le signal de sortie OU1 est transmis au PP2000 par le protocole EPS et disponible à OU1.
Page 36 Les paramètres réglés par le menu de programmation se trouvent dans Sto est possible le capteur et dans la mémoire de travail du PP2000. De ce fait, ils peu- vent être mémorisés en permanence avec le menu Sto (→ page 31).
Page 37 All manuals and user guides at all-guides.com Données techniques Tension d'alimentation [V] ......10,8 ... 30 DC Courant de sortie [mA] .
