marklin 05 Serie Mode D'emploi
  1. Manuels
  2. Marques
  3. marklin Manuels
  4. Jouets
  5. 05 Série
  6. Mode d'emploi
marklin 05 Serie Mode D'emploi

marklin 05 Serie Mode D'emploi

Masquer les pouces Voir aussi pour 05 Serie:

Publicité

Liens rapides

Télécharger ce manuel
All manuals and user guides at all-guides.com

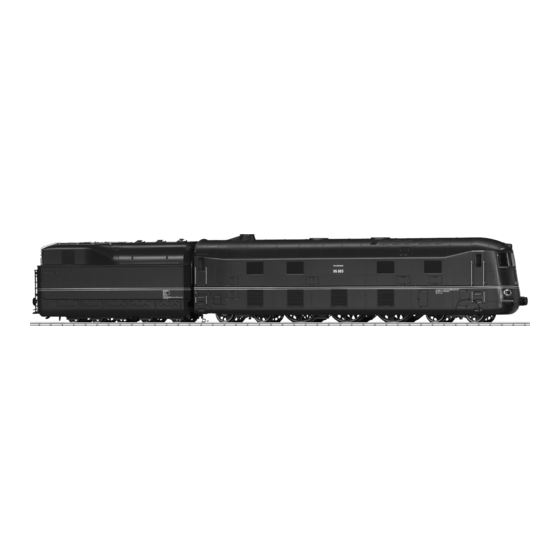

Modell der BR 05
37052

Publicité

loading

Manuels Connexes pour marklin 05 Serie

Sommaire des Matières pour marklin 05 Serie

  • Page 1 All manuals and user guides at all-guides.com Modell der BR 05 37052...
  • Page 2 All manuals and user guides at all-guides.com Informationen zum Vorbild Information about the Prototype Speed was a magic word in the railroad history of the Geschwindigkeit war das Zauberwort in der Eisen- 1930s. The search for faster and faster connections bahngeschichte der 30er-Jahre im 20.
  • Page 3 All manuals and user guides at all-guides.com Informations concernant la locomotive réele Informatie van het voorbeeld La vitesse était le mot d’ordre en vigueur dans les Snelheid was het toverwoord bij de spoorwegen in de administrations ferroviaires au cours des années 30 du dertiger jaren van de twintigste eeuw.
  • Page 4 All manuals and user guides at all-guides.com...
  • Page 5 All manuals and user guides at all-guides.com...
  • Page 6 All manuals and user guides at all-guides.com Sicherheitshinweise Funktion • Die Lok darf nur mit einem dafür bestimmten Be- • Mögliche Betriebssysteme: triebssystem (Märklin Wechselstrom-Transformator Märklin Transformer 6647, Märklin Delta, 6647, Märklin Delta, Märklin Digital oder Märklin Märklin Digital, Märklin Systems. Systems) eingesetzt werden.
  • Page 7 All manuals and user guides at all-guides.com f0 f8 Schaltbare Funktionen systems STOP mobile station Spitzensignal function + off Licht-Taste Taste f0 Rauchgenerator Taste 7 Taste f1 Betriebsgeräusch — Taste 3 Taste f2 Lokpfeife — Taste 4 Taste f3 — Taste 2 Taste f4 Zugbegegnungslicht...
  • Page 8 All manuals and user guides at all-guides.com Safety Warnings Function • This locomotive is to be used only with an operating • Possible operating systems: system designed for it (Märklin 6646/6647 AC trans- 6646 Märklin Transformer, Märklin Delta, former, Märklin Delta, Märklin Digital or Märklin Märklin Digital, Märklin Systems.
  • Page 9 All manuals and user guides at all-guides.com f0 f8 Controllable Functions systems STOP mobile station Headlights Headlight button Button f0 function + off Smoke Generator Button 7 Button f1 Sound effect: Operating sounds — Button 3 Button f2 Sound effects: Locomotive whistle —...
  • Page 10 All manuals and user guides at all-guides.com Remarques importantes sur la sécurité Fonction • La locomotive ne peut être mise en service qu’avec • Systèmes d’exploitation possibles : Märklin Trans- un système d’exploitation adéquat (Märklin courant former 6647, Märklin Delta, Märklin Digital, alternatif - transformateur 6647, Märklin Delta, Märklin Systems.
  • Page 11 All manuals and user guides at all-guides.com f0 f8 Fonctions commutables systems STOP mobile station Fanal marche function + off Touche éclairage Touche f0 Générateur de fumée marche Touche 7 Touche f1 Bruitage : Bruit d’exploitation — Touche 3 Touche f2 Bruitage : Sifflet locomotive —...
  • Page 12 All manuals and user guides at all-guides.com Veiligheidsvoorschriften Werking • De loc mag alleen met een daarvoor bestemd • Mogelijke bedrijfssystemen: bedrjfssysteem (Märklin wisselstroom transformer Märklin Transformer 6647, Märklin Delta, 6647, Märklin Delta, Märklin digitaal of Märklin Märklin Digital, Märklin Systems. Systems) gebruikt worden.
  • Page 13 All manuals and user guides at all-guides.com f0 f8 Schakelbare functies systems STOP mobile station Frontverlichting function + off Verlichtingstoets Toets f0 Rookgenerator Toets 7 Toets f1 Geluid: bedrijfsgeluiden — Toets 3 Toets f2 Geluid: locfluit — Toets 4 Toets f3 —...
  • Page 14 All manuals and user guides at all-guides.com Aviso de seguridad Función • La locomotora solamente debe funcionar en un sis- • Sistemas operativos posibles: tema de corriente propio (Märklin corriente alterna Märklin transformador 6647, Märklin Delta, – transformador 6647 – Märklin Delta – Märklin Digital, Märklin Systems.
  • Page 15 All manuals and user guides at all-guides.com f0 f8 Funciones posibles systems STOP mobile station Faros frontales encendido function + off Tecla de luz Tecla f0 Generador de humo encendido Tecla 7 Tecla f1 Ruido: ruido de explotación — Tecla 3 Tecla f2 Ruido del silbido —...
  • Page 16 All manuals and user guides at all-guides.com Avvertenze per la sicurezza Funzionamento • Tale locomotiva deve essere impiegata soltanto con • Possibili sistemi di funzionamento: Märklin Trans- un sistema di funzionamento adeguato per questa former 6647, Märklin Delta, Märklin Digital, (trasformatore per corrente alternata Märklin 6647, Märklin Systems.
  • Page 17 All manuals and user guides at all-guides.com f0 f8 Funzioni commutabili systems STOP mobile station Illuminazione di testa accesa function + off Tasto illuminazione Tasto f0 Apparato fumogeno accesa Tasto 7 Tasto f1 Rumore: rumori di esercizio — Tasto 3 Tasto f2 Rumore: Fischio —...
  • Page 18 All manuals and user guides at all-guides.com Säkerhetsanvisningar Funktion • Loket får endast köras med ett därtill avsett drift- • Möjliga driftsystem: Märklin Transformer 6647, system (Märklin Växelström-transformator 6647, Märklin Delta, Märklin Digital, Märklin Systems. Märklin Delta, Märklin Digital eller •...
  • Page 19 All manuals and user guides at all-guides.com f0 f8 Kopplingsbara funktioner systems STOP mobile station Frontstrålkastare till function + off Belysningsknapp Knapp f0 Röksats till Knapp 7 Knapp f1 Ljud: Trafikljud — Knapp 3 Knapp f2 Ljud: Lokvissla — Knapp 4 Knapp f3 —...
  • Page 20 All manuals and user guides at all-guides.com Vink om sikkerhed Funktion • Lokomotivet må kun bruges med et driftssystem • Mulige driftssystemer: Märklin Transformer 6647, (Märklin vekselstrøm-transformator 6647, Märklin Märklin Delta, Märklin Digital, Märklin Systems. Delta, Märklin Digital eller Märklin Systems), der er •...
  • Page 21 All manuals and user guides at all-guides.com f0 f8 Styrbare funktioner systems STOP mobile station Frontbelysning til 1) function + off Belysningsknap Knap f0 Røggenerator Knap 7 Knap f1 Lyd: Driftslyd — Knap 3 Knap f2 Lyd: Lokomotivfløjte — Knap 4 Knap f3 —...
  • Page 22 All manuals and user guides at all-guides.com Lokparameter einstellen mit der Control Unit Setting Locomotive Parameters with the Control Unit 1. Voraussetzung: Aufbau wie Grafik S. 26. Nur die zu verändernde Lok ist auf dem Gleis. 1. Requirement: Setup as in diagram on page 26. Only the locomotive to be changed can be on the track.
  • Page 23 All manuals and user guides at all-guides.com Réglage des paramètres de la loco avec la Control Unit Locparameters instellen met de Control Unit 1. Voorwaarde: opbouw zoals tekening op pagina 26. 1. Condition : Montage comme sur illustration en Alleen de loc die gewijzigd moet worden op de rails. page 26.
  • Page 24 All manuals and user guides at all-guides.com Parámetros de la locomotora configurables con el Impostazione dei parametri della locomotiva con la Control Unit Control Unit 1. Condición previa: montaje como el gráfico pág. 26 1. Predisposizione: assetto come da schema a pag. En la vía debe encontrarse solamente la locomo- 26.
  • Page 25 All manuals and user guides at all-guides.com Lokparametrar ställs in med Control Unit Indstilling af lokomotivparametre med Control Unit 1. Förutsättning: Montering som visas enligt grafik på 1. Forudsætning: Opbygning som på grafikken s. 26. s. 26. Endast det lok som ska ändras ska finnas på Kun det lokomotiv, der skal ændres, er på...
  • Page 26 All manuals and user guides at all-guides.com Lokparameter mit Control Unit ändern. Changing Locomotive Parameters with the Control Unit. Modification des paramètres avec la Control Unit. Locparameter wijzigen met de Control Unit. Modificar los parámetros de la locomotora con el Control Unit. Modifica dei parametri della locomotiva con la Control Unit.
  • Page 27 All manuals and user guides at all-guides.com Lokparameter ändern mit der Control Unit 6021. Changing Locomotive Parameters with the 6021 Control Unit. Modification des paramètres de la locomotive avec la Control Unit 6021. Locparameter wijzigen met de Control Unit 6021. Modificar los parámetros de la locomotora con el Control Unit 6021.
  • Page 28 All manuals and user guides at all-guides.com Parameter • Parameter • Paramètre • Parameter • Register • Register • Wert • Value • Registre • Register • Valeur • Waarde • Parámetro • Parametro • Parameter • Parameter Registro • Registro • Valor •...
  • Page 29 All manuals and user guides at all-guides.com Übergangsgleis / Steigung und Bogenanfang Bremsschläuche für Vitrinenbetrieb Transfer rail / gradient and start of bend Brake hoses for display Rail de transition / montée et début de courbe Conduits de freins pour l’exposition en vitrine Overgangsrail / Steiging en boogbegin Remslangen voor het gebruik in de vitrine Vía de transición / cuesta e inicio de la curva...
  • Page 30 All manuals and user guides at all-guides.com Tenderdach öffnen (Kohle-Imitat sichtbar) Opening the tender roof (opened: Imitation coal can be seen) Ouvrir le toit du tender (imitation de charbon visible) Tenderdak openen (kolenimitatie zichtbaar) Abrir el techo del tender (se ve la imitación del carbón) Apertura del tetto del tender (visibile l’imitazione del carbone) Tendertaket öppnas (Kolimitat syns) Åbn tendertaget (Det imiterede kul er synligt)
  • Page 31 All manuals and user guides at all-guides.com Drehgestelle demontieren. Desmontaje de los carros. Vorsicht: Drehgestell vorne und hinten Atención: no cambiar los carros de inklusive der Federung / Halterung nicht lugar incluidos los soportes vertauschen. y muelles. Tipp: Nie gleichzeitig beide Drehgestelle Recomendación: no desmontar nunca demontieren.
  • Page 32 All manuals and user guides at all-guides.com Gehäuse abnehmen Removing the body Enlever le boîtier Kap afnemen Retirar la carcasa Smontare il mantello Kåpan tas av Overdel tages af...
  • Page 33 All manuals and user guides at all-guides.com Rauchsatz nachrüstbar Potentielle Fehlerquellen beim Rauchgenerator Can be equipped with a smoke unit • Der Rauchgenerator darf nur maximal halb mit Générateur de fumée remplaçable Rauchöl gefüllt sein. Met rookgarnituur om te bouwen •...
  • Page 34 All manuals and user guides at all-guides.com Causes d‘erreurs potentielles Avec le générateur Potenziali origini di guasti nel caso dell’apparato fumigène fumogeno • Le générateur fumigène ne peut pas être rempli de • L’apparato fumogeno come massimo deve essere liquide fumigène au-delà de la moitié du tube. riempito solamente a metà...
  • Page 35 All manuals and user guides at all-guides.com Kupplung austauschen Exchanging the close coupler Remplacement de l’attelage court Omwisselen van de kortkoppeling Enganches cortos Sostituzione del gancio corto Utbyte av kortkoppel Udskiftning af kortkoblingen...
  • Page 36 All manuals and user guides at all-guides.com Haftreifen auswechseln Changing traction tires Changer les bandages d’adhérence Antislipbanden vervangen Cambio de los aros de adherencia Sostituzione delle cerchiature di aderenza Slirskydd byts Friktionsringe udskiftes...
  • Page 37 All manuals and user guides at all-guides.com Schmierung nach etwa 40 Betriebsstunden. Nur sparsam ölen (max. 1 Tropfen). Lubrication after approximately 40 hours of operation. Oil sparingly (max. 1 drop). Graissage après environ 40 heures de marche. Lubrifiez en très petite quantité (1 goutte max.). Smering na ca.
  • Page 38 All manuals and user guides at all-guides.com Schleifer auswechseln Changing the pickup shoe Changer le frotteur Vervangen van het sleepcontact Cambio del patín toma-corriente Sostituzione del pattino Byt släpsko Udskiftning af slæbesko 2 mm...
  • Page 39 All manuals and user guides at all-guides.com Kontaktfedern an den Treibachsen wechseln. Changing the Contact Springs on the Driving Axles. Remplacer les ressorts de contact sur les roues motrices. Contactveren van de drijfassen vervangen. Cambio de los muelles de contacto en las ruedas motrices. Sostituzione delle mollette di contatto sugli assi motori.
  • Page 40 All manuals and user guides at all-guides.com...
  • Page 41 All manuals and user guides at all-guides.com Lok-Aufbau 139 269 27 Haltebügel 222 005 Windleitblech, links 225 071 Windleitblech, rechts 225 074 28 Druckfeder 765 690 Pfeife 225 065 29 Treibradsatz, Achse A 225 011 Handrad 219 657 30 Treibradsatz, Achse B 225 015 Führerhaus 139 270...
  • Page 42 All manuals and user guides at all-guides.com...
  • Page 43 All manuals and user guides at all-guides.com 46 Tender-Aufbau 139 271 53 Decoder 139 275 47 Kohleneinsatz 143 491 54 Senkschraube 786 790 48 Oberteil 229 701 Scheibe 610 692 49 Faltenbalg 225 118 55 Lautsprecher 508 617 50 Leiter 225 109 56 Haltebügel 209 693...
  • Page 44 All manuals and user guides at all-guides.com This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interfe- rence that may cause undesired operation.

Ce manuel est également adapté pour:

37052
