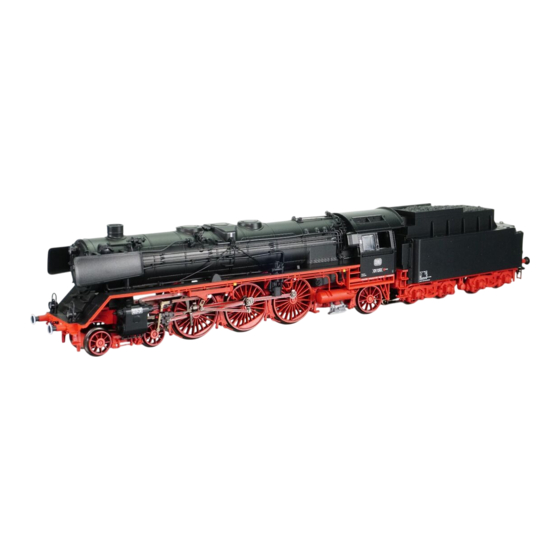

Modell der BR 01 150
39013

Publicité

loading

Manuels Connexes pour marklin 01 150 Serie

Sommaire des Matières pour marklin 01 150 Serie

  • Page 1 All manuals and user guides at all-guides.com Modell der BR 01 150 39013...
  • Page 2 All manuals and user guides at all-guides.com Informationen zum Vorbild Information about the Prototype Als erste Schnellzuglokomotiven nach dem Einheitsprogramm The two-cylinder class 01 locomotives were delivered starting der Deutschen Reichsbahn wurden ab 1925 die Zweizylinder- in 1925 by Borsig and AEG as the first express locomotive maschinen der Baureihe 01 von Borsig und AEG abgeliefert.
  • Page 3 All manuals and user guides at all-guides.com Informations concernant la locomotive réele Informatie van het voorbeeld Premières locomotives pour trains rapides dans le cadre Als eerste sneltreinlocomotief na het eenheidsprogramma van du programme d’unification de la Deutsche Reichsbahn, de Deutschen Reichsbahn, werden vanaf 1925 de tweecilin- les machines à...
  • Page 4 All manuals and user guides at all-guides.com Sicherheitshinweise Funktion • Die Lok darf nur mit einem dafür bestimmten Betriebssys- • Mögliche Betriebssysteme: Märklin Transformer 6647, tem (Märklin Wechselstrom-Transformator 6647, Märklin Delta, Märklin Digital, Märklin Systems. Märklin Delta, Märklin Digital oder Märklin Systems) •...
  • Page 5 All manuals and user guides at all-guides.com central systems Schaltbare Funktionen station STOP mobile station Spitzensignal function + off Licht-Taste Taste f0 Rauchgenerator Taste 7 Taste f1 Geräusch: Dampftriebwerk — Taste 3 Taste f2 Geräusch: Lokpfeife — Taste 4 Taste f3 —...
  • Page 6 All manuals and user guides at all-guides.com Safety Warnings Function • This locomotive is to be used only with an operating system • Possible operating systems: 6646/6647 Märklin Transfor- designed for it (Märklin 6646/6647 AC transformer, mer, Märklin Delta, Märklin Digital, Märklin Systems. Märklin Delta, Märklin Digital or Märklin Systems).
  • Page 7 All manuals and user guides at all-guides.com central Controllable Functions systems station STOP mobile station Headlights function + off Headlight button Button f0 Smoke Generator Button 7 Button f1 Locomotive operating sounds — Button 3 Button f2 Locomotive Whistle — Button 4 Button f3 —...
  • Page 8 All manuals and user guides at all-guides.com Remarques importantes sur la sécurité Fonction • La locomotive ne peut être mise en service qu’avec un • Systèmes d’exploitation possibles : système d’exploitation adéquat (Märklin courant alternatif Märklin Transformer 6647, Märklin Delta, Märklin Digital, - transformateur 6647, Märklin Delta, Märklin Digital ou Märklin Systems.
  • Page 9 All manuals and user guides at all-guides.com central Fonctions commutables systems station STOP mobile station Fanal marche function + off Touche éclairage Touche f0 Générateur de fumée marche Touche 7 Touche f1 Bruit de roulement — Touche 3 Touche f2 Sifflet locomotive —...
  • Page 10 All manuals and user guides at all-guides.com Veiligheidsvoorschriften Werking • De loc mag alleen met een daarvoor bestemd bedrjfssys- • Mogelijke bedrijfssystemen: Märklin Transformer 6647, teem (Märklin wisselstroom transformator 6647, Märklin Delta, Märklin Digital, Märklin Systems. Märklin Delta, Märklin digitaal of Märklin Systems) gebruikt •...
  • Page 11 All manuals and user guides at all-guides.com central Schakelbare functies systems station STOP mobile station Frontverlichting function + off Verlichtingstoets Toets f0 Rookgenerator Toets 7 Toets f1 Geluid: Rijgeluiden — Toets 3 Toets f2 Geluid: Locfluit — Toets 4 Toets f3 —...
  • Page 12 All manuals and user guides at all-guides.com Aviso de seguridad Función • La locomotora solamente debe funcionar en un sistema de • Sistemas operativos posibles: Märklin transformador 6647, corriente propio (Märklin corriente alterna – transformador Märklin Delta, Märklin Digital, Märklin Systems. 6647 –...
  • Page 13 All manuals and user guides at all-guides.com central Funciones posibles systems station STOP mobile station Faros frontales encendido function + off Tecla de luz Tecla f0 Generador de humo 1) encendido Tecla 7 Tecla f1 Ruido de marcha — Tecla 3 Tecla f2 Silbido de la locomotora —...
  • Page 14 All manuals and user guides at all-guides.com Avvertenze per la sicurezza Funzionamento • Tale locomotiva deve essere impiegata soltanto con un sis- • Possibili sistemi di funzionamento: Märklin Transformer tema di funzionamento adeguato per questa (trasformatore 6647, Märklin Delta, Märklin Digital, Märklin Systems. per corrente alternata Märklin 6647, Märklin Delta, •...
  • Page 15 All manuals and user guides at all-guides.com central Funzioni commutabili systems station STOP mobile station Illuminazione di testa accesa function + off Tasto illuminazione Tasto f0 Apparato fumogeno 1) accesa Tasto 7 Tasto f1 Rumore di marcia — Tasto 3 Tasto f2 Fischio da locomotiva —...
  • Page 16 All manuals and user guides at all-guides.com Säkerhetsanvisningar Funktion • Loket får endast köras med ett därtill avsett driftsystem • Möjliga driftsystem: Märklin Transformer 6647, (Märklin Växelström-transformator 6647, Märklin Delta, Märklin Delta, Märklin Digital, Märklin Systems. Märklin Digital eller Märklin Systems). •...
  • Page 17 All manuals and user guides at all-guides.com Kopplingsbara funktioner central systems station STOP mobile station Frontstrålkastare till function + off Belysningsknapp Knapp f0 Röksats 1) till Knapp 7 Knapp f1 Ljud: Körljud — Knapp 3 Knapp f2 Ljud: Lokvissla — Knapp 4 Knapp f3 —...
  • Page 18 All manuals and user guides at all-guides.com Vink om sikkerhed Funktion • Lokomotivet må kun bruges med et driftssystem (Märklin • Mulige driftssystemer: Märklin Transformer 6647, vekselstrøm-transformator 6647, Märklin Delta, Märklin Delta, Märklin Digital, Märklin Systems. Märklin Digital eller Märklin Systems), der er beregnet •...
  • Page 19 All manuals and user guides at all-guides.com Styrbare funktioner central systems station STOP mobile station Frontbelysning function + off Belysningsknap Knap f0 Røggenerator 1) Knap 7 Knap f1 Lyd:Kørelyd — Knap 3 Knap f2 Lyd:Lokomotivfløjte — Knap 4 Knap f3 —...
  • Page 20 All manuals and user guides at all-guides.com Lokparameter einstellen mit der Control Unit Setting Locomotive Parameters with the Control Unit 1. Voraussetzung: Aufbau wie Grafik S. 24. 1. Requirement: Setup as in diagram on page 24. Only the Nur die zu verändernde Lok ist auf dem Gleis. locomotive to be changed can be on the track.
  • Page 21 All manuals and user guides at all-guides.com Réglage des paramètres de la loco avec la Control Unit Locparameters instellen met de Control Unit 1. Condition: Montage comme sur illustration en page 24. 1. Voorwaarde: opbouw zoals tekening op pagina 24. Alleen Seule la loco à...
  • Page 22 All manuals and user guides at all-guides.com Parámetros de la locomotora configurables con el Control Unit Impostazione dei parametri della locomotiva con la Control Unit 1. Condición previa: montaje como el gráfico pág. 24. En la vía 1. Predisposizione: assetto come da schema a pag. 24. debe encontrarse solamente la locomotora a configurar.
  • Page 23 All manuals and user guides at all-guides.com Lokparametrar ställs in med Control Unit Indstilling af lokomotivparametre med Control Unit 1. Förutsättning: Montering som visas enligt grafik på s. 24. 1. Forudsætning: Opbygning som på grafikken s. 24. Kun det Endast det lok som ska ändras ska finnas på spåret. lokomotiv, der skal ændres, er på...
  • Page 24 All manuals and user guides at all-guides.com Lokparameter mit Control Unit ändern. Changing Locomotive Parameters with the Control Unit. Modification des paramètres avec la Control Unit. Locparameter wijzigen met de Control Unit. Modificar los parámetros de la locomotora con el Control Unit. Modifica dei parametri della locomotiva con la Control Unit.
  • Page 25 All manuals and user guides at all-guides.com Lokparameter ändern mit der Control Unit 6021. Changing Locomotive Parameters with the 6021 Control Unit. Modification des paramètres de la locomotive avec la Control Unit 6021. Locparameter wijzigen met de Control Unit. Modificar los parámetros de la locomotora con el Control Unit 6021. Modifica dei parametri della locomotiva con la Control Unit 6021.
  • Page 26 All manuals and user guides at all-guides.com Parameter • Parameter • Register • Register • Wert • Value • Paramètre • Parameter • Registre • Register • Valeur • Waarde • Parámetro • Parametro • Registro • Registro • Valor • Valore • Parameter •...
  • Page 27 All manuals and user guides at all-guides.com Kolbenstangenschutzrohr einsetzen Rauchsatz nachrüstbar How to install the cylinder rot protector Can be equipped with a smoke unit Insérer le tube de protection de la lige de piston Générateur de fumée remplaçable Beschermbuis cilinderstang plaatsen Met rookgarnituur om te bouwen Colocar el tubo protector de la biela El equipo de humo se puede colocar posteriormente...
  • Page 28 All manuals and user guides at all-guides.com Kontaktfeder Lok Potentielle Fehlerquellen beim Rauchgenerator Contact spring on the • Der Rauchgenerator darf nur maximal halb mit Rauchöl locomotive gefüllt sein. Ressort de contact • Im Rauchgenerator darf sich keine Luftblase befinden. locomotive •...
  • Page 29 All manuals and user guides at all-guides.com Potentiële storingsoorzaken bij rookgeneratoren Potenziali origini di guasti nel caso dell’apparato fumogeno • De rookgenerator mag maximaal half met rookolie gevuld • L’apparato fumogeno come massimo deve essere riempito worden. solamente a metà di olio vaporizzabile. •...
  • Page 30 All manuals and user guides at all-guides.com Übergangsgleis / Steigung und Bogenanfang Transfer rail / gradient and start of bend Rail de transition / montée et début de courbe Overgangsrail / Steiging en boogbegin Vía de transición / cuesta e inicio de la curva Binario di raccordo / pendenza ed inizio della curva Övergångsräls / stigning och början av kurva Overgangsspor / stigning og kurvestart...
  • Page 31 All manuals and user guides at all-guides.com Kurzkupplung zwischen Lok und Tender verstellbar Close coupling between locomotive and tender is adjustable Attelage court réglable entre locomotive et tender Kortkoppeling tussen loc en tender is verstelbaar El enganche corto ajustable entre locomotora y ténder Aggancio corto regolabile tra locomotiva e tender Kortkopplet mellan lok och tender kan regleras Kortkobling mellem lok og tender indstillelig...
  • Page 32 All manuals and user guides at all-guides.com Schmierung nach etwa 40 Betriebsstunden Lubrication after approximately 40 hours of Graissage après environ 40 heures de marche Smering na ca. 40 bedrijfsuren Engrase a las 40 horas de funcionamiento Lubrificazione dopo circa 40 ore di funzionamento Smörjning efter ca.
  • Page 33 All manuals and user guides at all-guides.com Gehäuse abnehmen Removing the body Enlever le boîtier Kap afnemen Retirar la carcasa Smontare il mantello Kåpan tas av Overdel tages af Haftreifen auswechseln Changing traction tires Changer les bandages d’adhérence Antislipbanden vervangen Cambio de los aros de adherencia Sostituzione delle cerchiature di aderenza Slirskydd byts...
  • Page 34 All manuals and user guides at all-guides.com Schmierung nach etwa 20 Betriebsstunden Lubrication after approximately 20 hours of Graissage après environ 20 heures de marche Smering na ca. 20 bedrijfsuren Engrase a las 20 horas de funcionamiento Lubrificazione dopo circa 20 ore di funzionamento Smörjning efter ca.
  • Page 35 All manuals and user guides at all-guides.com Schnecke sparsam fetten, 1 Tropfen je Bohrung Grease the worm gear sparingly, 1 drop per opening. Graissage parcimonieux de la vis sans fin, une goutte par trou. Wormwiel spaarzaam smeren, 1 druppel per boring. Engrasar con una pequeña cantidad de grasa el sin fin, 1 gota por cada agujero Si lubrifichi moderatamente la vite senza fine, 1 goccia in ciascun foro Snäckorna smörjes mycket sparsamt, 1 droppe olja i varje smörjhål.
  • Page 36 All manuals and user guides at all-guides.com Nach dem Schmieren der Schnecke Kabel und Flexleiter Klebeband Tape wieder mit Klebeband fixieren. Bande adhèsive After you have greased the worm gear fix the cable and the flex Plakband wire in place again with tape. Cinta adhesiva Nastro adesivo Après avoir graissé...
  • Page 37 All manuals and user guides at all-guides.com Beim Aufsetzen des Lokgehäuses die Kabel beachten. Please pay attention to the wires when putting the locomotive body on the frame. Faire attention aux fils lors de la mise en place de la superstructure de la loco. Let op de draden bij het terugplaatsen van de lockap.
  • Page 38 All manuals and user guides at all-guides.com Kupplung austauschen Bremsschläuche für Vitrinenbetrieb Exchanging the close coupler Brake hoses for display Remplacement de l’attelage court Conduits de freins pour l’exposition en vitrine Omwisselen van de kortkoppeling Remslangen voor het gebruik in de vitrine Enganches cortos Juego de tubos de frenos para modelos en vitrina Sostituzione del gancio corto...
  • Page 39 All manuals and user guides at all-guides.com Schleifer auswechseln Changing the pickup shoe Changer le frotteur Vervangen van het sleepcontact Cambio del patín toma-corriente Sostituzione del pattino Byt släpsko Udskiftning af slæbesko 2 mm...
  • Page 40 All manuals and user guides at all-guides.com...
  • Page 41 All manuals and user guides at all-guides.com 1 Lok-Aufbau komplett 138 777 30 Speisewasserpumpe 107 304 2 Führerhaus 138 780 31 Pumpenträger 109 187 3 Glasteile 116 476 32 Hauptluftbehälter links 109 189 4 Kessel 109 212 33 Hauptluftbehälter rechts 109 188 5 Umlauf 138 779...
  • Page 42 All manuals and user guides at all-guides.com...
  • Page 43 All manuals and user guides at all-guides.com 58 Distanzring 206 262 85 Haltebügel 209 442 59 Sechskantmutter 499 830 86 Boden 109 201 60 Sechskantansatzschraube 499 840 87 Leitung links 109 203 61 Sechskantansatzschraube 223 431 88 Leitung rechts 109 202 62 Treibradsatz A 138 764 89 Puffer...
  • Page 44 All manuals and user guides at all-guides.com This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
