9

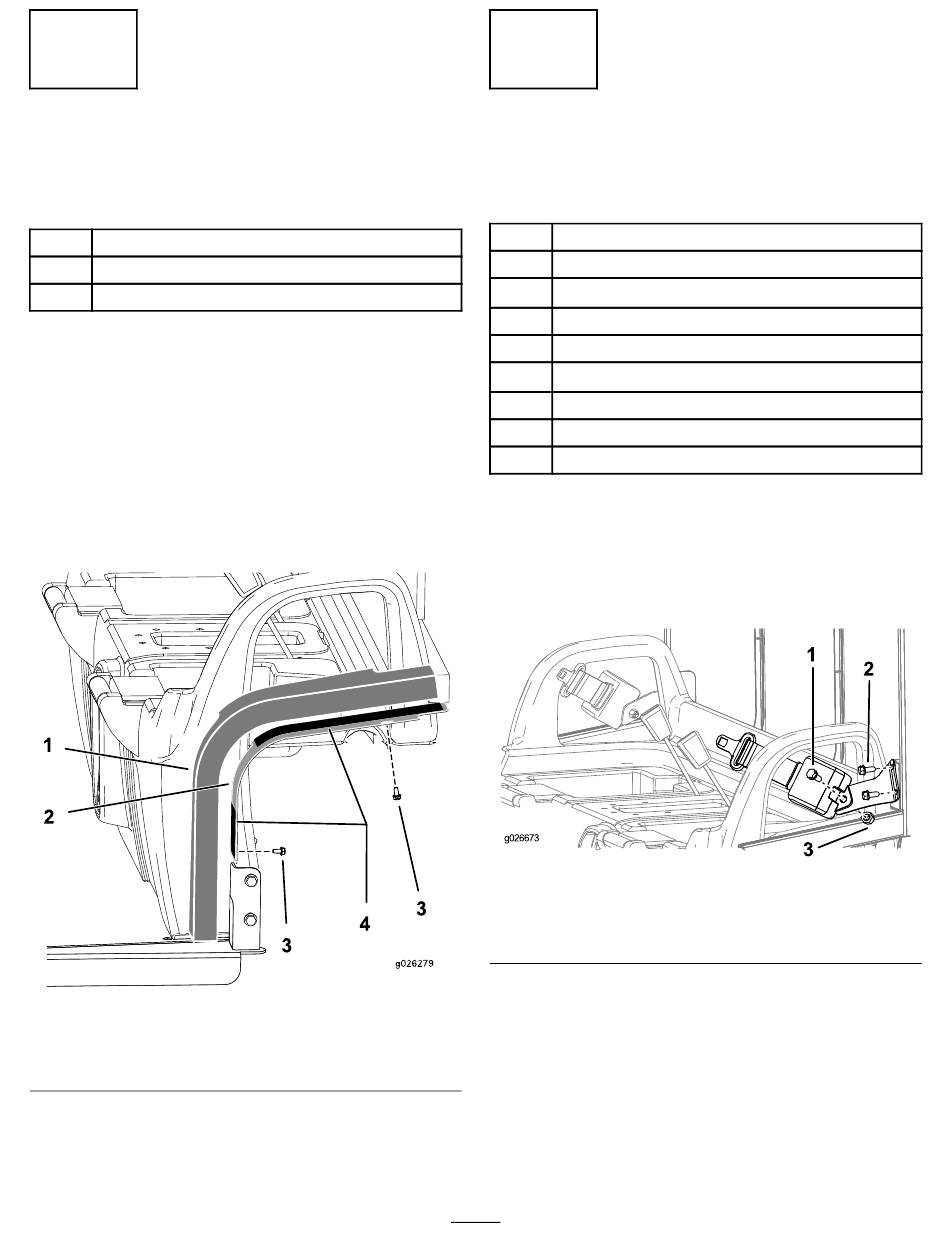

Pose des panneaux
latéraux
Pièces nécessaires pour cette opération:
2
Panneaux latéraux
4
Boulons(¼ po)
2
Panneau latéral en mousse
Procédure
1.
Fixez les plaques de montage sur la cabine à
l'aide de 4 boulons (¼ po), comme montré à la
Figure
7.
2.
Serrez les boulons à un couple de 10,17 à
12,43 N·m (90 à 110 po-lb).
3.
Retirez la pellicule protectrice du ruban adhésif
double face sous les plaques de montage
(Figure
7).
1. Panneau en mousse
2. Plaques de montage
4.
Montez les panneaux en mousse sur l'ensemble
(Figure
7).
Figure 7
3. Boulons (¼ po)
4. Ruban adhésif double face
10
Installation des ceintures
de sécurité
Pièces nécessaires pour cette opération:
2
Ancrage de ceinture de sécurité
4
Boulons (⅜ x ¾ po)
4
Écrous (⅜ po)
2
Côté boucle de ceinture de sécurité
4
Boulon (7/16 po)
4
Écrou (7/16 po)
2
Support de ceinture de sécurité
2
Ceinture de sécurité
2
Boulon (⅜ x ⅞ po)
Procédure
1.
Fixez un support de ceinture de sécurité sur
chacune des pattes de la structure ROPS à
l'aide de 2 boulons (⅜ po), comme montré à la
Figure
8.
1. Boulon (7/16 po)
2. Boulon (⅜ x ⅞ po)
2.
Serrez les 4 boulons (⅜ po) à un couple de 37 à
g026279
45 N·m (27 à 33 pi-lb).
3.
Fixez l'extrémité rétractable de chaque ceinture
de sécurité à chaque support d'ancrage au
moyen d'un boulon (7/16 po) et d'un écrou
(7/16 po), comme montré à la
Remarque:
d'origine d'une structure ROPS, les ancrages de
ceinture de sécurité sont déjà en place; passez
9
Figure 8
3. Écrou (7/16 po)
Figure
Si votre machine est équipée
g026673
8.
