Installation/Operation/Parts
For further operating, installation, or
maintenance assistance:
Call 1-888-782-7483
English . . . . . . . . . .Pages 2-12
293 WRIGHT STREET, DELAVAN, WI 53115 WWW.STA-RITE.COM
PH: 888-782-7483
© 2013 Pentair, Ltd. All Rights Reserved.

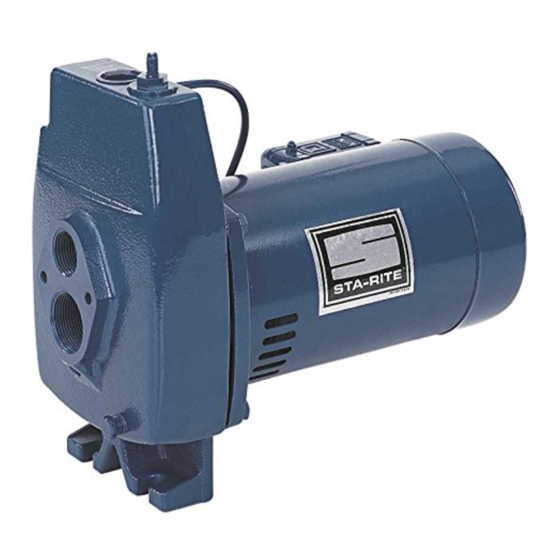

Convertible Deep Well Jet Pumps
Pompe à éjecteur transformables
Bombas convertibles tipo "jet"
Installation/Fonctionnement/Pièces
Pour plus de renseignements
concernant l'utilisation,
l'installation ou l'entretien,
Composer le 1 (888) 782-7483
Français . . . . . . . .Pages 13-23
OWNER'S MANUAL
NOTICE D'UTILISATION
pour puits profonds
MANUAL DEL USUARIO
para pozos profundos
Instalación/Operación/Piezas
1859 0795
Para mayor información sobre el
funcionamiento, instalación o
mantenimiento de la bomba:
Llame al 1-888-782-7483
Español . . . . . . . Paginas 24-34
S920 (Rev. 02/04/13)
Publicité
Table des Matières
Manuels Connexes pour Pentair STA-RITE FSLCH-L
Sommaire des Matières pour Pentair STA-RITE FSLCH-L
- Page 1 Français . . . . . . . .Pages 13-23 Español . . . . . . . Paginas 24-34 293 WRIGHT STREET, DELAVAN, WI 53115 WWW.STA-RITE.COM PH: 888-782-7483 S920 (Rev. 02/04/13) © 2013 Pentair, Ltd. All Rights Reserved.
-
