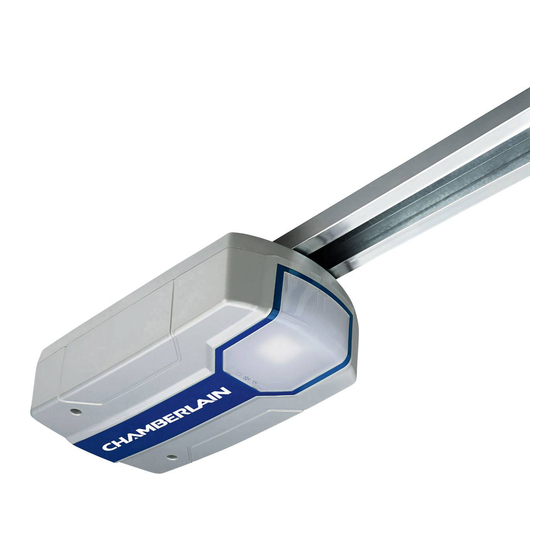

Motorisation pour porte de garage Chamberlain Comfort
ML700EV 700 N

Publicité

loading

Sommaire des Matières pour Chamberlain COMFORT ML700EV

  • Page 1 Manuel de l’utilisateur - Produit 1: Motorisation pour porte de garage Chamberlain Comfort ML700EV 700 N...
  • Page 2 ® Notice de montage et de commande pour entraînements de portes de garage COMFORT...
  • Page 3 1 Consignes de sécurité générales ......2 27 Commande de l’entraînement de porte ....8 2 Utilisation conforme .
  • Page 4 ATTENTION! VEUILLEZ TOUT D’ABORD LIRE CES RÈGLES DE SÉCURITÉ IMPORTANTES! Consignes de sécurité générales Avant de commencer l’installation : Veuillez lire le mode d’emploi et surtout les consignes de sécurité ci-après. Conservez le mode d’emploi pour pouvoir vous y référer ultérieurement et remettez-le à...
  • Page 5 Vue d’ensemble des pièces (tête 7. Adaptateur pour pignon System™ requis. Consultez votre détaillant. d’entraînement) : d’entraînement E. Bras spécial – The Chamberlain Arm™.à utiliser sur les types de porte B 1. Tête d’entraînement 8. Bras de porte cintré et D. 2. Télécommande 9.
  • Page 6 Montage de l’entraînement de porte Montage de l’entraînement de porte 12.1 Consignes importantes pour un montage sûr. Détermination du milieu de la porte Respecter toutes les consignes de montage. de garage Un montage erroné peut causer de graves blessures. En cas de travail au-dessus du corps, les yeux doivent être protégés par Assemblage du rail des lunettes de sécurité.
  • Page 7 Fixation du bras de porte au chariot Suspension de l’entraînement de porte Le bras de porte droit est déjà prémonté. En tirant sur la poignée rouge, Ouvrez entièrement la porte, posez l’entraînement sur la porte (Fig. A). vous déverrouillez le chariot de la courroie afin de pouvoir le déplacer Posez une cale de bois / carton sous l’endroit marqué...
  • Page 8 La porte inverse son sens de déplacement à chaque obstacle pendant la Une barrière photoélectrique peut être installée après l’installation et le fermeture. Visitez notre site sous www.chamberlain.eu ou scannez avec réglage de l’entraînement (bornes 2+3). La notice d’installation est incluse votre Smartphone le code au dos de la présente notice pour accéder à...
  • Page 9 Fermeture automatique plémentaires au moyen de la touche d’apprentissage ronde jaune. Description de la fonction : La barrière photoélectrique de sécurité Chamberlain doit être installée 1. Appuyez et relâchez la touche d’apprentissage jaune de l’entraînement. selon EN60335-1-95. Le témoin d’apprentissage s’allume en continu durant 30 secondes (1).
  • Page 10 Remarques : - A l’interruption de la barrière photoélectrique, le temps d’écoulement est réinitialisé (il recommence). - La fermeture automatique ne fonctionne pas à partir de la position de second arrêt. - L’entraînement de la porte de garage doit avoir atteint la position de fin de course HAUT afin d’activer la fermeture automatique.
  • Page 11 Appliquer les écritaux de sécurité Commande de l’entraînement de porte (Fig. 28) Ouverture / fermeture automatique de la porte : Nettoyage et maintenance L’entraînement peut être actionné à l’aide des appareils suivants : • Télécommande : appuyez sur la touche jusqu’à ce que la porte se mette Avant chaque nettoyage, entretien ou maintenance, en mouvement.
  • Page 12 30.2 Questions fréquentes Remplacer la pile de la télécommande 1. L’entraînement de porte ne peut pas être actionné avec la Pile de la télécommande : télécommande : les piles de la télécommande ont une durée de vie extrêmement longue. • L’entraînement est-il branché à l’alimentation électrique ? Si une lampe Si la portée d’émission se réduit, les piles doivent être remplacées.
  • Page 13 6. La porte s’ouvre, mais ne ferme pas : 14. Le rail de l’entraînement fléchit : • Vérifiez la barrière photoélectrique si elle est installée. Si la DEL clignote sur • La porte est très lourde, très lourde, fonctionne difficilement ou est en la barrière photoélectrique, l’orientation doit être corrigée.
  • Page 14 TABLEAU DE DIAGNOSTIC L’entraînement de garage est équipé d’une fonction de diagnostic. Les touches HAUT et BAS de la commande clignotent. Comptez le nombre de clignote- ments de la touche respective entre deux pauses de clignotement. L’événement indiqué est toujours le dernier survenu. AFFICHAGE SYMPTOME MESURE CORRECTIVE...
  • Page 15 AFFICHAGE SYMPTOME MESURE CORRECTIVE Touche Touche HAUT Le branchement 1+2 du commuta- Défaut du câble d’alimentation. Ne pas poser le câble conjointement à un câble de teur mural est court-circuité pendant 230 V. Poser un nouveau câble à des fins d’essai. plus de 4 secondes.
  • Page 16 Fréquence d’exploitation ... . .6 bandes (433 MHz / 868 MHz) REMARQUE : Chamberlain recommande explicitement le montage de la barrière photoélectrique pour tous les entraînements de portes de garage !
