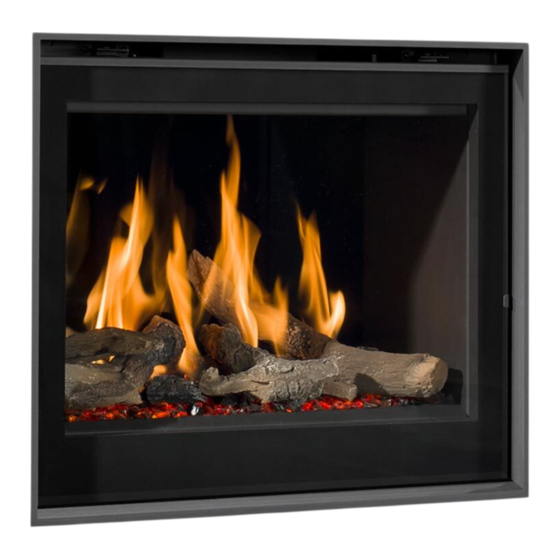

- Page 1 Manuel utilisateur Smart Bell 80/60 MF Numéro de série : Date de production :...
- Page 2 écrite de Barbas Bellfires BV. Ce document pourrait comporter des inexactitudes techniques ou des erreurs typographiques. Barbas Bellfires BV se réserve le droit de réviser le contenu de ce document de temps en temps. Informations de contact...
- Page 3 Table des matières Table des matières À propos de ce document................ 5 Mode d'emploi de ce document....................5 Avertissements et précautions utilisés dans ce document............5 Documentation connexe......................5 Description....................6 Utilisation prévue......................... 6 Vue d'ensemble de l'appareil....................... 6 Vue d'ensemble de la télécommande..................7 2.3.1 Vue d'ensemble des boutons....................7 2.3.2 Vue d'ensemble de l'écran....................
- Page 4 Table des matières Dépannage.................... 24 Table de dépannage........................24 Procédures de dépannage......................24 6.2.1 Remplacer les piles de la télécommande............... 24 Données techniques................26 Spécifications techniques / Fiche produit...................26 Conditions de la garantie............... 28 Déclaration de conformité UE..............30 Smart Bell 80-60...
- Page 5 Utilisez l'appareil • Exécuter la maintenance basique Ce document se réfère à la Smart Bell 80/60 MF étant « l'appareil ». Ce document est un élément essentiel de votre appareil. Lisez-le attentivement avant de travailler sur l'appareil. Conservez-le en lieu sûr.
- Page 6 Description Description Utilisation prévue Utilisez l'appareil uniquement pour chauffer la pièce dans laquelle il est installé. N'utilisez l'appareil à aucune autre fin. Vue d'ensemble de l'appareil Élément Description Vitre La vitre thermorésistante maintient les gaz de conduit dans l'appareil et assure l'herméticité de la chambre de combustion Logement du brûleur Partie supérieure de la grille et du brûleur à...
- Page 7 Description Élément Description Logement de convection Collecte l'air de convection chauffé. L'air de convection présente un flux montant naturel et est extrait par les ouvertures frontales su- périeures de l'appareil. Kit de ventilateur de convection (option) Pulse l'air chauffé du logement de convection Crochet Pour l'ouverture de la porte (vitre incluse) Vue d'ensemble de la télécommande...
- Page 8 Description Élément Description Ventilateur (option) Pour régler le mode ventilateur. Éclairage Pour régler le mode éclairage. 2.3.2 Vue d'ensemble de l'écran Élément Description Sécurité enfant Pour indiquer que la télécommande est verrouillée afin que les enfants ne puissent pas l'utiliser. Minuterie de compte à...
- Page 9 Description Modes de fonctionnement 2.4.1 Mode thermostatique Dans ce mode, l'appareil mesure la température de la pièce et la compare avec celle réglée. L'appareil ajuste automatiquement la hauteur de la flamme pour assurer que la température de la pièce respecte le réglage. 2.4.2 Mode programme Dans ce mode, vous pouvez définir deux programmes.
- Page 10 Connexion de boîtier Wi-Fi (SI) En option, un boîtier Wi-Fi peut être connecté au récepteur afin de commander l'appareil avec un smartphone ou une tablette grâce à l'app Bellfires. Connexion pour le module ventilateur/éclaira- Pour commander la fonction d'éclairage et, en ge (MODULE)
- Page 11 Description 2.5.2 Vue d'ensemble du module ventilateur /éclairage Élément Description connexion d'alimentation électrique Connexion pour câble d'alimentation 230 VCA avec fiche mise à la terre. La connexion sert aussi à mettre l'appareil à la terre Connexion pour un ventilateur à convection Alimente le ventilateur à...
- Page 12 Assurez-vous que l'appareil est installé à correctement. Voir le manuel http:// d'installation et de maintenance. Vous retrouvez les manuels sur bellfires.com • Assurez-vous que l'appareil est installé et connecté comme un 'appareil étanche' par un ingénieur d'installation au gaz certifié et agréé.
- Page 13 Sécurité Instructions de sécurité relatives à l'environnement • Mettez les matériaux d'emballage au rebut dans le respect de l'environnement. • Mettez les piles au rebut comme des déchets chimiques. • Mettez la vitrocéramique thermorésistante au rebut comme un déchet ménager. Ne mettez pas la vitrocéramique thermorésistante au rebut dans le conteneur de recyclage du verre.
- Page 14 Fonctionnement Fonctionnement Préparation avant la première utilisation 4.1.1 Contrôler l'appareil Assurez-vous que l'appareil n'est pas endommagé. Assurez-vous que la vitre n'est pas endommagée. Assurez-vous que la flamme pilote fonctionne correctement. 4.1.2 Préparer l'appareil Avertissement : • N'utilisez pas l'appareil pendant 4 semaines après son installation. Ce délai est nécessaire pour que les matériaux de construction prennent.
- Page 15 Fonctionnement Note : • Le brûleur principal brûle à une hauteur maximum après le démarrage. • Si la flamme pilote s'éteint et vous démarrez l'appareil trop tôt, la télécommande démarre mais le feu ne brûle pas. Redémarrez la télécommande. • Démarrez l'appareil avec le ou les boutons marche/arrêt.
- Page 16 Fonctionnement Utilisez les boutons haut et bas pour sélectionner les minutes. Appuyez sur les boutons haut et bas simultanément pour enregistrer les réglages de jour et d'heure. Commander l'appareil avec la télécommande 4.3.1 Commander l'appareil avec la télécommande Table 1 : Allumer et arrêter l'appareil Action Conditions préalables Étapes...
- Page 17 Fonctionnement Action Conditions préalables Étapes Résultat Démarrer le mode sé- Vous pouvez unique- curité enfant Appuyez sur ment utiliser la fonction arrêt de la télécomman- simultanément Arrêter le mode sécu- rité enfant Appuyez sur simultanément Démarrer le mode thermostatique Appuyez sur Arrêter le mode ther- mostatique Appuyez sur...
- Page 18 Fonctionnement Action Conditions préalables Étapes Résultat Arrêter le mode minu- terie de compte à re- Appuyez sur bours Table 3 : Démarrer et arrêter le brûleur arrière Note : Au démarrage de l'appareil, le brûleur avant est allumé et le brûleur arrière est ajusté...
- Page 19 Fonctionnement Table 5 : Allumer et éteindre l'éclairage et ajuster la luminosité Note : L'éclairage fonctionne indépendamment de la flamme pilote. Note : Si le brûleur principal et la flamme pilote sont éteints, avec le bouton l'éclairage se coupe automatiquement. Action Conditions préalables Étapes...
- Page 20 Fonctionnement Note : • Marche : Le ventilateur de convection démarre automatiquement environ 4 minutes après l'allumage du brûleur principal, sur la vitesse de ventilateur maximum pour revenir après 10 secondes à la vitesse de ventilateur réglée. • Arrêt : Il est impossible d'arrêter le ventilateur de convection si le brûleur principal est allumé.
- Page 21 Fonctionnement Modifier les réglages 4.4.1 Régler la température du mode thermostatique Appuyez sur le bouton de mode thermostatique sans le relâcher pour que le symbole de mode thermostatique s'affiche et la température clignote. Utilisez les boutons haut et bas pour régler la température.
- Page 22 Fonctionnement 11. Si vous ne voulez pas que le programme 2 soit actif en mode programme, attendez l'arrêt du clignotement pour enregistrer les réglages. 12. Si vous voulez que le programme 2 soit actif, appuyez sur le bouton de mode programme et réglez les heures de démarrage et d'arrêt pour le programme 2.
- Page 23 Maintenance Maintenance Programme de maintenance Précaution : Nettoyez la vitre sale. Si la vitre sale n'est pas nettoyée, elle peut se ternir en permanence. Tâche Fréquence Procédure Nettoyer l'appareil Quotidien Voir la section Maintenance par votre installa- Annuel Voir votre installateur /reven- teur deur Nettoyer l'appareil...
- Page 24 Dépannage Dépannage Table de dépannage Problème Cause possible Solution possible La flamme pilote ne s'allume • Coupez l'alimentation en pas après trois tentatives. Le brûleur ne fonctionne pas • Contactez votre installateur. dans les 10 secondes suivant l'allumage de la flamme pilote. Lorsque le brûleur démarre, vous entendez un 'boum'.
- Page 25 Dépannage Retirez le cache de la télécommande. Retirez toutes les piles. Installez les piles neuves. Pour les piles agréées, voir la section Fermez le cache de la télécommande. Smart Bell 80-60...
- Page 26 Données techniques Données techniques Spécifications techniques / Fiche produit Table 7 : Smart Bell 80/60 MF (MagniFire) - BE, FR Gaz naturel Butane/ Propane Bellfires Bellfires Modèle Smart Bell 80/60 MF Smart Bell 80/60 MF Pays BE, FR BE, FR Nº...
- Page 27 Données techniques Gaz naturel Butane/ Propane Consommation électrique auxi- 0 kW 0 kW liaire pour puissance thermique minimum Consommation électrique auxi- 0 kW 0 kW liaire en mode veille Les précautions spécifiques à • Manuel de préparation • Manuel de préparation mettre en œuvre pour l'assem- •...
- Page 28 Tous les appareils Bellfires ont été développés et fabriqués selon les normes les plus exigeantes de qualité. Si, en dépit de tout, l'appareil Bellfires que vous avez acheté présentait un défaut quelconque, Barbas Bellfires B.V. vous offre la garantie de fabricant suivante.
- Page 29 Cette garantie est accordée uniquement durant sa période de garantie. Le corps de l'appareil Bellfires est garanti pour une période de 10 ans contre tous les défauts inhérents à la fabrication et aux matériaux, à partir de la date d'achat.
- Page 30 Déclaration de conformité UE Déclaration de conformité UE Smart Bell 80-60...
- Page 31 Déclaration de conformité UE Smart Bell 80-60...
- Page 32 Your Bellfires dealer 002 - 12.02.2018 - 346396...
