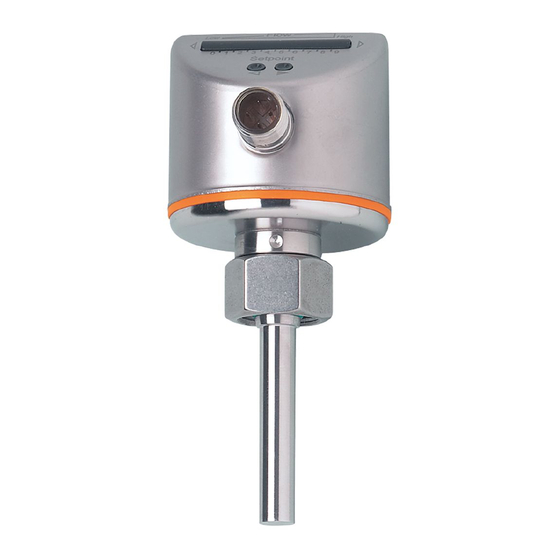

- Page 1 Notice d'utilisation Capteurs de débit SI5002 SI5003 SI0521...
-
Page 2: Table Des Matières
Contenu 1 Consignes de sécurité ������������������������������������������������������������������ 3 2 Fonctionnement et caractéristiques���������������������������������������������� 4 2�1 Applications ������������������������������������������������������������������������������ 4 2�2 Fonctionnement surveillance de débit ��������������������������������������� 4 3 Montage���������������������������������������������������������������������������������������� 5 3�1 Lieu de montage ������������������������������������������������������������������������ 5 3�2 Parasites dans la conduite �������������������������������������������������������� 6 3�3 Montage������������������������������������������������������������������������������������� 6 4 Raccordement électrique��������������������������������������������������������������... -
Page 3: Consignes De Sécurité
Remarque préliminaire • Une demande d'opération est indiquée par " ► ". Exemple : ► Vérifier le bon fonctionnement de l'appareil. • Un retour d'information correspondant à l'opération est indiqué par " > " : Exemple : > LED 9 s'allume� 1 Consignes de sécurité • Avant la mise en service de l'appareil, lire la description du produit� S'assurer que le produit est approprié... -
Page 4: Fonctionnement Et Caractéristiques
2 Fonctionnement et caractéristiques 2.1 Applications L'appareil surveille le débit de liquides et de gaz� 2.2 Fonctionnement surveillance de débit • L'appareil détecte la vitesse du débit selon le principe de mesure calorimétri- que et commute les sorties S1 et S2 : - Débit ≥ SP1 → sortie S1 fermée / débit < SP1 → sortie S1 ouverte. -
Page 5: Montage
3 Montage L'adaptateur process permet le raccordement de l'appareil à différents raccords process� • Les adaptateurs sont à commander séparément comme accessoires� Seuls les adaptateurs ifm garantissent un positionnement correct de l'appareil et l'étanchéité du raccord� • Pour des débits faibles, des blocs adaptateurs ifm sont disponibles� 3.1 Lieu de montage En général • Le bout de la sonde doit être complète-... -
Page 6: 3�2 Parasites Dans La Conduite
3.2 Parasites dans la conduite Des éléments présents dans le tube, des coudes, des vannes, des réductions de diamètre et d'autres choses semblables mènent à des perturbations du fluide� Ceci affecte le fonctionnement de l'appareil� Recommandation : respecter des distances entre le capteur et les perturbations : 5...10 x D 3...5 x D Flow... -
Page 7: Raccordement Électrique
4 Raccordement électrique L'appareil doit être monté par un électricien qualifié� Les règlements nationaux et internationaux relatifs à l'installation de maté- riel électrique doivent être respectés� Alimentation selon EN50178, TBTS, TBTP� ► Mettre l'installation hors tension� ► Raccorder l'appareil comme suit : 1 BN 1 BN 4 BK... -
Page 8: Mise En Service Et Réglages À L'eau
6 Mise en service et réglages à l'eau (Pour des fluides autres que l'eau →7.1 : Réglage du débit mimimum). ► Mettre l'appareil sous tension d'alimentation� > Toutes les LED s'allument et s'éteignent de nouveau pas à pas� Pendant ce temps, les sorties sont fermées (si elles sont configurées en normalement ouvert)�... -
Page 9: 6�2 Regler Le Seuil De Commutation Sp1
6.2 Regler le seuil de commutation SP1 ► Appuyer brièvement sur le bouton � > La LED pour SP1 clignote en rouge, la LED pour SP2 est allumée en rouge� ► Appuyer sur le bouton aussi souvent que nécessaire� Chaque fois le bouton est appuyé, la LED se décale d'une position dans la direction indiquée�... -
Page 10: 7�2 Configurer Les Sorties De Commutation
7.2 Configurer les sorties de commutation L‘appareil est livré en fonction de sorties normalement ouvert� Si nécessaire, les sorties peuvent être configurées en fonction normalement fermé : (la réglage s‘applique à toutes les deux sorties)� ► Appuyer sur le bouton pendant au moins 15 s�... -
Page 11: Défaut Lors Du Réglage
8 Défaut lors du réglage Si le réglage n'est pas possible, toutes les LED clignotent en rouge� Ensuite, l'appareil redevient opérationnel sans aucune modification des valeurs� Causes possibles / remèdes : ► Lire chapitre 3 Montage� Vérifier si Erreur lors du montage� toutes les exigences sont remplies�... -
Page 12: Entretien
