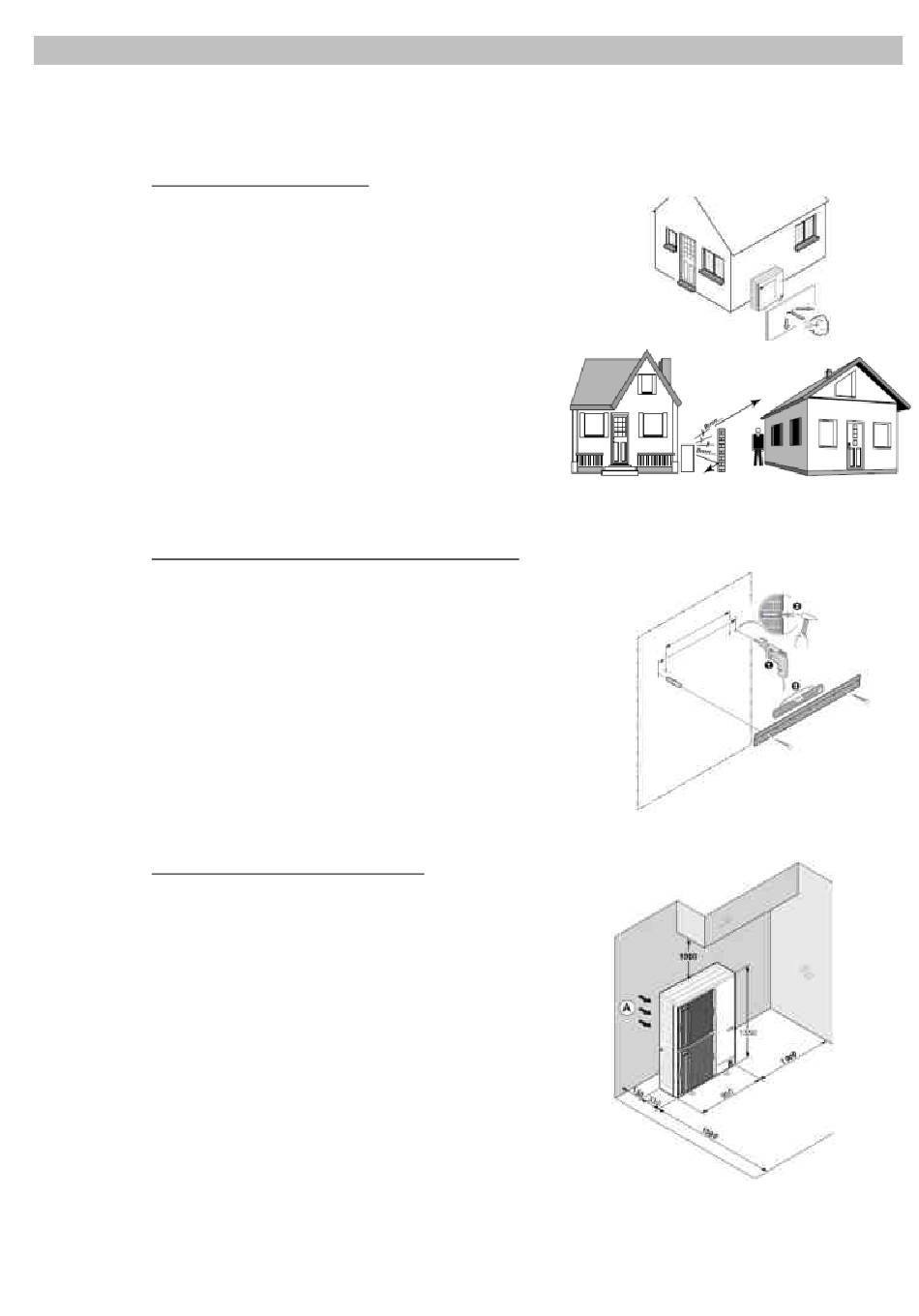

3. PROCEDURE D'INSTALLATION
ATTENTION
L'installation et l'entretien de l'appareil doivent être effectués par un professionnel qualifié
conformément aux textes réglementaires et règles de l'art en vigueur.
3.1
CHOIX DE L'EMPLACEMENT
Le groupe extérieur doit être placé de sorte qu'il soit facilement raccordé au
module hydraulique intérieur (liaisons hydrauliques et électriques).
L'orientation du groupe extérieur est indifférente (sauf face au vent
dominant).
Les unités placées à l'extérieur sont source de bruit. Veiller à les intégrer
au mieux vis-à-vis du voisinage :
•
Ne pas placer l'unité extérieure à proximité de la zone
nuit
•
Ne pas placer l'unité face à une paroi contenant des
vitrages
•
Eviter la proximité d'une terrasse, etc
Dans certains cas, des précautions complémentaires sont
nécessaires du fait, par exemple, d'une distance trop faible par
rapport au voisinage.
Le module d'échange intérieur doit être installé dans un local à l'abri du gel.
3.2
FIXATION DE L'UNITE D'ECHANGE INTERIEURE
L'appareil doit être fixé sur une paroi solide, capable de supporter son
poids mis en eau et ses équipements.
Le module intérieur est à placer à environ 1m30 du sol de manière à
faciliter les raccordements hydrauliques, ainsi que les liaisons avec le
groupe extérieur. Aucun obstacle ne doit se trouver à moins d'1 m devant
le module intérieur.
Le module d'échange intérieur est livré avec une réglette d'accroche
(Livrée non montée).
1. Percer 2 trous Ø6
Les trous supplémentaires sont prévus au cas où l'un ou l'autre des trous
de fixation de base ne permettrait pas une fixation correcte de la cheville.
2. Mettre en place les chevilles.
3. Fixer le rail de montage au mur. Régler le niveau à l'aide d'un niveau à bulle.
3.3
FIXATION DU GROUPE EXTERIEUR
AVERTISSEMENT :
Lors du transport, maintenir l'appareil en position verticale.
L'unité extérieure doit être fixée au sol sur une dalle en béton (ou
similaire) pour éviter la transmission de vibration.
L'utilisation de cylindre-bloc pour la diminution de la nuisance sonore
est recommandée.
Laissez une hauteur de 50mm minimum sous le groupe. En cas
d'utilisation d'un tube d'écoulement (ou pour une utilisation dans des
zones très froides) laissez une hauteur de 150mm minimum (pour
empêcher la congélation d'eau de drainage).
Assurez-vous d'une fixation solide de l'unité avec les fixations
appropriées (cf. manuel d'installation du groupe extérieur).
220mm
440mm
Decembre 2011 -
8
