Des bulles apparaissent s'il y a une fuite, y remédier et refaire un test d'étanchéité.
4.5
TIRAGE AU VIDE
ATTENTION
Seul un professionnel qualifié peut effectuer les opérations suivantes.
•
Les vannes d'arrêt A et B sont fermées. Ne pas les ouvrir.
•
Brancher le vacuomètre et la pompe à vide sur le raccord de service C de la vanne d'arrêt A.
•
Faire le vide dans le module intérieur et les tuyaux de liaison frigorifique.
•
Maintenir une dépression pendant une heure minimum pour sécher sous vide l'intérieur des
tuyaux.
•
Fermer la vanne entre le vacuomètre/pompe à vide et la vanne d'arrêt A.
4.6
OUVERTURE DES VANNES
•
Retirer le capuchon D de la vanne d'arrêt de fluide frigorigène.
•
Ouvrir la vanne avec une clé hexagonale en tournant dans le sens contraire des aiguilles d'une
montre jusqu'à sa butée.
•
Remettre le capuchon en place.
•
Retirer le capuchon D de la vanne d'arrêt du gaz frigo.
•
Ouvrir la vanne avec un tournevis plat en tournant dans le sens contraire des aiguilles d'une
montre d'un quart de tour.
•
Remettre le capuchon en place.
•
Débrancher le vacuomètre et la pompe à vide. Remettre le capuchon en place
•
Resserrer les capuchons.
•
Vérifier l'étanchéité des raccords à l'aide d'un détecteur de fuite.
•
Si les tuyaux de liaison frigorifique mesurent plus de 30 mètres, il faut rajouter du fluide frigorigène
R410A.
5. RACCORDEMENTS HYDRAULIQUES
5.1
PRECAUTIONS GENERALES
Modèle
PUHZ-HRP200YKA / RP200YKA
PUHZ- RP250YKA

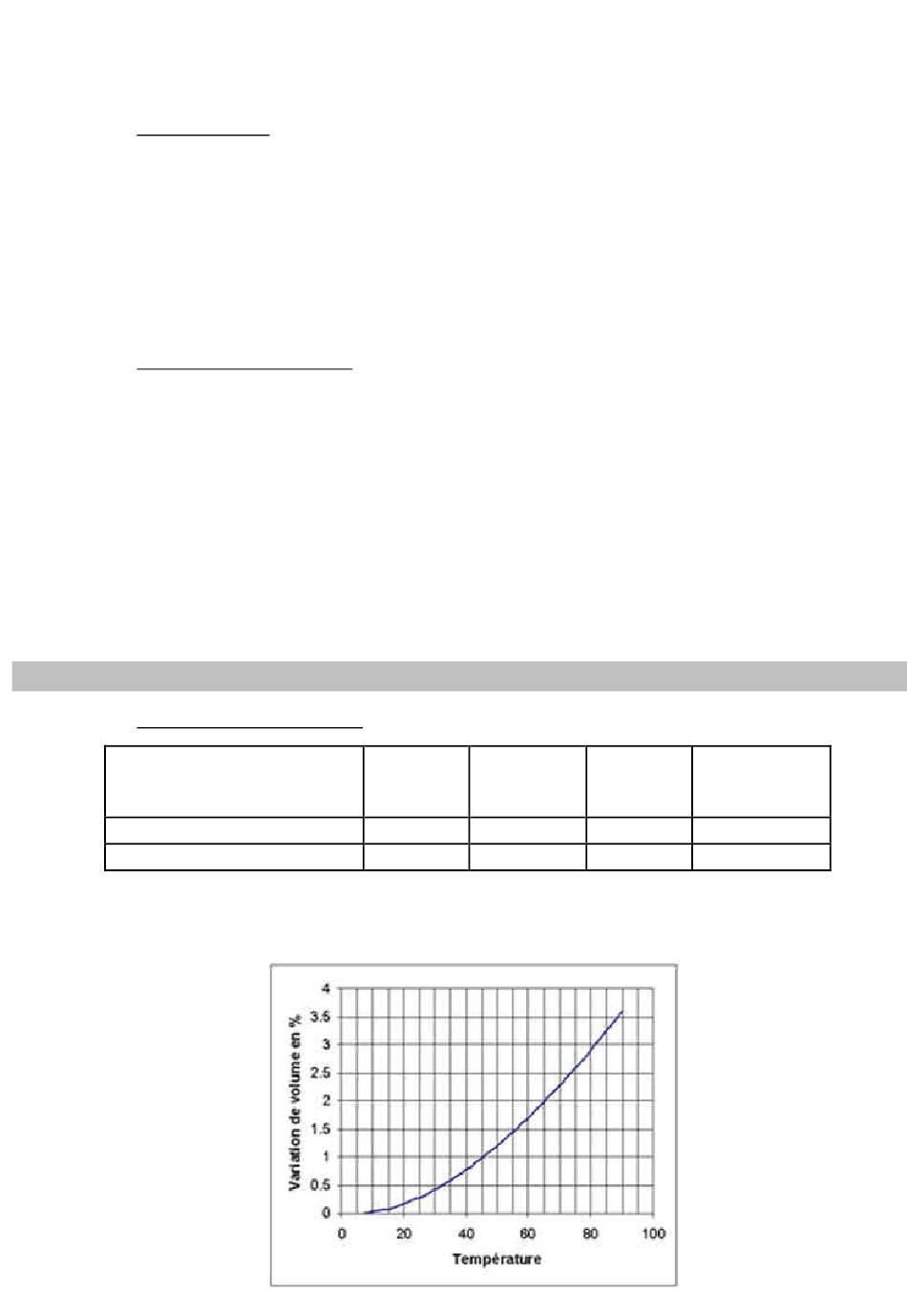

Prévoir un vase d'expansion en fonction de la variation du volume d'eau, voir courbe si dessous :
Ex : L'augmentation de volume de l'eau entre 0 et 80ºC est de 3%.
Ainsi une installation qui contient un volume de 1 m3 devra avoir un dispositif d'expansion lui permettant d'absorber un
volume de 30 L.
Débit d'eau
Puissance
mini
nominale
recommandé
(kW)
3
(m
/h)
23
1,6
28
2
Pression d'eau
Volume min. d'eau
disponible
(L)
(mCE)
3.4
122
1.8
150
