• Pour annuler la marche forcée utiliser la touche rouge (
• La marche forcée active le premier étage de l'appoint électrique
puis le deuxième après 1min 30.
12. MISE EN SERVICE DU THERMOSTAT D'AMBIANCE
Consulter la notice d'utilisation du thermostat PWM.

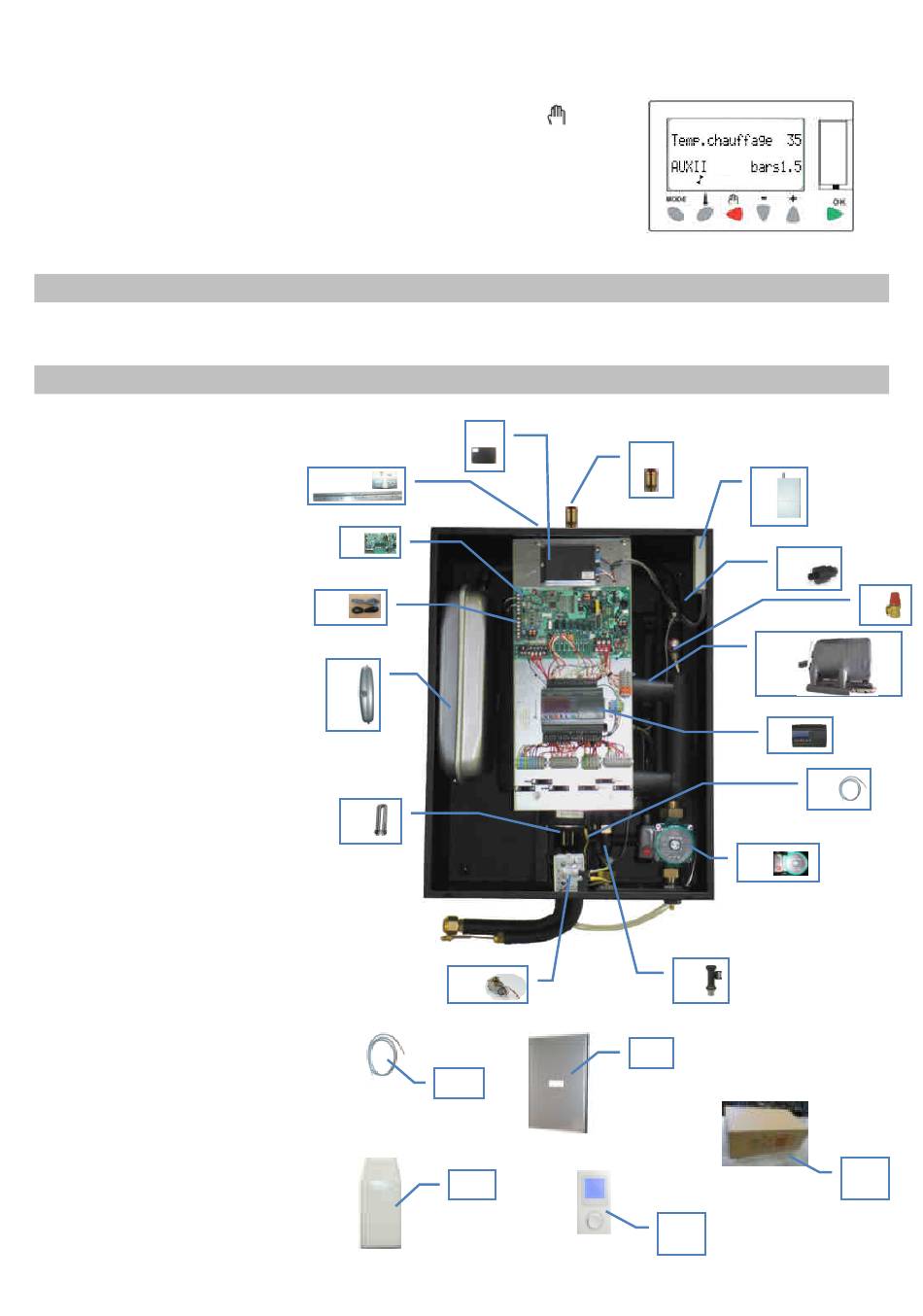

13. COMPOSANTS DU MODULE HYDRAULIQUE
Capteur de pression
1.
électronique
2.
Groupe de sécurité 3 bars
3.
Microcontrôleur
4.
Récepteur Thermostat
5.
Emetteur Thermostat
6.
Alimentation 5V/12V/24V
Carte électronique
7.
(communication avec le
groupe extérieur)
8.
Vase d'expansion 10L
Sonde de température
(départ eau 1) doigt de gant
9.
1m (X2)
10.
Ciculateur
Appoint électrique 2X3 kw
11.
12.
Capteur de débit électronique
13.
Thermostat de sécurité
Sonde de température
14.
extérieure
15.
Purgeur avec Vis
Facade Grise avec
16.
autocollant
Sonde de température
17.
(départ eau 2) doigt de gant
3m (X1)
Carton d'emballage
18.
Jeu de 2 sondes
19.
20.
Echangeur coaxial
Fixation murale : réglette,
21.
crochet, vis
6
21
7
19
8
11
13
17
14
)
15
12
16
5
Decembre 2011 -
4
1
2
20
3
9
10
18
30
