KYORITSU 3551/3552/3552BT Mesureur d'isolement et de continuité – Mode d'emploi
DANGER
• Attention au risque de choc électrique pendant une mesure de résistance d'isolement, ceci à cause de la
présence permanente de haute tension sur les pointes de touche et sur le circuit sous test. Si la sonde est
mouillée, essuyez-la avec un chiffon doux, et utilisez-la quand elle sera sèche.
• Le couvercle des piles doit être fermé avant d'utiliser l'instrument.
ATTENTION
Toujours débrancher le circuit d'alimentation de l'équipement sous test avant de démarrer une mesure
d'isolement. N'essayez jamais d'effectuer des mesures sur un circuit sous tension, cela pourrait endommager
l'instrument.
8-1 Méthode de mesure

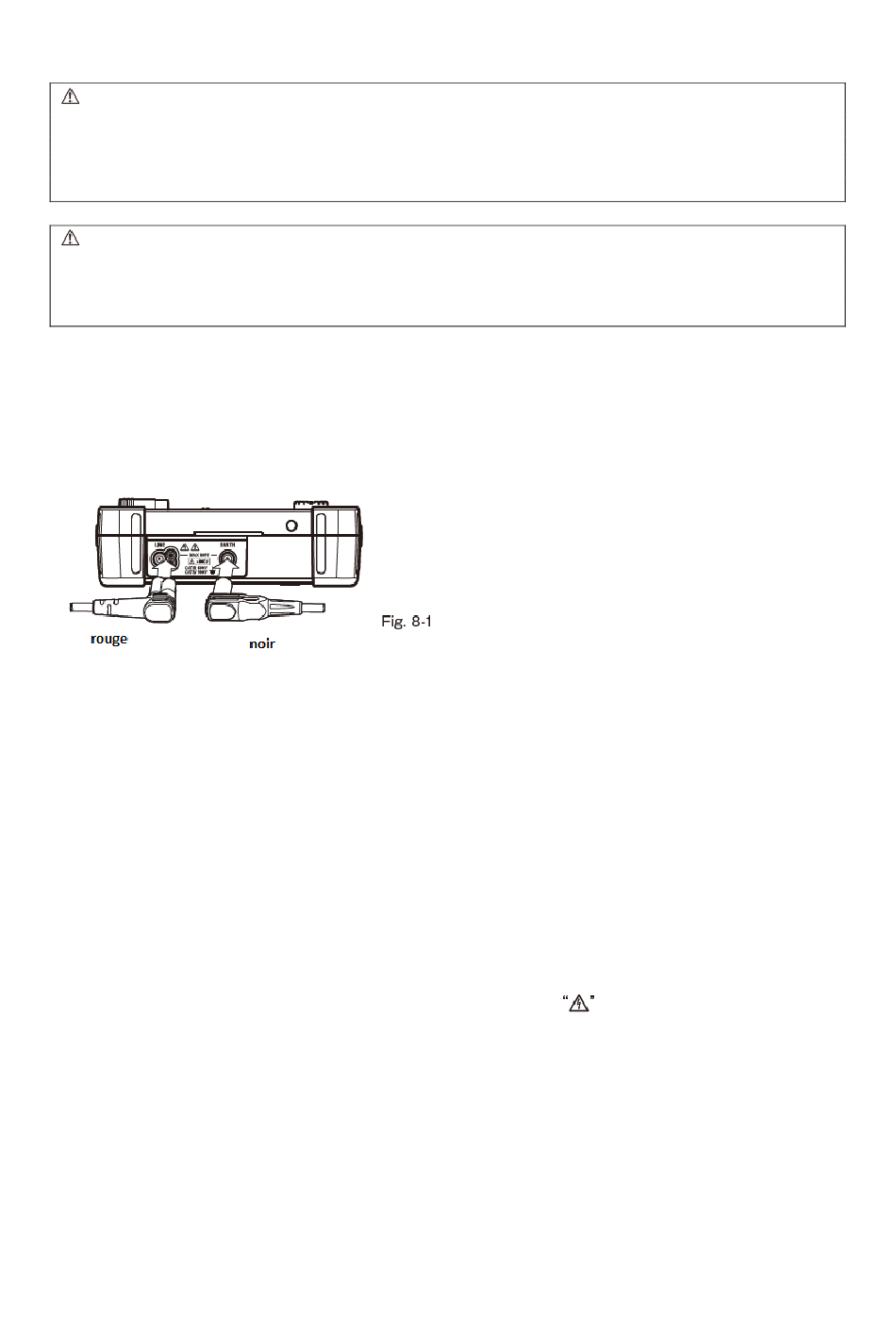

1) Connectez las cordons de test comme illustré ci-dessous :
7260 à la borne de ligne LINE
7261A à la borne de terre EARTH
2) Confirmez que le circuit sous test n'est pas sous tension et mesurez la tension comme décrit dans la rubrique
7. Mesure de tension.
3) Confirmez la valeur de tension à appliquer au circuit sous test et placez le sélecteur de fonction sur la gamme
souhaitée.
• Il y a une gamme vide entre les gammes 500V et 1000 V pour des raisons de sécurité. L'instrument ne
commencera pas une mesure, même lorsque le bouton de test est enfoncé, tant que le sélecteur de
fonction est placé sur cette position sécuritaire.
• Une alarme sonore intermittente est émise lorsque le sélecteur de fonction est placé sur la gamme de
1000V.
Pour sélectionner la gamme 100V, placez le sélecteur de fonction sur la position 125V/ 100V, appuyez
•
ensuite pendant plus d'1 seconde sur le bouton SELECT.
4) Connectez le cordon de test noir à la borne de terre du circuit à tester. Si il y une tension de 30V ou plus sur
le circuit, le rétroéclairage rouge clignote et le symbole d'avertissement
Lorsque cette fonction d'avertissement est activée, il n y a pas moyen d'effectuer une mesure de résistance
même lorsque le bouton de test est enfoncé.
5) Insérez la pointe de la sonde rouge (ligne) dans le circuit à tester et appuyez sur le bouton de test ou sur la
commande à distance.
•Le temps de la mesure, le temps écoulé s'affiche par 1 seconde pendant la mesure de résistance d'isolement :
jusqu'à 99 minutes et 59 secondes.
Note : le compteur s'arrête et se fige quand il atteint 99 minutes 59 secondes si le temps écoulé dépasse 100
minutes.
clignotera avec un signal sonore.
