1.6. Principaux composants internes et principe de fonctionnement

La Figure 1-11 à la page suivante illustre le principe de fonctionnement du système d'alimentation sans coupure. à la
page suivante décrit le fonctionnement des principaux composants au sein du système d'alimentation sans coupure.
NOTA : La Figure 1-11 ci-dessous est un exemple du fonctionnement de base du système. Les connexions d'E/S des différents
modèles peuvent être divisées en différents types. Reportez-vous à

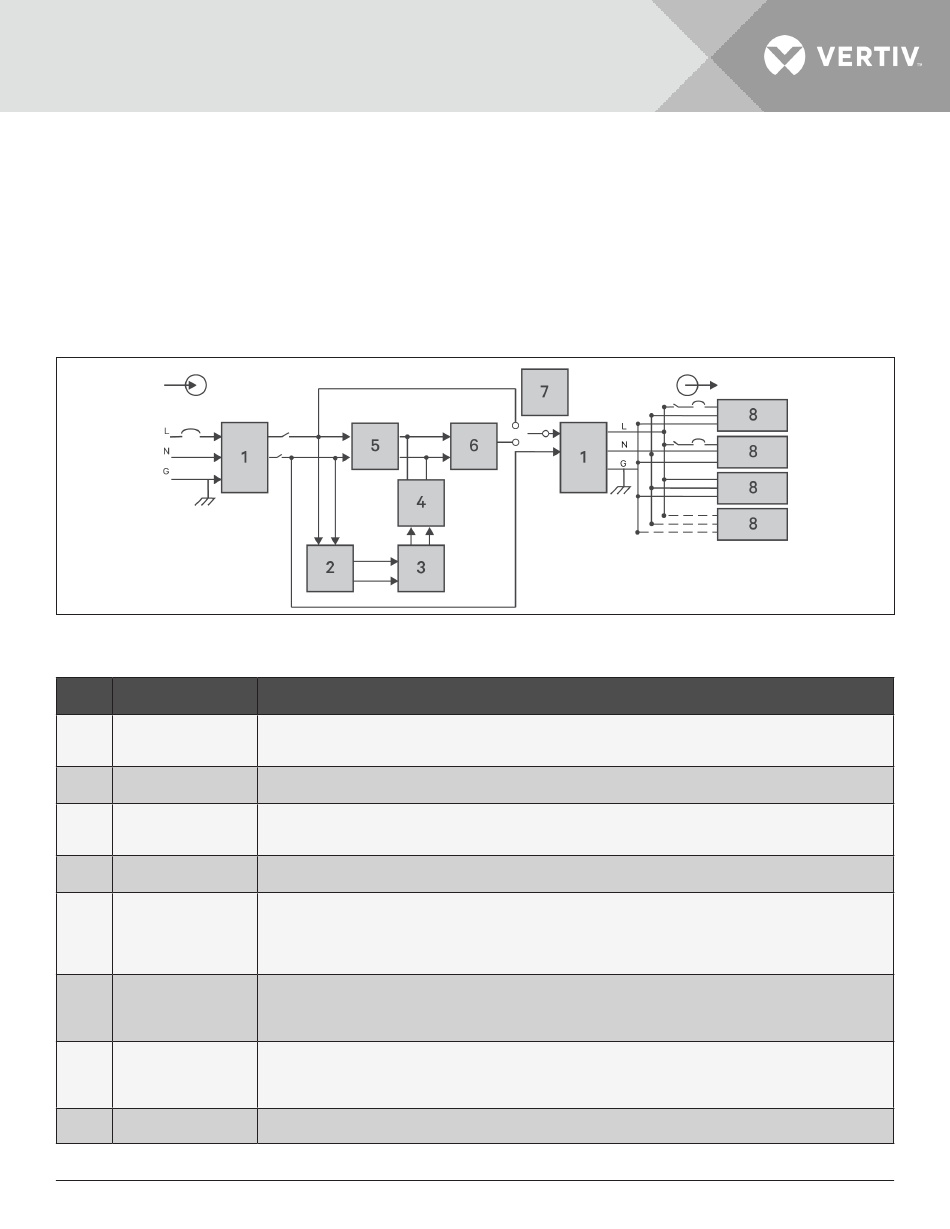

Figure 1-11 Schéma du principe de fonctionnement de base
Tableau 1-2 Principaux composants
ÉLÉ-
COMPOSANT
MENT
Filtres parasurtenseurs
1
(TVSS) et d'IEM/IRF
2 Chargeur de batterie
3 Batteries
Convertisseur
4
c.c./c.c.
Circuit de
correction du
5 facteur de
puissance (CFP)/
redresseur
6 Onduleur
7 Dérivation interne
8 Groupe de prises
12
OPÉRATION/FONCTION
Assurent une protection contre les surtensions. Filtrent les interférences électromagnétiques (IEM) et les
interférences de radiofréquences (IRF). Limitent les surtensions ou les interférences présentes dans l'alimentation
secteur et protègent les équipements raccordés à la même dérivation que le système d'alimentation sans coupure.
Régule la puissance d'entrée c.a. pour charger en continu les batteries. Les batteries sont chargées lorsque le système
d'alimentation sans coupure est branché, même s'il n'est pas sous tension.
Batteries étanches au plomb-acide à régulation par soupape.
NOTA : pour préserver la durée de vie des batteries, faites fonctionner le système d'alimentation sans coupure
à une température ambiante comprise entre 15 et 25 °C.
Élève la tension c.c. de la batterie à une tension de fonctionnement optimale pour l'onduleur. Ce dernier est ainsi en
mesure de fonctionner en continu à une tension et un rendement optimaux, ce qui renforce sa fiabilité.
Dans le cadre d'un fonctionnement normal, convertit l'alimentation secteur c.a. en courant c.c. qui pourra être exploité
par l'onduleur, tout en veillant à ce que la forme sinusoïdale du courant d'entrée utilisé par le système d'alimentation
sans coupure soit la plus parfaite possible. L'extraction de ce courant d'entrée sinusoïdal garantit un usage efficace
de l'alimentation secteur et réduit la distorsion harmonique reflétée. Les équipements non protégés par le système
d'alimentation sans coupure profitent ainsi d'une tension d'alimentation sans variation.
Dans le cadre d'un fonctionnement normal, l'onduleur inverse la sortie c.c. du circuit CFP en alimentation c.a.
sinusoïdale précise et régulée. En cas de coupure de l'alimentation secteur, l'onduleur reçoit une alimentation c.c. en
provenance du convertisseur c.c/c.c. Dans un mode de fonctionnement comme dans l'autre, l'onduleur du système
d'alimentation sans coupure reste en ligne, générant une alimentation c.a. en sortie précise, régulée et sans variation.
Dans le cas peu probable d'une défaillance du système d'alimentation sans coupure, telle qu'une surcharge ou une
surchauffe, la dérivation interne transfert automatiquement la charge connectée à la dérivation.
Pour procéder manuellement au transfert de la charge de l'onduleur à la dérivation, reportez-vous à
normal au mode de dérivation, page 34.
Prises de sortie
Connexions d' e ntrée/de sortie
Description du système GXT5
câblées, page 21.
Passage du mode
