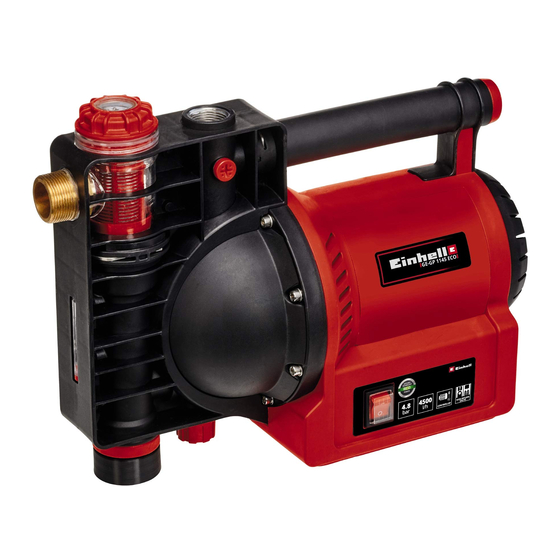

EINHELL GE-GP 1145 ECO Instructions D'origine

Pompe de jardin

Masquer les pouces

page de 62

/ 62
Signets

Les langues disponibles

Liens rapides

Télécharger ce manuel

Originalbetriebsanleitung

Gartenpumpe

Instructions d'origine

Pompe de jardin

Istruzioni per l'uso originali

Pompa per giardino

Originele handleiding

Tuinpomp

Manual de instrucciones original

Bomba de jardín

Manual de instruções original

Bomba de jardim

Art.-Nr.: 41.803.70

Anl_GE_GP_1145_ECO_SPK2.indb 1

GE-GP 1145 ECO

I.-Nr.: 11019

12.08.2019 10:57:56

Sommaire des Matières pour EINHELL GE-GP 1145 ECO

Page 1 GE-GP 1145 ECO Originalbetriebsanleitung Gartenpumpe Instructions d’origine Pompe de jardin Istruzioni per l’uso originali Pompa per giardino Originele handleiding Tuinpomp Manual de instrucciones original Bomba de jardín Manual de instruções original Bomba de jardim Art.-Nr.: 41.803.70 I.-Nr.: 11019 Anl_GE_GP_1145_ECO_SPK2.indb 1 Anl_GE_GP_1145_ECO_SPK2.indb 1...
Page 2 - 2 - Anl_GE_GP_1145_ECO_SPK2.indb 2 Anl_GE_GP_1145_ECO_SPK2.indb 2 12.08.2019 10:57:57 12.08.2019 10:57:57...
Page 3 - 3 - Anl_GE_GP_1145_ECO_SPK2.indb 3 Anl_GE_GP_1145_ECO_SPK2.indb 3 12.08.2019 10:57:57 12.08.2019 10:57:57...
Page 4 - 4 - Anl_GE_GP_1145_ECO_SPK2.indb 4 Anl_GE_GP_1145_ECO_SPK2.indb 4 12.08.2019 10:57:59 12.08.2019 10:57:59...
Page 5 Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefah- ren verstehen.
Page 6 Gefahr! unser Service Center oder an die Verkaufstelle, Beim Benutzen von Geräten müssen einige Si- bei der Sie das Gerät erworben haben. Bitte cherheitsvorkehrungen eingehalten werden, um beachten Sie hierzu die Gewährleistungstabelle Verletzungen und Schäden zu verhindern. Lesen in den Service-Informationen am Ende der An- Sie diese Bedienungsanleitung / Sicherheitshin- leitung.
Page 7 (Säuren, Laugen, Silosickersaft usw.) sowie 5.1 Saugleitungsanschluss • Flüssigkeiten mit abrasiven Stoffen (Sand) ist Befestigen Sie den Saugschlauch (mind. ca. ebenfalls zu vermeiden. 19 mm (¾ ”) Kunststoffschlauch mit Spiralver- • Dieses Gerät ist nicht für die Förderung von steifung) entweder direkt oder über einen Trinkwasser geeignet.
Page 8 7. Austausch der 5.3 Elektrischer Anschluss • Der elektrische Anschluss erfolgt an einer Netzanschlussleitung Schutzkontakt-Steckdose 220-240 V~ 50 Hz. Absicherung mindestens 10 Ampere. Gefahr! • Gegen Überlastung oder Blockierung wird Wenn die Netzanschlussleitung dieses Gerätes der Motor durch den eingebauten Tempera- beschädigt wird, muss sie durch den Hersteller turwächter geschützt.
Page 9 8.3 Ersatzteilbestellung: Bei der Ersatzteilbestellung sollten folgende An- gaben gemacht werden: • Typ des Gerätes • Artikelnummer des Gerätes • Ident-Nummer des Gerätes • Ersatzteilnummer des erforderlichen Ersatz- teils Aktuelle Preise und Infos ﬁ nden Sie unter www.isc-gmbh.info 9. Entsorgung und Wiederverwertung Das Gerät beﬁ...
Page 10 11. Fehlersuchplan Störungen Mögliche Ursache Behebung Kein Motoranlauf - Netzspannung fehlt - Netzspannung überprüfen - Pumpenrad blockiert- Ther- - Pumpe zerlegen und reinigen mowächter hat abgeschaltet Pumpe saugt nicht - Saugventil nicht im Wasser - Saugventil im Wasser anbringen - Pumpengehäuse ohne Wasser - Wasser in Pumpengehäuse füllen - Luft in der Saugleitung - Dichtigkeit der Saugleitung über-...
Page 11 Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt- gerechten Wiederverwertung zugeführt werden. Recycling-Alternative zur Rücksendeauﬀ orderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge- rechten Verwertung im Falle der Eigentumsaufgabe verpﬂ...
Page 12 Service-Informationen Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service- Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service- Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate- rialien zur Verfügung. Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß...
Page 13 Garantieurkunde Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo- nisch über die angegebene Servicerufnummer zur Verfügung.
Page 14 • Bestellverfolgung Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info! Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00 E-Mail: info@einhell.de · Internet: www.isc-gmbh.info iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland) - 14 - Anl_GE_GP_1145_ECO_SPK2.indb 14 Anl_GE_GP_1145_ECO_SPK2.indb 14...
Page 15 Danger! - Lisez ce mode d’emploi pour diminuer le risque de blessures Cet appareil peut être utilisé par les enfants à partir de 8 ans et les personnes avec des capacités physiques, sensorielles ou intellectu- elles diminuées ou possédant un manque d‘expérience ou de con- naissances à...
Page 16 Danger ! service après-vente ou au magasin où vous avez Lors de l’utilisation d’appareils, il faut respecter acheté l‘appareil muni d‘une preuve d‘achat vala- certaines mesures de sécurité aﬁ n d’éviter des ble. Veuillez consulter pour cela le tableau des blessures et dommages.
Page 17 etc.) ainsi que de liquides contenant des sub- endommagement inutile de la pompe par des stances abrasives (sable) doit également être pierres et des corps étrangers solides. évité • Cet appareil ne convient pas au transport 5.1. Raccord de la conduite d‘aspiration •...
Page 18 5.3 Installation électrique garniture d’aspiration avec tuyau d’aspiration, pa- • Le raccordement électrique s’effectue sur une nier d’aspiration et clapet anti-retour. prise de courant de sécurité de 220-240 V ~ 50 Hz. Protection par fusible: au moins 10 ampères. 7. Remplacement de la ligne de •...
Page 19 claire et laissez sécher à l’air. • Le montage est effectué dans l’ordre inverse des étapes. 8.3 Commande de pièces de rechange : Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes: • Type de l’appareil • No.
Page 20 11. Plan de recherche des erreurs Dérangements Origines Remède Pas de démarrage - Pas de tension du réseau - Vériﬁ er la tension - Roue à aubes est bloquée -Ther- - Démonter la pompe et la nettoyer mostat s’est arrêté Pompe n’aspire pas - Soupape d’aspiration n’est pas - Immerger la soupape d’aspiration...
Page 21 Uniquement pour les pays de l’Union Européenne Ne jetez pas les outils électriques dans les ordures ménagères! Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à part et apportés à...
Page 22 Informations service après-vente Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations, l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation.
Page 23 Bon de garantie Chère cliente, cher client, nos produits sont soumis à un contrôle de qualité très strict. Si toutefois, il arrivait que cet appareil ne fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre service après-vente à...
Page 24 Pericolo! - Per ridurre il rischio di lesioni leggete le istruzioni per l’uso Questo apparecchio può essere usato da bambini a partire dagli 8 anni e da persone con capacità ﬁ siche, sensoriali o mentali ridotte o prive di esperienza e conoscenze solo se vengono sorvegliati o sono stati istruiti riguardo l‘uso sicuro dell‘apparecchio e conoscono i rischi ad esso connessi.
Page 25 Pericolo! dall‘acquisto dell‘articolo. Al riguardo fate atten- Nell’usare gli apparecchi si devono rispettare zione alla Tabella Garanzia nelle informazioni sul diverse avvertenze di sicurezza per evitare lesi- Servizio Assistenza alla ﬁ ne delle istruzioni. • oni e danni. Quindi leggete attentamente queste Aprite l’imballaggio e togliete con cautela istruzioni per l’uso/le avvertenze di sicurezza.
Page 26 L’apparecchio deve venire usato solamente per lo a ca. 33,3 mm (filetto esterno R1). • scopo a cui è destinato. Ogni altro tipo di uso che Il tubo di aspirazione usato dovrebbe essere esuli da quello previsto non è un uso conforme. dotato di una valvola di aspirazione.
Page 27 6. Uso 8. Pulizia, manutenzione e ordinazione dei pezzi di ricambio 6.1 Messa in funzione • Mettete l’attrezzo su un piano solido, livellato L’apparecchio non richiede quasi nessuna manu- e orizzontale. tenzione. Per garantire una lunga durata consig- • Togliete la vite di sfiato (6). liamo pero di controllare e curare regolarmente •...
Page 28 9. Smaltimento e riciclaggio L‘apparecchio si trova in un imballaggio per evita- re i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò es- sere utilizzato di nuovo o riciclato. L‘apparecchio e i suoi accessori sono fatti di materiali diversi, per es.
Page 29 11. Tabella per l’eliminazione delle anomalie Anomalie Cause Rimedio Il motore non si ac- - manca la tensione di rete - controllare la tensione cende - ruota della pompa bloccata - è in- - smontare e pulire la pompa tervenuto l’interruttore automatico La pompa non - valvola di aspirazione fuori - mettere la valvola di aspirazione in...
Page 30 Solo per paesi membri dell’UE Non smaltite gli elettroutensili nei riﬁ uti domestici! Secondo la direttiva europea 2012/19/CE sui riﬁ uti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile.
Page 31 Informazioni sul Servizio Assistenza In tutti i Paesi indicati nel certiﬁ cato di garanzia disponiamo di competenti partner per il Servizio Assis- tenza (per i relativi dati di contatto si veda il certiﬁ cato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo.
Page 32 Certiﬁ cato di garanzia Gentili clienti, i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all‘indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del Servizio Assistenza indicato.
Page 33 Gevaar! - Handleiding lezen om het letselrisico te verminderen Dit toestel kan door kinderen vanaf 8 jaar en ouder en ook door per- sonen met verminderde fysieke, sensorische of mentale vaardighe- den of een gebrek aan ervaring en kennis worden gebruikt, mits deze onder toezicht staan of met betrekking tot het veilige gebruik van het toestel geïnstrueerd werden en begrijpen welke gevaren van het toestel kunnen uitgaan.
Page 34 Gevaar! tot het verkooppunt waar u het apparaat heeft ge- Bij het gebruik van toestellen dienen enkele kocht, en leg een geldig bewijs van aankoop voor. veiligheidsmaatregelen te worden nageleefd om Gelieve daarvoor de garantietabel in de service- lichamelijk gevaar en schade te voorkomen. Lees informatie aan het einde van de handleiding in daarom deze handleiding / veiligheidsinstructies acht te nemen.
Page 35 van vloeistoffen met abrasieve stoffen (zand) In principe raden wij aan om een voorfilter en een moet eveneens vermeden worden. zuigset met zuigslang, zuigkorf en terugslagklep • Dit toestel is niet geschikt voor drinkwater- in te zetten om lange heraanzuigtijden en een transport.
Page 36 7. Vervanging van de 5.3 Elektrische aansluiting • De elektrische aansluiting gebeurt aan een netaansluitleiding wandcontactdoos met aardingscontact 220- 240 V ~ 50 Hz, ampérage van de zekering Gevaar! minstens 10 amp. Als de netaansluitleiding van dit apparaat be- • De motor wordt door de ingebouwde ther- schadigd wordt, dan moet hij door de fabrikant mische contactverbreker beschermd tegen...
Page 37 8.3 Bestellen van wisselstukken: Gelieve bij het bestellen van wisselstukken vol- gende gegevens te vermelden: • Type van het toestel • Artikelnummer van het toestel • Ident-nummer van het toestel • Wisselstuknummer van het benodigd stuk Actuele prijzen en info vindt u terug onder www.isc-gmbh.info 9.
Page 38 11. Foutopsporing Anomalieën Oorzaken Verhelpen Motor start niet - Geen netspanning - Spanning controleren - Pompwiel zit vast - motor werd door - Pomp uit elkaar halen en schoon- zijn veiligheidsschakelaar uitge- maken schakeld Pomp zuigt niet aan - Zuigklep niet in het water - Zuigklep in het water aanbrengen - Pomphuis zonder water - Pomphuis met water vullen...
Page 39 Enkel voor EU-landen Elektrisch gereedschap hoort niet bij het huisvuil thuis! Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden ver- zameld en milieuvriendelijk te worden gerecycleerd. Recyclagealternatief i.p.v.
Page 40 Service-informatie Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart- ners, wier contactgegevens u kunt aﬂ eiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaﬀ en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te uwer beschikking.
Page 41 Garantiebewijs Geachte klant, onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit niet naar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot onze service- dienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag telefonisch tot uw dienst via het vermelde servicetelefoonnummer.
Page 42 Peligro! - Leer el manual de instrucciones para reducir cualquier riesgo de sufrir daños Este aparato podrá ser utilizado por niños a partir de 8 años y perso- nas cuyas capacidades estén limitadas física, sensorial o psíquica- mente, o que no dispongan de la experiencia y/o los conocimientos necesarios siempre y cuando estén vigiladas o hayan recibido for- mación o instrucciones sobre el funcionamiento seguro del aparato y de los posibles peligros.
Page 43 Peligro! la compra del artículo presentando un recibo de Al usar aparatos es preciso tener en cuenta una compra válido. A este respeto, observar la tabla serie de medidas de seguridad para evitar le- de garantía de las condiciones de garantía que se siones o daños.
Page 44 • Este aparato no ha sido concebido para su- racor roscado al empalme para la aspiración ministrar agua potable. aprox. 42 mm (R1¼AG) del aparato. • Utilizar el adaptador de conexión (11) para Utilizar la máquina sólo en los casos que se indi- reducir la rosca del empalme para la succión can explícitamente como de uso adecuado.
Page 45 7. Cambio del cable de conexión a 5.3 Conexión eléctrica • La conexión eléctrica se realiza mediante un la red eléctrica enchufe de protección 220-240 V ~ 50 Hz. Protección mínima de 10 amperios. Peligro! • Un dispositivo de control de la temperatura Cuando el cable de conexión a la red de este protege el motor ante una sobrecarga o aparato esté...
Page 46 8.3 Pedido de piezas de recambio: Al solicitar recambios se indicarán los datos si- guientes: • Tipo de aparato • No. de artículo del aparato • No. de identidad del aparato • No. del recambio de la pieza necesitada. Encontrará los precios y la información actual en www.isc-gmbh.info 9.
Page 47 11. Plan para localización de fallos Averías Causas Solución El motor no arranca - Falta tensión de red - Comprobar la tensión - La rueda de la bomba está blo- - Desmontar la bomba y limpiarla queada, protección de sobretem- peratura ha sido activada La bomba no aspira - La válvula de aspiración no está...
Page 48 Sólo para países miembros de la UE No tirar herramientas eléctricas en la basura casera. Según la directiva europea 2012/19/CE sobre aparatos usados electrónicos y eléctricos y su aplicación en el derecho nacional, dichos aparatos deberán recojerse por separado y eliminarse de modo ecológi- co para facilitar su posterior reciclaje.
Page 49 Información de servicio En todos los países mencionados en el certiﬁ cado de garantía disponemos de distribuidores compe- tentes cuyos datos de contacto podrán consultar en dicho certiﬁ cado. Dichos distribuidores están a su disposición para cualquier asunto relacionado con el servicio como reparación, suministro de piezas de repuesto y desgaste, o con respecto a los materiales de consumo.
Page 50 Certiﬁ cado de garantía Estimado cliente: Nuestros productos están sometidos a un estricto control de calidad. No obstante, lamentaríamos que este aparato dejara de funcionar correctamente, en tal caso, le rogamos que se dirija a nuestro servicio de atención al cliente en la dirección indicada en la parte inferior de la presente tarjeta de garantía. Con mucho gusto le atenderemos también telefónicamente en el número de servicio indicado a continuaci- ón.
Page 51 Perigo! - Para reduzir o risco de ferimentos leia o manual de instruções Este aparelho pode ser usado por crianças a partir dos 8 anos de idade, assim como por pessoas com capacidades físicas, sensori- ais ou mentais reduzidas ou sem experiência nem conhecimentos, desde que mantidas sob vigilância ou instruídas relativamente à...
Page 52 Perigo! um talão de compra válido. Para o efeito, consulte Ao utilizar ferramentas, devem ser respeitadas a tabela da garantia que se encontra nas infor- algumas medidas de segurança para preve- mações do serviço de assistência técnica no ﬁ m nir ferimentos e danos.
Page 53 ensilagem, etc.) ou que contenham substân- 5.1 Ligação do tubo de aspiração • cias abrasivas (areia). Fixe a mangueira de aspiração ( mangueira • Este aparelho não é indicado para a bomba- de plástico de, no mín., aprox. 19 mm (¾ gem de água potável.
Page 54 5.3 Ligação eléctrica aspiração. Por princípio, recomendamos o uso de • A ligação eléctrica é efectuada numa tomada um acessório de aspiração com mangueira de com contacto de segurança de 220-240 V ~ aspiração, ralo e válvula de retenção. 50 Hz. Protecção por fusível de pelo menos 10 amperes.
Page 55 e de seguida enxagúe-os com água limpa e deixe-os secar ao ar. • A montagem é realizada na sequência inver- 8.3 Encomenda de peças sobressalentes: Ao encomendar peças sobressalentes, devem-se fazer as seguintes indicações: • Tipo da máquina • Número de artigo da máquina •...
Page 56 11. Plano de localização de falhas Avarias Possível causa Solução Sem arranque do - Falha de tensão de rede - Veriﬁ que a tensão de rede motor - Roda da bomba bloqueada, o cont- - Desmonte e limpe a bomba rolador da temperatura desligou-se A bomba não aspira - A válvula de aspiração não está...
Page 57 Só para países da UE Não deite as ferramentas eléctricas para o lixo doméstico! Segundo a directiva europeia 2012/19/CE relativa aos resíduos de equipamentos eléctricos e electró- nicos e a respectiva transposição para o direito interno, as ferramentas eléctricas usadas têm de ser recolhidas separadamente e entregues nos locais de recolha previstos para o efeito.
Page 58 Informações do serviço de assistência técnica Estamos representados em todos os países mencionados no certiﬁ cado de garantia por agentes auto- rizados competentes, cujos contactos poderá encontrar no certiﬁ cado de garantia. Estes encontram-se ao seu dispor para todos os serviços de que necessita, tais como reparações, fornecimento de peças sobressalentes e peças desgastadas ou a aquisição de consumíveis.
Page 59 Certiﬁ cado de garantia Estimado(a) cliente, os nossos produtos são submetidos a um rigoroso controlo de qualidade. Se, ainda assim, o aparelho não funcionar nas devidas condições, lamentamos esse facto e pedimos-lhe que se dirija ao nosso ser- viço de assistência técnica na morada indicada no presente certiﬁ cado de garantia. Se preferir, também pode contactar-nos telefonicamente através do número de assistência técnica indicado.
Page 60 EÚ a noriem pre výrobok Lýsir uppfyllingu EU-reglna og annarra staðla vöru a cikkekhez az EU-irányvonal és Normák szerint a következő konformitást jelenti ki Gartenpumpe GE-GP 1145 ECO (Einhell) 2014/29/EU 2006/42/EC Annex IV 2005/32/EC_2009/125/EC Notiﬁ ed Body: 2014/35/EU Reg.
Page 61 - 61 - Anl_GE_GP_1145_ECO_SPK2.indb 61 Anl_GE_GP_1145_ECO_SPK2.indb 61 12.08.2019 10:58:08 12.08.2019 10:58:08...
Page 62 EH 08/2019 (01) Anl_GE_GP_1145_ECO_SPK2.indb 62 Anl_GE_GP_1145_ECO_SPK2.indb 62 12.08.2019 10:58:08 12.08.2019 10:58:08...
