MT VERNON E2
5
Systèmes d'évacuation des gaz
A. À travers le mur
L'extrémité du chapeau doit être à au moins 152 mm (6 po) du mur.
Approuvé pour maisons mobiles. Dans les maisons mobiles, vous
devez utiliser un tuyau homologué pour évacuation à granulés de
76 ou 102 mm (3 ou 4 po) de type « L » ou « PL » ou un conduit
à double paroi homologué, ainsi que l'ensemble de prise d'air
extérieur Quadra-Fire.
Sortie directe
45 degrés
14
2 po [51 mm] min
6 po
[152 mm]
min

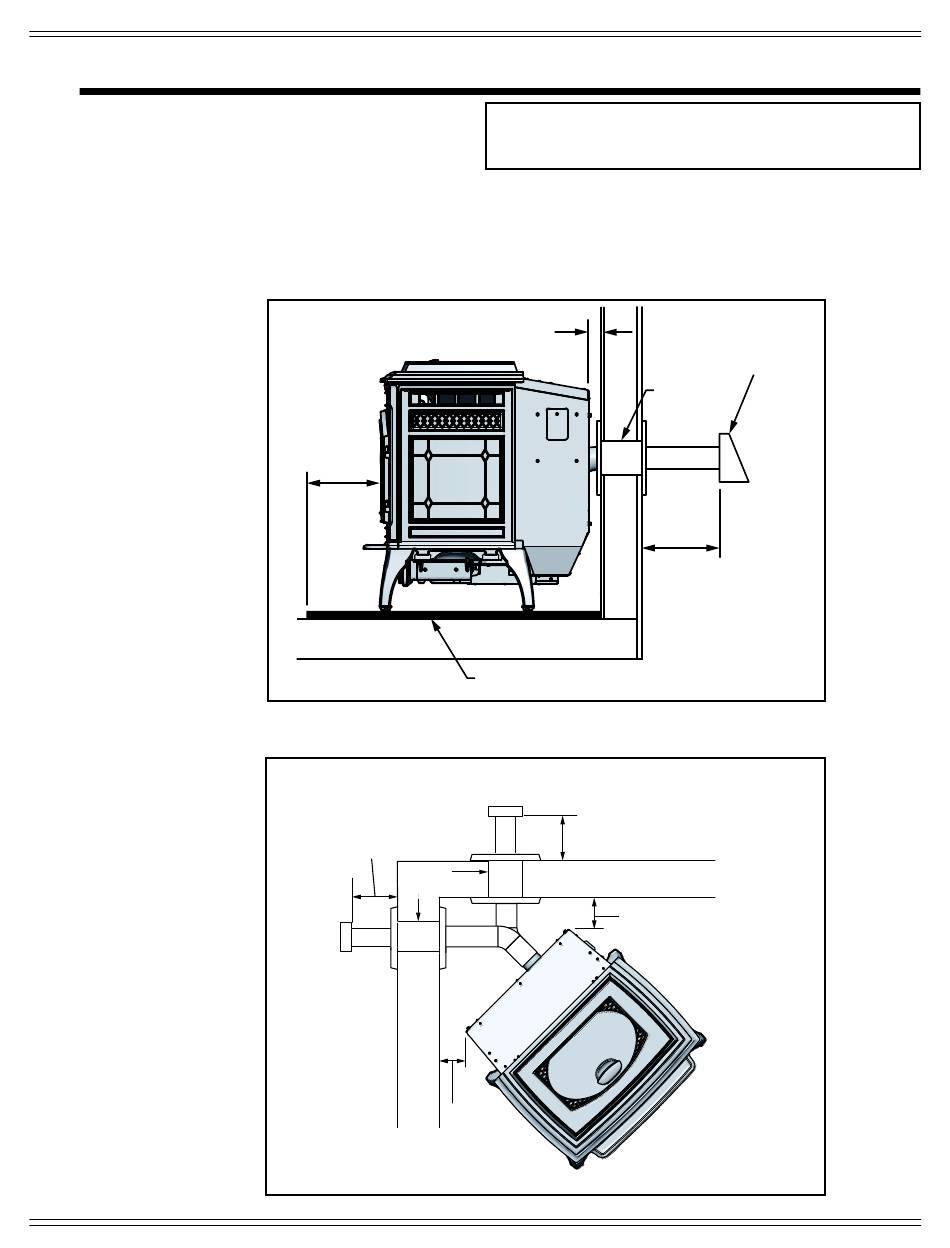

Figure 14.1
Illustration de la ventilation dans les deux sens.
Sélectionnez la ventilation qui vous convient le mieux.
6 po (152 mm)
minimum
Gaine de
conduit
pour mur
2 po
(51 mm)
minimum
Figure 14.2
7080-131H
REMARQUE : Au Canada, si on souhaite traverser une
paroi ou une cloison en matériau inflammable, l'installation
doit être conforme avec CAN/CSA-B365
Gaine de
conduit
pour mur
[152 mm]
Socle non combustible de l'âtre
6 po (152 mm)
minimum
2 po (51 mm)
minimum
Chapeau de
l'extrémité
horizontale
6 po
min
1er juillet 2015
