Agility Manuel dʹinstallation
Ce chapitre répertorie les procédures dʹinstallation de lʹAgility, à savoir :
Composants principaux de lʹAgility, page 2‐1
Montage de lʹAgility, page 2‐2
Choix de l'emplacement de montage, page 2‐2
Montage mural de lʹAgility, page 2‐2
Connexion de la batterie de secours, page 2‐5
Connexion de lʹAgility à lʹalimentation électrique, page 2‐6
Raccordement à la terre, page 2‐6
Paramètre des contacts DIP Switch, page 2‐9
Connexion dʹune ligne téléphonique à lʹAgility, page 2‐10
Connexion dʹun câble réseau à lʹAgility, page 2‐11
Installation de la carte SIM, page 2‐12
Unité audio externe, page 2‐13

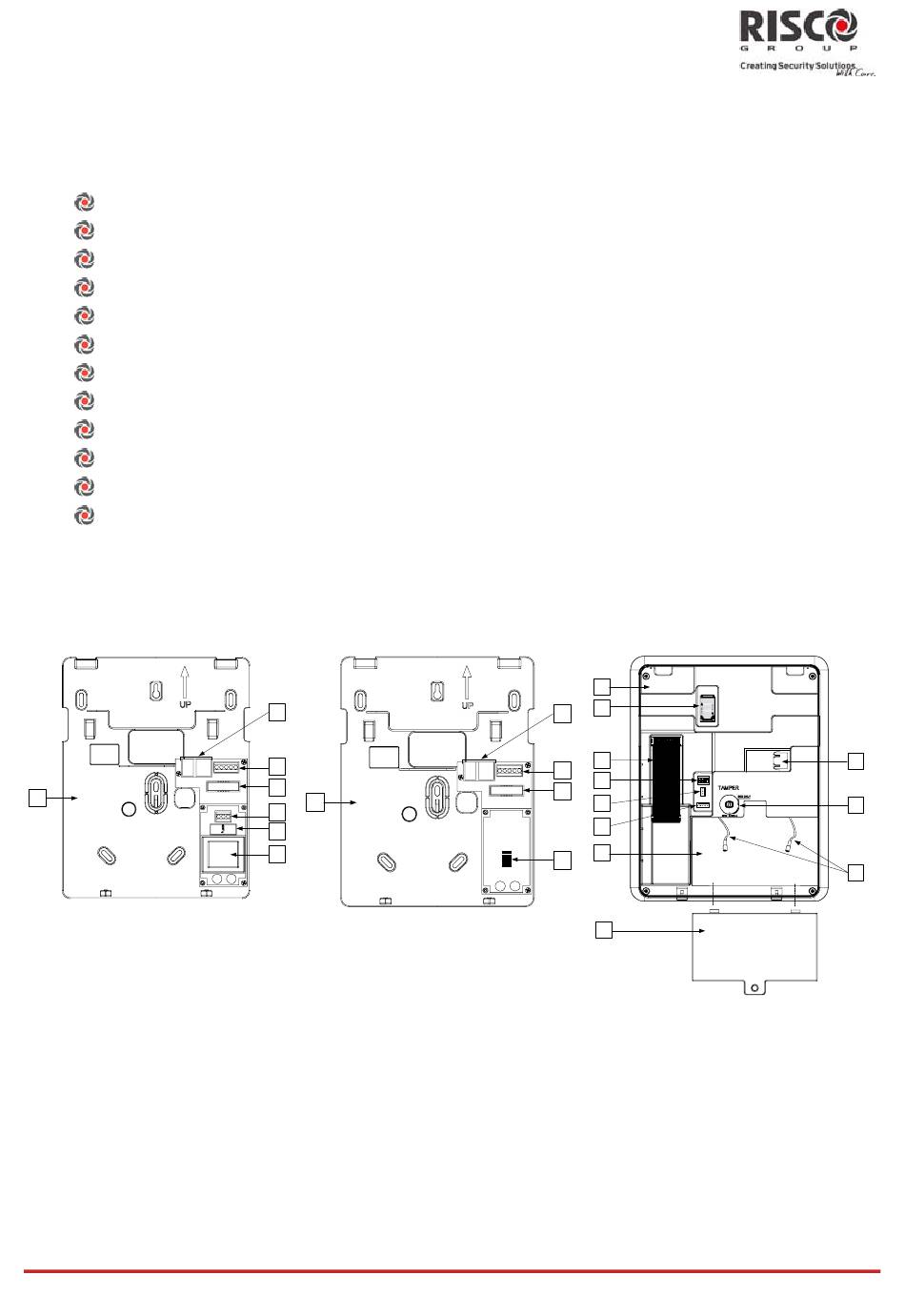

Composants principaux de l'Agility

Lʹillustration ci‐dessous montre les composants internes (lorsque le support de montage
est dissocié du panneau arrière de la centrale).
1
Configuration A
1.  Support dʹinstallation
2.  Prises téléphoniques
3.  Bornes de lʹunité audio
4.  Prise pour câble plat (Nap)
5.  Bornes de connexion CA

6.  Fusible

Chapitre 2 Installation de l'Agility

2
3
4
1
5
6
7

Configuration B
Figure 1 : Composants principaux de lʹAgility

7.  Transformateur

8.  Panneau arrière

9.  Support carte SIM

10. Câble plat (Nap)

11. DIP switch
12. Connecteur PTM
2
3
4
5

13  Connecteur de communication RS 232

14. Compartiment batterie

15. Couvercle du compartiment batterie

16. Câbles volants de la batterie

17. Contact d'autoprotection

18. Connecteur réseau de la carte IP
Page 2-1
8
9
10
11
ON
1
2
3
4
12
13
14
15





18
17
16
