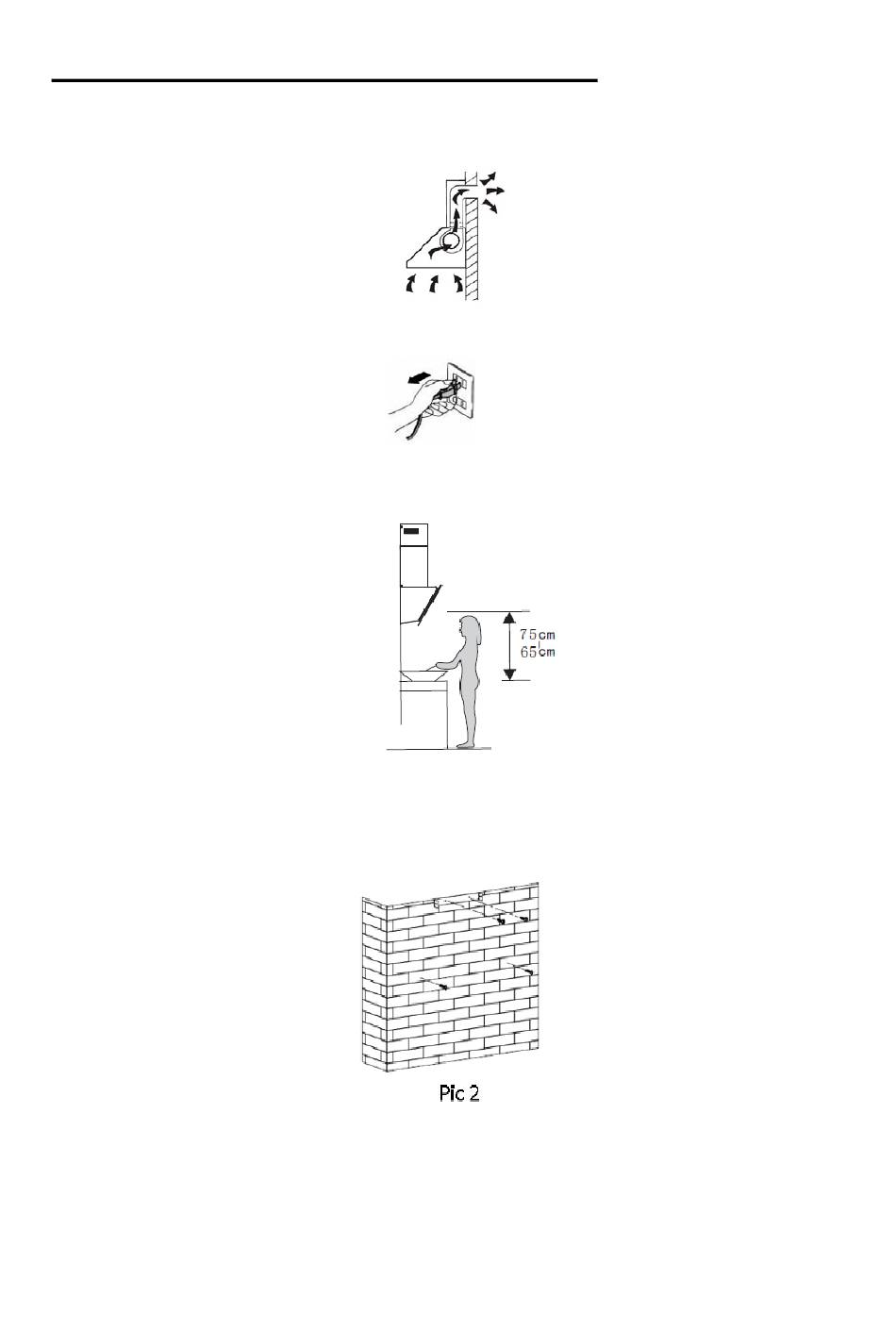

INSTALLATION (ÉVENT À L'EXTÉRIEUR)
Si vous avez une sortie vers l'extérieur, votre hotte aspirante peut être raccordée
comme sur l'image ci-dessous au moyen d'un conduit d'extraction (émail, aluminium,
tuyau flexible ou matériau inflammable avec un diamètre intérieur de 150 mm)
1. Avant l'installation, éteignez l'unité et débranchez-la de la prise.
2. La hotte aspirante doit être placée à une distance de 65 à 75 cm au-dessus de la
surface de cuisson pour un meilleur effet.
3. Percez 4 trous de 8 mm de diamètre dans le mur à un endroit approprié pour fixer
l'étrier de la cheminée intérieur et le bloc de la hotte une fois que la hauteur
d'installation est déterminée, et maintenez-les alignés. La position d'installation de
l'étrier de la cheminée intérieur est la position la plus haute de la cheminée intérieure.
Voir fig. 2.
4. Introduisez les chevilles dans les trous que vous avez percés pour le bloc de la
hotte aspirante, fixez le bloc de la hotte avec 2 vis de support ST4*30 mm à mi-
distance, en les laissant dépasser du mur de 2 mm, puis utilisez 2 vis ST4*40 mm
pour fixer l'étrier de la cheminée intérieure. Voir fig. 2.
5. Montez la gaine extensible sur la hotte aspirante au moyen des vis, voir fig. 3.
