BETTCHER INDUSTRIES, INC.
ASSEMBLAGE DE LA PIÈCE À MAIN (SUITE)

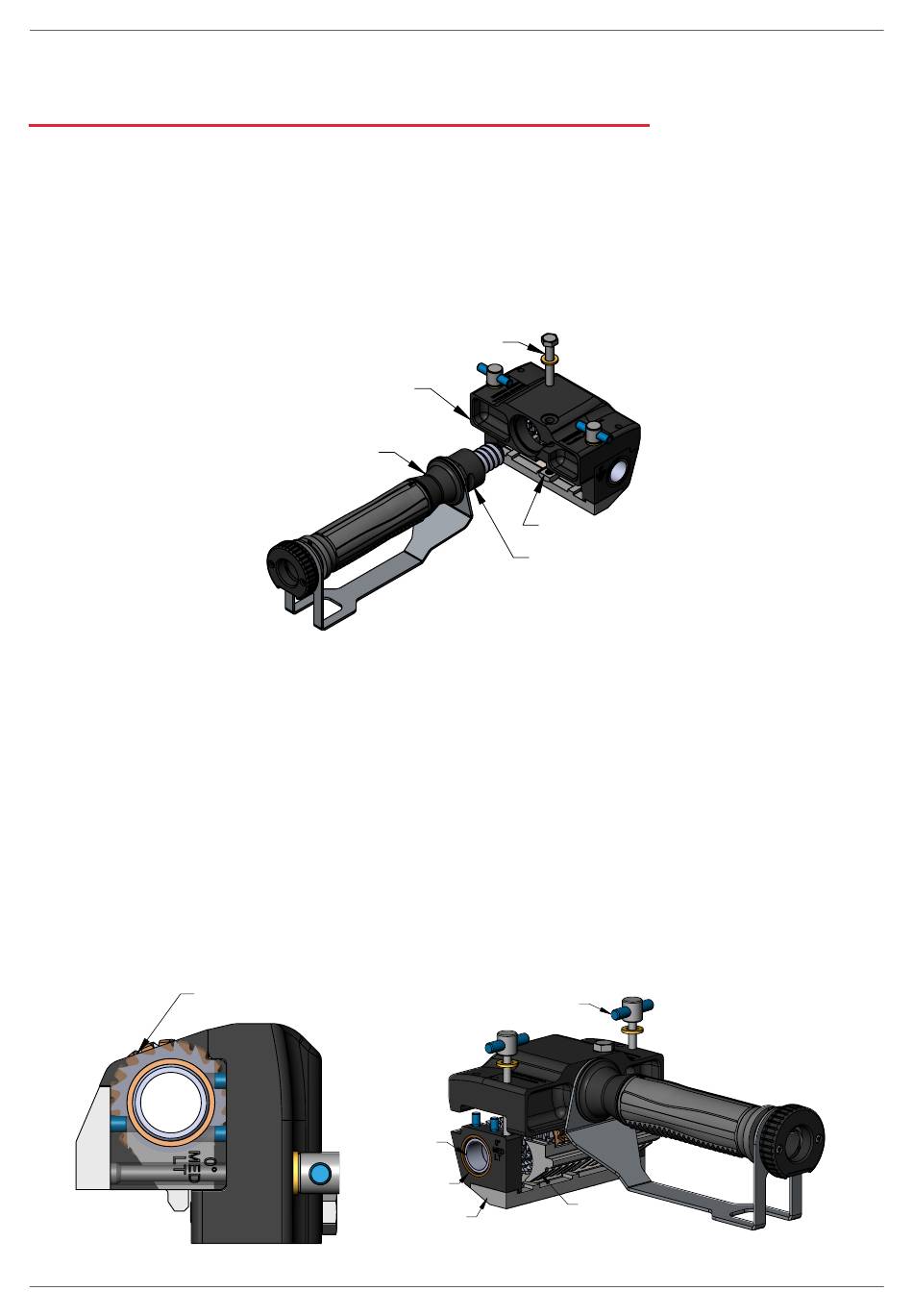

FIXEZ LE CADRE SUR L'ENSEMBLE DE LA POIGNÉE
1.
Faites glisser le cadre (n°2) sur l'ensemble de la poignée (n°4). Alignez le cadre (n°2) sur l'encoche
(n°4a).
2. Serrer la vis de serrage (n°1) à l'aide d'une clé de 7/16 po. Serrez à 16,95 Nm (150 lb-po).
ASSEMBLAGE DE L'ENSEMBLE DE LA TÊTE
1.
Vissez les vis à oreilles (n°8) dans le cadre avec la rondelle :
2. Placez le rouleau denté (n°9) entre deux plaques latérales (n°10). REMARQUE : Le rouleau denté doit
être installé avec les dents dans la bonne orientation.
3. Faites glisser les plaques latérales (n°10) avec le rouleau denté (n°9) sur le cadre.
4. Installez la plaque de retenue de la lame (n°11) et la lame (n°12). REMARQUE : Voir la section
Changement de lame pour l'orientation de la lame.
5. Tirez légèrement les plaques latérales (n°10) pour permettre à la barre de peigne (n°13) de glisser en
place. Repoussez les plaques latérales (n°10) vers l'arrière et serrez les vis à oreilles (n°8). La barre de
peigne (n°13) ne doit pas tomber.
BONNE ORIENTATION
DES DENTS
MANUEL #110115
|
MODE D'EMPLOI ET NOMENCLATURE POUR BETTCHER® CYCLONE SKINNER™
VIS DE SERRAGE
CADRE
ENSEMBLE DE
LA POIGNÉE
ROULEAU
DENTÉ
PLAQUE
LATÉRALE
PLAQUE DE
MAINTIEN DE
LA LAME
ÉCROU CARRÉ
ENCOCHE
DE POINTAGE
VIS À OREILLES
BARRE DE PEIGNE
SECTION 5
|
ENTRETIEN
45
