SECTION 4
|
MODE D'EMPLOI
INSTALLATION/RETRAIT DE LA LAMEL
La lame tranchante et le rouleau denté peuvent provoquer des coupures !
Pour une bonne protection des mains, un gant en maille d'acier inoxydable de
découpe doit être porté sur la main libre avec un protège-bras sur le bras libre
pendant le fonctionnement du Cyclone Skinner®.
Ne mettez jamais les mains ou d'autres parties du corps dans la trajectoire de
coupe de la machine.
NE portez PAS des vêtements amples ou des bijoux car ils pourraient s'emmêler
dans les pièces mobiles.

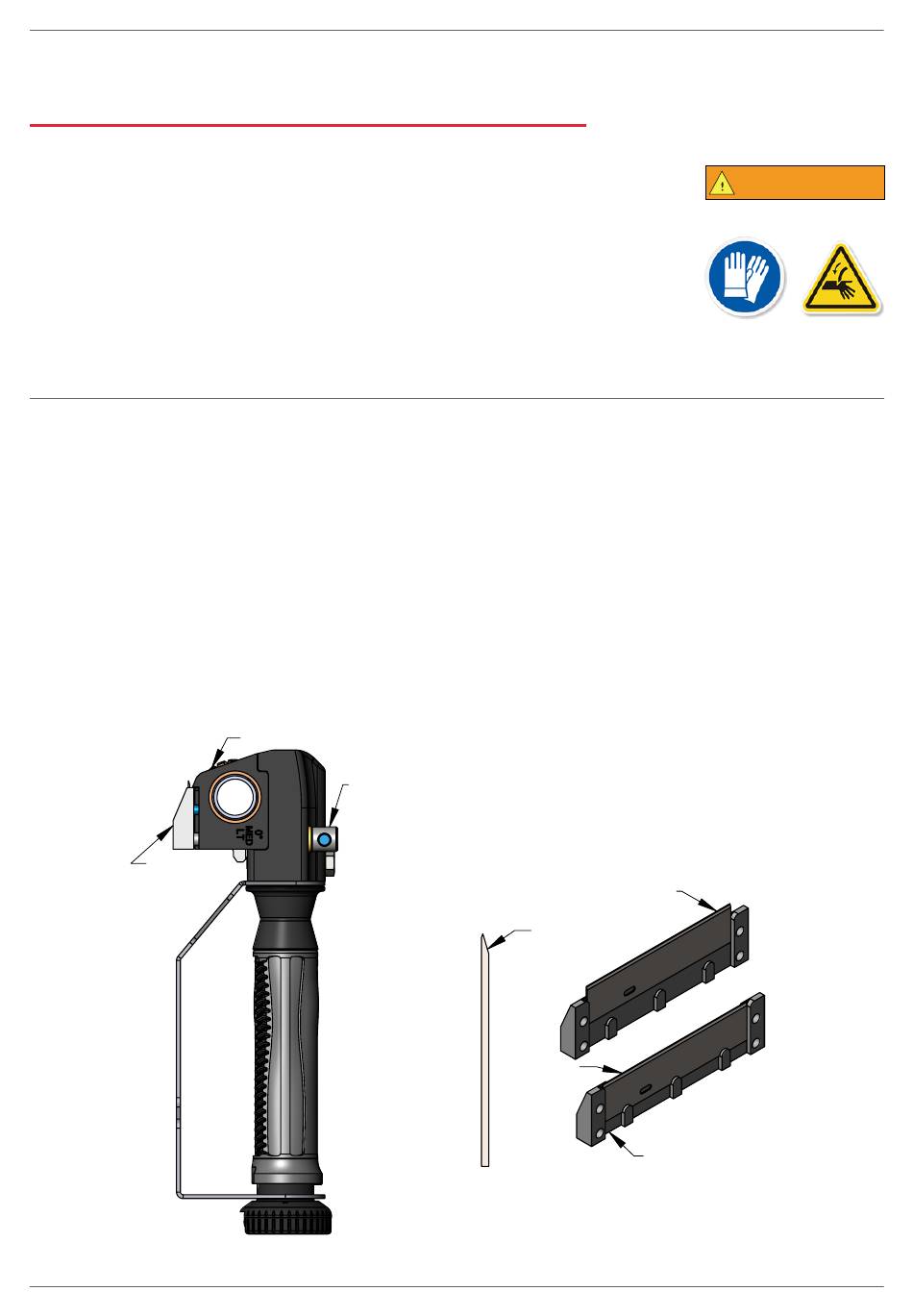

1.
Pour retirer la lame (#1), desserrez légèrement les vis à oreilles (#2).
2. Tirez la plaque de retenue de la lame (#3) pour l'éloigner du rouleau denté (#4).
3. Retirez l'ancienne lame (#1) si présente.
4. Placez la nouvelle lame (#1) dans la poche (#3a) sur la plaque de retenue de la lame (#3). Assurez-
vous d'essuyer les débris des surfaces de contact. REMARQUE : Installez la lame avec le bord
tranchant vers l'avant et le biseau (#1a) orienté vers le haut vers le rouleau denté (#4).
5. Serrez les vis à oreilles (#2) en remettant la plaque de retenue de la lame (#3) en place.
PLAQUE DE
RETENUE
DE LAME
28
ROULEAU DENTÉ
VIS À
OREILLES
MODE D'EMPLOI ET NOMENCLATURE POUR BETTCHER® CYCLONE SKINNER™
LAME ENTIÈREMENT DANS LA POCHE
DE LA PLAQUE DE RETENUE
DE LAME
BISEAU DE
LA LAME
LAME
BETTCHER INDUSTRIES, INC.
AVERTISSEMENT
POCHE POUR
PLAQUE DE
RETENUE DE LAME
|
MANUEL #110115
