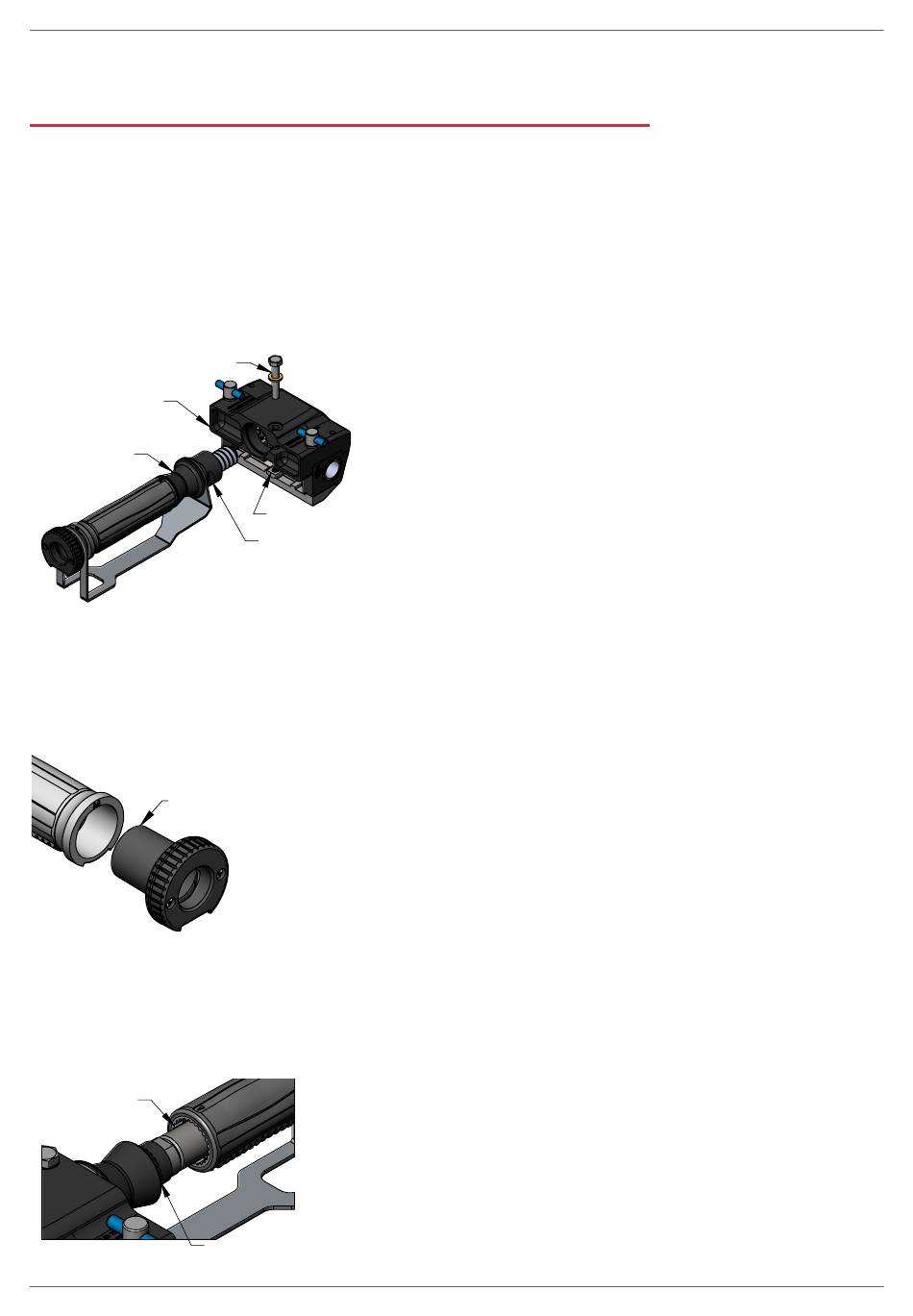

DÉMONTAGE DE LA PIÈCE À MAIN (SUITE)
DÉPOSE DU CADRE DE LA POIGNÉE
1.
Desserrez et retirez la vis de serrage (#1) sur le dessus du cadre (#2) de l'écrou carré (#3) à l'aide
d'une clé de 7/16 po.
2. Tirez complètement la vis de serrage (#1) pour retirer le cadre (#2) de l'ensemble de la poignée (#4).
VIS DE SERRAGE
CADRE
ENSEMBLE DE
LA POIGNÉE
RETIREZ LE BOUTON DE RETENUE DE LA POIGNÉE
1.
Tournez le bouton de retenue (#5) dans le sens antihoraire.
BOUTON DE
RETENUE DE
LA POIGNÉE
DÉPOSE DE LA POIGNÉE DE L'OUTIL
1.
Tirez la poignée (#7) hors du tube (#6)..
CANNELURES
DE POIGNÉE
MANUEL #110115
|
MODE D'EMPLOI ET NOMENCLATURE POUR BETTCHER® CYCLONE SKINNER™
ÉCROU CARRÉ
ENCOCHE
DE POINTAGE
CANNELURES
DE CADRE
SECTION 5
|
ENTRETIEN
