Installation
▶ Retirer l'appareil du carton d'emballage et contrôler les
accessoires joints.
▶ Installer l'appareil sur l'emplacement choisi et respecter les
distances minimales recommandées ( fig. 10).
En cas de montage mural, préparer d'abord les supports de
l'appareil pour assurer une circulation d'air normale par
l'appareil.
▶ Fixer l'appareil sur le sol ou sur les supports muraux, sans
l'endommager.
▶ Monter l'écoulement des condensats sur l'ouverture dispo-
nible dans la partie inférieure de l'appareil.
PRUDENCE :
Risques de dégâts sur le lieu d'installation.
▶ L'eau qui se forme en fonctionnement nor-
mal de l'installation doit être évacuée vers
un endroit approprié afin d'éviter l'accumu-
lation d'eau sous l'appareil.
Cette accumulation peut entraîner un sol
glissant et/ou la pénétration d'eau dans les
zones d'habitation situées en dessous du
lieu d'installation.
▶ Raccorder le tuyau des condensats à l'écoulement et le
poser vers un lieu d'évacuation approprié.
1.
2.

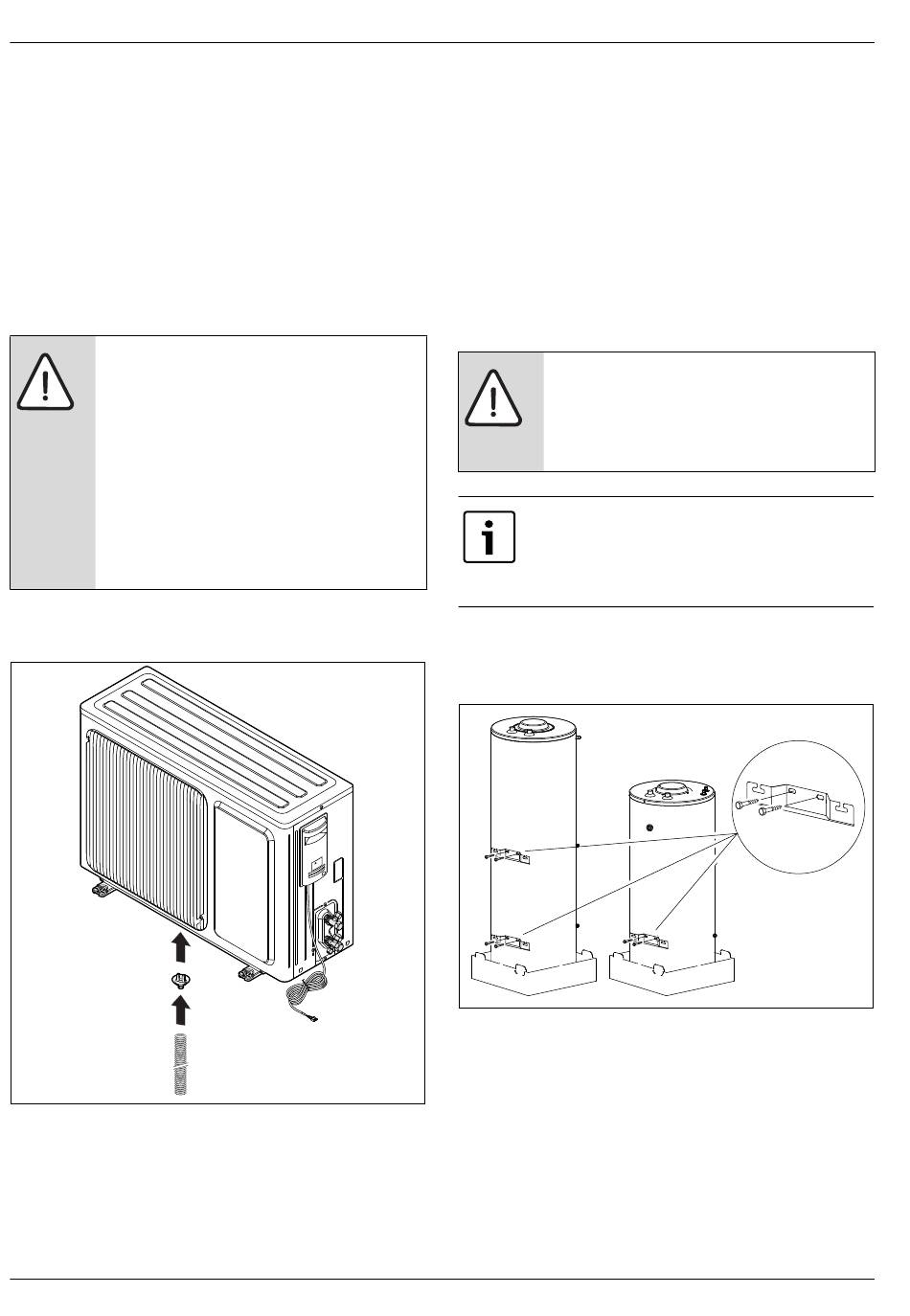

Fig. 12 Installation de l'écoulement des condensats
20
6720818058-06.1V
5.4 Installation du ballon d'eau chaude sanitaire
▶ Transporter le ballon dans son emballage d'origine vers le
lieu d'installation, conformément aux recommandations
indiquées page 8.
▶ Coupez les sangles de sécurité.
▶ Retirer le film de protection.
▶ Retirer la partie supérieure de l'emballage, les protections
latérales et l'enveloppe plastique.
▶ Retirer les deux surfaces latérales du socle en carton afin
d'en retirer le ballon plus facilement.
▶ Dévisser le ballon du socle en carton.
PRUDENCE : Risques d'accidents !
Risques d'accidents dus à des charges lourdes !
▶ Pour transporter le ballon, toujours
prévoir 2 ou plusieurs personnes.
Les ballons vides pèsent environ :
- 130 l (50 kg)
- 190 l (65 kg)
- 300 l (90 kg)
5.4.1 Montage mural (130 l et 190 l)
▶ Fixer les supports muraux sur le ballon à l'aide des vis M10
jointes.
Fig. 13 Montage des supports muraux
▶ S'assurer que la portance du mur suffit à supporter le poids
du ballon entièrement rempli d'eau.
▶ Déterminer la position des vis du support mural conformé-
ment aux dimensions indiquées dans la figure 14.
