Extra sjabloon optie CMT300/600-T190
9) Extra sjabloon optie CMT300/600-T190
De CMT300/600-T190 sjabloon kan worden aangekocht als een optionele open zwaluwstaart
verbinding.

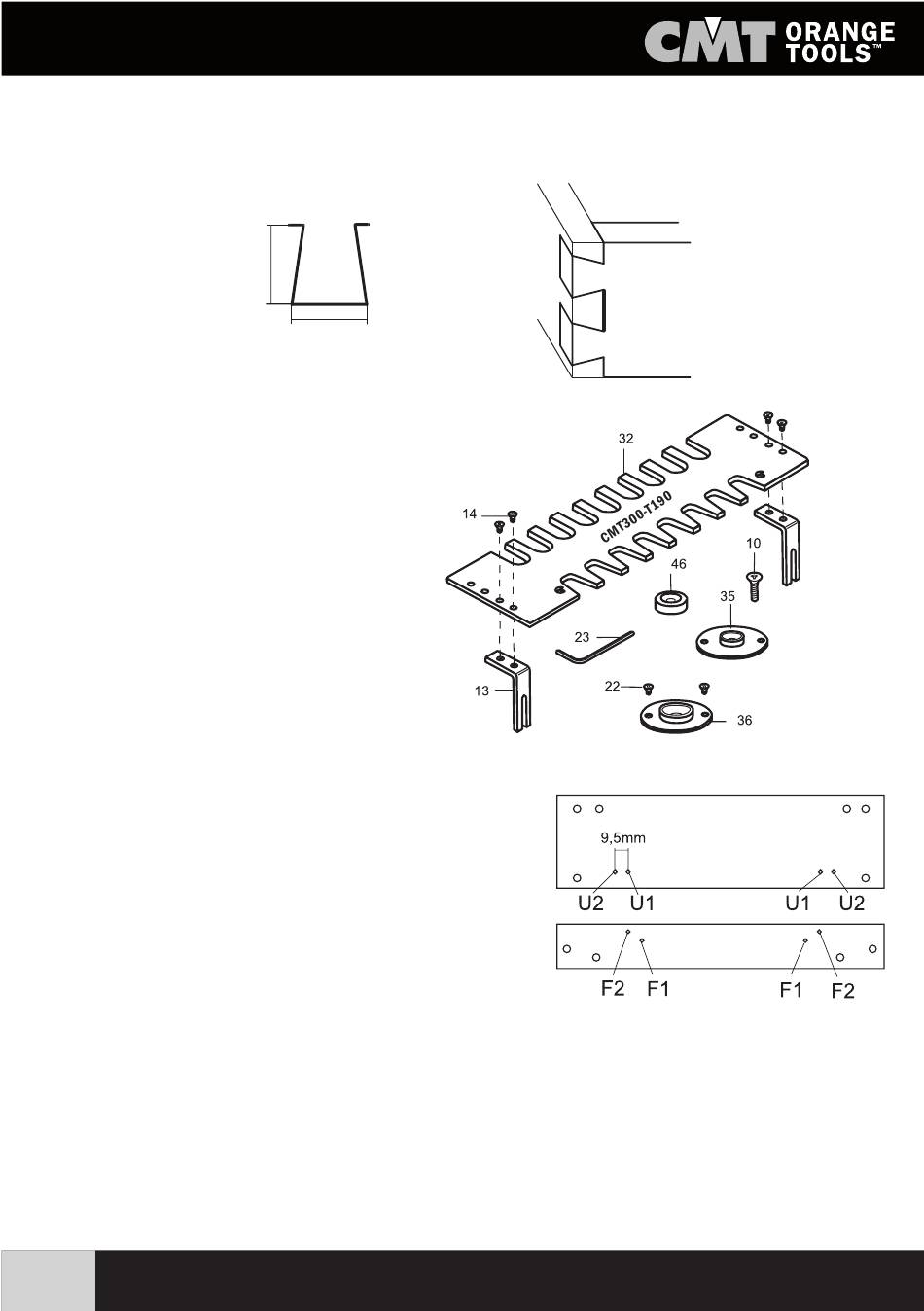

Inhoud van de CMT300-T190-pakket:
32) CMT300-T190 sjabloon
14) Vier M4x8mm schroeven
46) Twee Ø16.3x6mm aanslag ringen
10) Twee M4x16mm schroeven
36) Ø22,1x4mm geleidering
22) twee schroeven M5x8mm
23) 2,5 mm inbussleutel
Montage van de sjabloon:
het standaard model. Verwijder de standaard sjabloon van
en vervang deze door de (32) sjabloon,
de CMT300/600
bevestig deze op de hoeksteunen (13 - in het CMT300
pakket), met de schroeven (14)
De standaard aanslag ringen ga je vervangen door deze
die meegeleverd worden voor de sjabloon (46).
De aanslag ringen nr 46 plaats je op de voorzijde positie
F2.
Montage van de geleidingsring, Bij deze sjabloon met twee verschillende kanten heb je ook twee
verschillende bovenfrezen nodig. Aan de kant met de rechte inkeping heb je de CMT
zwaluwstaartfrees 918.190.11 (schacht 8mm) nodig. Hiervoor gebruik je de volgring (36 standaard
bij dit apparaat geleverd) van 22x4mm om op de voet van je machine te plaatsen.
Bij het draaien van de sjabloon heb je de schuine inkepingen en hiervoor heb je de rechte CMT
bovenfrees nodig ( 912.127.11 schacht 8mm). Hiervoor gebruik je volgring 35 ( Ø15.8x4mm)
standaard op je bovenfreesmachine.
14
19mm
(3/4")
deze sjabloon monteer je net als
from
CMT300
from
CMT300
www.garnotec.be
open zwaluwstaart verbinding
(Cmt300-t190)
from
CMT300
boven aanzicht
voor aanzicht
