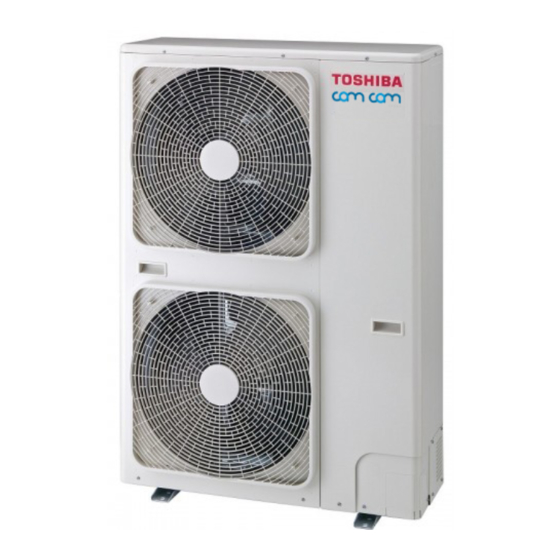

- Page 1 CLIMATISEUR (TYPE SPLIT) Manuel d’installation Unité extérieure Nom du modèle : RAV-SP1104AT8-E RAV-SP1104AT8Z-E RAV-SP1104AT8ZG-E RAV-SP1404AT8-E RAV-SP1404AT8Z-E RAV-SP1404AT8ZG-E RAV-SP1604AT8-E RAV-SP1604AT8Z-E RAV-SP1604AT8ZG-E Français...
-
Page 2: Table Des Matières
Super Digital Inverter Translated instruction ADOPTION D’UN NOUVEAU FLUIDE FRIGORIGENE Ce climatiseur est de type nouveau adoptant un nouveau réfrigérant HFC (R410A) au lieu du réfrigérant R22 traditionnel afin de préserver la couche d’ozone. Cet équipement est conforme à IEC 61000-3-12 à condition que le pouvoir de court-circuit Ssc soit supérieur à ou égal à Ssc (*1) au point d’interface entre l’alimentation de l’utilisateur et le système public. - Page 3 • L’installateur qualifié est une personne qui installe, entretient, déplace et met au rebut les climatiseurs qualifié fabriqués par Toshiba Carrier Corporation. Il ou elle a été formé pour installer, entretenir, déplacer et mettre au rebut les climatiseurs fabriqués par Toshiba Carrier Corporation, ou, alternativement, il ou elle a été...
-
Page 4: Définition De L'équipement De Protection
Super Digital Inverter Définition de l’équipement de protection Lorsque le climatiseur doit être transporté, installé, entretenu, réparé ou mis au rebut, portez des gants de protection et des vêtements de ‘sécurité’. En plus de cet équipement de protection normal, portez les protections décrites ci-dessous lorsque vous entreprenez les travaux spéciaux indiqués dans le tableau suivant. - Page 5 Super Digital Inverter Indications d’avertissement sur le climatiseur Indication d’avertissement Description WARNING AVERTISSEMENT ELECTRICAL SHOCK HAZARD RISQUE DE DECHARGE ELECTRIQUE Disconnect all remote Débranchez toutes les alimentations électriques distantes electric power supplies avant l’entretien. before servicing. WARNING AVERTISSEMENT Moving parts. Pièces mobiles.
-
Page 6: Mesures De Securite
Super Digital Inverter MESURES DE SECURITE AVERTISSEMENT Généralités • Avant de commencer à installer le climatiseur, lisez attentivement le Manuel d’installation et suivez ses instructions pour installer le climatiseur. • Seul un installateur qualifié(*1) ou technicien d’entretien qualifié(*1) est habilité à installer le climatiseur. Si le climatiseur est installé... -
Page 7: Tuyauterie De Réfrigérant
Super Digital Inverter Installation • Lorsque l’unité intérieure doit être suspendue, les boulons de suspension (M10 ou W3/8) et les écrous (M10 ou W3/8) spécifiés doivent être utilisés. • Installez le climatiseur dans un endroit assez solide pour supporter le poids de l’unité. Si la résistance est insuffisante, l’unité peut tomber et provoquer des blessures. -
Page 8: Explications Données À L'utilisateur
Super Digital Inverter Essai de fonctionnement • Avant de faire fonctionner le climatiseur après avoir terminé les travaux, vérifiez que le couvercle du boîtier des pièces électriques de l’unité intérieure et le panneau de service de l’unité extérieure sont fermés et réglez le disjoncteur sur la position ON. - Page 9 Super Digital Inverter ATTENTION Installation du climatiseur à nouveau réfrigérant • CE CLIMATISEUR ADOPTE LE NOUVEAU REFRIGERANT HFC (R410A) QUI NE DETRUIT PAS LA COUCHE D’OZONE. Le réfrigérant R410A est susceptible d’être affecté par des impuretés telles que de l’eau, l’oxydation de la membrane et des huiles car sa pression de service est d’environ 1,6 fois celle du réfrigérant R22.
-
Page 10: Pieces Accessoires Et Refrigerant
Super Digital Inverter PIECES ACCESSOIRES ET REFRIGERANT Pièces accessoires Nom de pièce Q’té Forme Utilisation Remettez-le directement au client. Manuel d’installation de l’unité (Pour d'autres langues qui n'apparaissent pas dans extérieure ce Manuel d'installation, veuillez vous reporter au CD-R fourni.) Raccord d’évacuation Bouchon en caoutchouc étanche Manchon de protection... -
Page 11: Installation Du Climatiseur A Nouveau
Super Digital Inverter INSTALLATION DU CLIMATISEUR A NOUVEAU REFRIGERANT • Le réfrigérant R410A est plus sensible aux impuretés telles que l’eau, la membrane oxydante, les huiles et les graisses. Outre l’adoption du nouveau réfrigérant, l’huile réfrigérante a elle aussi été remplacée. Veillez à... -
Page 12: Nouveau Réfrigérant (R410A)
Super Digital Inverter Tuyauterie de réfrigérant Nouveau réfrigérant (R410A) Utilisation du kit de tuyaux traditionnel • En cas d’utilisation du kit de tuyaux traditionnel qui n’indique aucun type de réfrigérant applicable, veillez à utiliser celui-ci sur une épaisseur de paroi de 0,8 mm pour Ø6,4 mm, Ø9,5 mm et Ø12,7 mm, et sur une épaisseur de paroi de 1,0 mm pour Ø15,9 mm. -
Page 13: Conditions D'installation
Super Digital Inverter CONDITIONS D’INSTALLATION Avant l’installation Mise à la terre • Une mise à la terre correcte peut éviter une charge Assurez-vous de prévoir les éléments suivants avant d’électricité sur la surface de l’unité extérieure due à la l’installation. présence d’une haute fréquence dans le convertisseur de fréquence (inverseur) de l’unité... -
Page 14: Emplacement D'installation
Super Digital Inverter Emplacement d’installation 1) Installez l’unité de sorte que son orifice de décharge soit face au mur du bâtiment. Laissez une distance de 500 mm ou plus entre l’unité ATTENTION et la surface du mur. 500 mm Installez l’unité extérieure dans un endroit répondant aux conditions suivantes après avoir obtenu l’accord du client. -
Page 15: Espace Nécessaire Pour L'installation (Unité : Mm)
Super Digital Inverter Espace nécessaire pour l’installation Obstacle à l’avant (Unité : mm) Le dessus de l’unité est libre 1. Installation d’une seule unité Obstacle à l’arrière Le haut est libre 1. Installation d’une seule unité 2. Installation en série de deux unités ou plus 2. -
Page 16: Installation En Série À L'avant Et À L'arrière
Super Digital Inverter Installation en série à l’avant et à l’arrière • Comme illustré sur la figure ci-dessous, installez la base et des coussinets en caoutchouc anti-vibration pour Laissez un espace libre au-dessus, et à droite et à gauche soutenir directement la surface inférieure de la patte de de l’unité. -
Page 17: Pour Référence
Super Digital Inverter Pour référence • Lorsque l’eau doit être évacuée par le flexible d’évacuation, mettez en place le raccord d’évacuation et Si le chauffage doit être utilisé continuellement pendant le bouchon en caoutchouc étanche suivants, et utilisez longtemps alors que la température extérieure est de 0 °C un flexible d’évacuation (diam. -
Page 18: Pièces D'installation En Option (Fournies Sur Place)
Super Digital Inverter Pièces d’installation en option Evasement (fournies sur place) 1. Coupez le tuyau avec un coupe-tubes. Assurez-vous d’éliminer les ébarbures car elles peuvent provoquer une fuite du gaz. Nom des pièces Q’té 2. Insérez un écrou évasé dans le tuyau, puis évasez le Tuyauterie de réfrigérant tuyau. -
Page 19: Serrage Du Raccord
Super Digital Inverter Serrage du raccord ATTENTION 1. Alignez les centres des tuyaux de raccordement et serrez complètement l’écrou évasé avec les doigts. Puis 1. Ne placez pas la clé à molette sur le capuchon ou le fixez l’écrou avec une clé comme illustré sur la figure et couvercle. -
Page 20: Longueur Des Tuyaux De Réfrigérant
Super Digital Inverter Longueur des tuyaux de réfrigérant Système simple Longueur de tuyau admissible (m) Différence de hauteur (Intérieure-extérieure H) (m) Longueur totale L Unité intérieure : Supérieure Unité extérieure : Inférieure Diamètre de tuyau (mm) Nombre de parties cintrées Côté... -
Page 21: Purge De L'air
Super Digital Inverter PURGE DE L’AIR Essai d’étanchéité Pompe à vide Avant de commencer un essai d’étanchéité, serrez encore Comme illustré sur la figure, raccordez le flexible de charge les soupapes d’axe sur le côté gaz et le côté liquide. après que la soupape du collecteur est complètement Pressurisez le tuyau avec du gaz azote alimenté... -
Page 22: Comment Ouvrir La Soupape
Super Digital Inverter Comment ouvrir la soupape Remplissage du réfrigérant Ouverture ou fermeture de la soupape Ce modèle est de type 30 m sans charge qui ne nécessite pas de remplissage de réfrigérant pour des tuyaux de Côté liquide réfrigérant de jusqu’à 30 m. Lorsqu’un tuyau de réfrigérant Ouvrez la soupape avec une clé... -
Page 23: Travaux D'electricite
Super Digital Inverter TRAVAUX D’ELECTRICITE • Retirez le panneau et vous pouvez voir les pièces AVERTISSEMENT électriques sur la face avant. • Un tube métallique peut être installé par le trou pour le 1. Utilisez les câbles spécifiés, assurez-vous qu’ils sont câblage. -
Page 24: Comment Effectuer Le Câblage
Super Digital Inverter Comment effectuer le câblage Schéma de câblage 1. Branchez les câbles de connexion aux bornes identifiées Pour les détails concernant le raccordement/l’installation par leur numéro respectif sur le bornier des unités de la télécommande, reportez-vous au Manuel intérieure et extérieure. - Page 25 Super Digital Inverter Système simple, système double, système triple Longueur de dénudement du cordon d’alimentation et du Câble de raccordement Câble d’alimentation câble de raccordement unités intérieure/extérieure 1 2 3 L1 L2 L3 N Vis de terre Vis de terre (mm) Ligne de terre Ligne de terre...
-
Page 26: Mise A La Terre
Super Digital Inverter MISE A LA TERRE Raccordez correctement la ligne de terre selon les normes techniques applicables. Le raccordement de la ligne de terre est essentiel pour éviter une décharge électrique et pour réduire le bruit et les charges électriques sur la surface de l’unité... -
Page 27: Fonctions A Executer Localement
Super Digital Inverter FONCTIONS A EXECUTER LOCALEMENT Utilisation d’un tuyau existant Récupération du réfrigérant Lors de l’utilisation d’un tuyau existant, vérifiez • Utilisez le commutateur de récupération du réfrigérant soigneusement les points suivants : SW801 sur la carte de circuits imprimés de l’unité •... -
Page 28: Depannage
Super Digital Inverter DEPANNAGE Vous pouvez effectuer un diagnostic des erreurs de l’unité extérieure au moyen des LED sur la carte de circuits imprimés de l’unité extérieure, ainsi qu’utiliser les codes de contrôle affichés sur la télécommande à fil de l’unité intérieure. Utilisez les LED et codes de contrôle pour diverses vérifications. - Page 29 Super Digital Inverter Mode d’affichage 1 Mode d’affichage 2 N° Cause D800 D801 D802 D803 D804 D800 D801 D802 D803 D804 Normal Erreur du détecteur de décharge (TD) Erreur du détecteur d’échangeur de chaleur (TE) Erreur du détecteur d’échangeur de chaleur (TL) Erreur du détecteur de température extérieure (TO) Erreur du détecteur d’aspiration (TS) Erreur du détecteur de refroidisseur (TH)
-
Page 30: Annexe
à la pression peut être • Dans les systèmes doubles actuels, lorsque TOSHIBA a inadéquate et le tuyau risque même de se casser. spécifié qu’un tuyau de branchement doit être utilisé, il Diamètre et épaisseur de tuyau (mm) peut être réutilisé. - Page 31 Super Digital Inverter Y a-t-il des éraflures ou bossellements sur les Tuyaux existants : Ne peuvent pas être utilisés. tuyaux existants ? • Utilisez des tuyaux neufs. Est-il possible de faire fonctionner le climatiseur existant ? • Après avoir fait fonctionner le climatiseur existant en mode de refroidissement pendant environ 30 minutes ou plus,* récupérez le réfrigérant.
- Page 32 Super Digital Inverter Ce produit contient des gaz à effet de serre fluorés couverts par le Protocole de Kyoto. Nom chimique du gaz R410A Potentiel de réchauffement de la planète (GWP) du gaz 1 975 ATTENTION 1. Collez l’étiquette fournie indiquant le fluide frigorigène utilisé à côté de l’emplacement de remplissage et/ou récupération. 2.
- Page 33 Pour tout renseignement supplémentaire, contactez l’administration municipale, le commerçant/distributeur/installateur qui a vendu le produit ou encore le fabricant. Pays Nom de la société responsable WEEE. AIRCOND, Klimaanlagen GT Phelan Unit 30 Southern Toshiba Carrier UK Ltd Handelsgesellshcaft m.b.H Irlande Cross Business Park Bray Co Porsham Close, Belliver Ind. Autriche...
-
Page 34: Déclaration De Conformité
Toshiba Carrier Corporation 336 Tadehara, Fuji-shi, Shizuoka-ken 416-8521 JAPON Représentant agréé/ Nick Ball Titulaire TCF : Directeur de l’ingénierie Toshiba EMEA Toshiba Carrier UK Ltd. Porsham Close, Belliver Industrial Estate, PLYMOUTH, Devon, PL6 7DB. Royaume-Uni Déclare par la présente que le matériel décrit ci-dessous : Dénomination... -
Page 35: Important
WARNINGS ON REFRIGERANT LEAKAGE Check of Concentration Limit Important The room in which the air conditioner is to be installed NOTE 2 : requires a design that in the event of refrigerant gas The standards for minimum room volume are as follows. leaking out, its concentration will not exceed a set (1) No partition (shaded portion) limit.
