6. Mise en service, exploitation
Pour l'installation avec bride, n'utilisez que des joints d'étanchéité ayant un diamètre intérieur suffi-
■
sant et centrez-les ; tout contact avec la membrane conduit à des erreurs de mesure.
Lorsque vous utilisez des joints d'étanchéité doux ou des joints PTFE, observez les instructions du
■
fabricant, tout particulièrement en ce qui concerne le couple de serrage et les cycles de charge.
Lors de l'utilisation d'un raccord à souder, positionnez celui-ci de sorte que le trou pour la détection
■
de fuites pointe vers le bas. Soudez le raccord à souder en affleurement avec la paroi intérieure de la
cuve et meulez vers le bas. Le degré d'aspérité des surfaces meulées doit être supérieur à Ra ≤ 0,8
µm.
6.2 Raccordement électrique
L'instrument doit être mis à la terre par le raccord process !
■
Protéger les départs de câble contre la pénétration d'humidité.
■

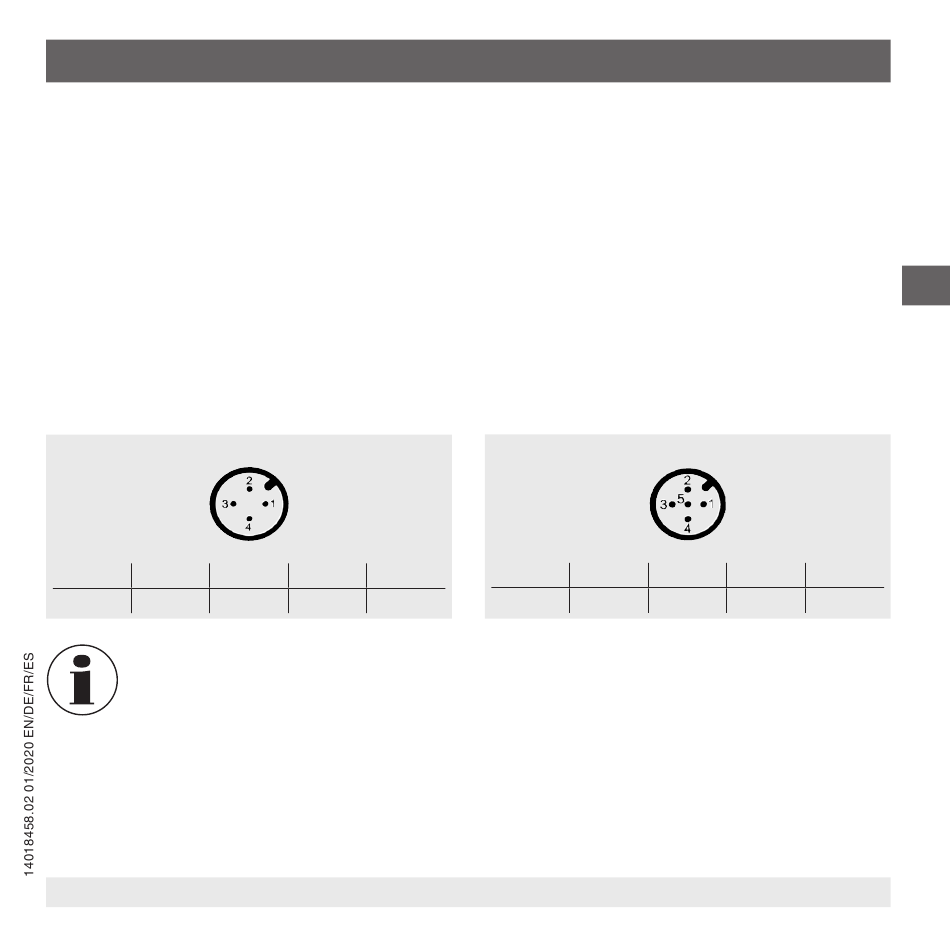

Diagrammes de connexion

Connecteur M12 x 1, 4-plots
Configuration
U U - S
+
1 3 2
Si une soupape d'arrêt est disponible, ouvrez-la lentement après l'installation pour éviter des
montées abruptes de pression.
6.3 Réglage du point zéro
Vérifiez le point zéro indiqué sur l'affichage pendant la mise en service.
Si un offset est affiché en raison de l'installation, on peut réinitialiser ceci en mode programmation avec
le paramètre 0SET (voir Chapitre 6.7 "Menu").
WIKA mode d'emploi pressostat type PSA-31 pour applications stériles
SP1 SP2
+
4 2
Connecteur M12 x 1, 5-plots
Configuration
U U - S
+ +
1 3 5
FR
SP1 SP2
4 2
