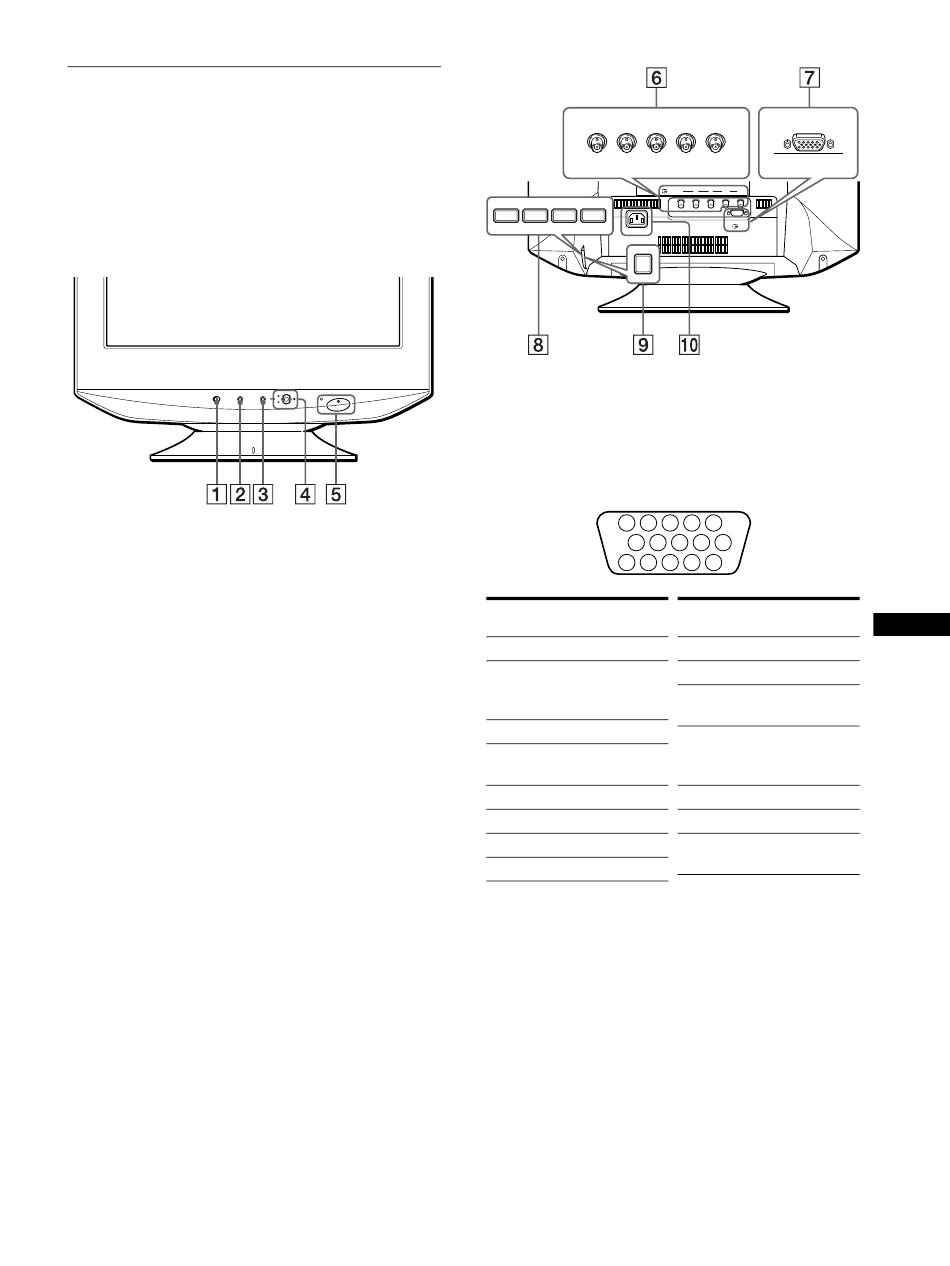

Identificación de componentes y
controles
Consulte las páginas que aparecen entre paréntesis para obtener
información detallada.
Parte frontal
INPUT PICTURE EFFECT
1 2
1 Interruptor INPUT (entrada) (página 9) 1
1 1
Este interruptor permite seleccionar INPUT 1 (conector 1 de
entrada de vídeo: y1) o INPUT 2 (conector 2 de entrada de
vídeo: y2).
2 Botón PICTURE EFFECT (página 11) 2
2 2
Este botón se utiliza para cambiar los modos de efectos de
imagen predefinidos.
3 Botón MENU (página 10)
Este botón se utiliza para mostrar o cerrar el menú.
4 4 Botón de control (OK, M/m) (página 11) 4 4
Este botón se utiliza para realizar ajustes del monitor y
recuperar el menú CONTRASTE directamente.
5 Interruptor e indicador ! (alimentación) 5
5 5
(páginas 7, 18, 22)
Este botón enciende y apaga el monitor. El indicador de
alimentación se ilumina en verde cuando el monitor está
encendido, y en naranja cuando se encuentra en el modo de
ahorro de energía.
MENU
OK
Parte posterior
lado delantero
lado trasero
AC IN
6 6 Conector 2 de entrada de vídeo (BNC) (página 6) 6 6
Este conector introduce las señales de vídeo RVA
(0,700 Vp-p, positivas) y las de sincronización.
7 Conector 1 de entrada de vídeo (HD15) (página 6) 7
7 7
Este conector introduce las señales de vídeo RVA
(0,700 Vp-p, positivas) y de sincronización.
5 4 3 2 1
10 9
15 14 13
Terminal Señal
nº
1 Rojo
2 Verde
(Sincronización
en verde)
3 Azul
4 Identificación
(Masa)
5 Masa DDC*
6 Masa roja
7 Masa verde
8 Masa azul
* DDC (Canal de datos de visualización) es un estándar de VESA.
8 Conectores de flujo de entrada USB (bus serie
universal) (página 8)
Utilice estos conectores para conectar dispositivos periféricos
USB al monitor.
9 9 Conector de flujo de salida USB (bus serie 9 9
universal) (página 8)
Utilice este conector para conectar el monitor a un ordenador
compatible con USB.
q; q; q; q; Conector AC IN (página 7)
Este conector proporciona alimentación de CA al monitor.
lado delantero
lado trasero
2 R G B HD VD
1
8 7 6
12 11
Terminal Señal
nº
9 DDC + 5V*
10 Masa
11 Identificación
(Masa)
12 Datos
bidireccionales
(SDA)*
13 Sincronización H.
14 Sincronización V.
15 Reloj de datos
(SCL)*
5
