(3) Ouvrez le trou d'installation (plafonds existants).
• Le trou d'installation de l'unité au plafond étant ouvert,
faites passer les tuyaux de réfrigérant, les tuyaux d'évac-
uation, les câbles de transmission et les câbles de télé-
commande (sauf en cas d'utilisation d'une
télécommande sans fil) dans les trous de passage des
tuyaux et des câbles de l'unité.
Reportez-vous aux points "6. TUYAUTERIES DE FLU-
IDE FRIGORIFIQUE", "7. TUYAUTERIES D'ÉCOULE-
MENT" et "10. EXEMPLE DE CÂBLAGE".
• Le trou du plafond ouvert, assurez-vous que le plafond
est de niveau, si nécessaire. Le renforcement de l'encad-
rement du plafond peut être nécessaire pour éviter les
vibrations.
Pour les détails, consultez un architecte ou un charpen-
tier.

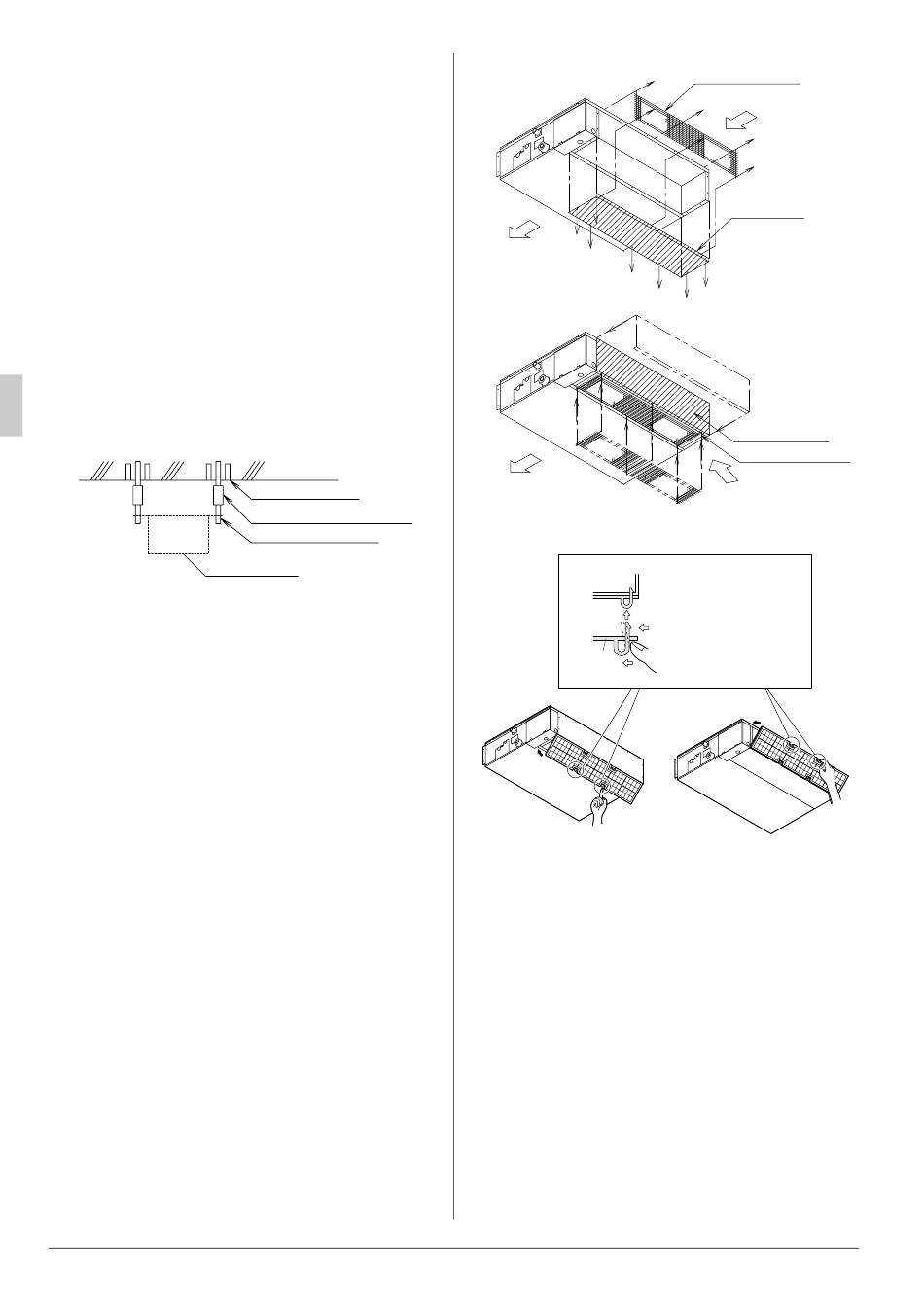

(4) Installez les boulons de suspension.
(Utilisez des boulons de suspension de W3/8 à M10.)
Utilisez une vis tamponnée pour les plafonds existants et
une cheville ou une vis encastrée - ou d'autres pièces non
fournies – pour les plafonds neufs afin de renforcer le
plafond pour qu'il supporte le poids de l'unité.
(Reportez-vous à la Fig. 3)
Unitè intèrieure
Remarque: Aucune des pièces ci-dessus n'est fournie.
Fig. 3
(5) Pour l'aspiration par le bas, remontez le couvercle de la
chambre et la grille de protection comme indiqué par la
procédure de la Fig. 4.
(1) Otez la grille de protection.
(6 emplacements )···Type PBVE(T) seulement
Démontez le couvercle de la chambre.
(7 emplacements)
(2) Remontez le couvercle de la chambre que vous avez
démonté dans le sens indiqué sur la Fig. 4 (7 emplace-
ments).
Replacez le filet de protection enlevé dans le sens
montré dans la Fig. 4.
(6 emplacements )···Type PBVE(T) seulement
(3) Montez le filtre à air (accessoire) comme indiqué sur le
schéma.
Recouvrez d'un ruban, que vous trouverez dans le
commerce, les quatre trous qui ne peuvent être recou-
verts par le filtre à air.
5
Plaque du plafond
Boulon d'ancrage
Écrou long ou tendeur à vis
Boulon de suspension
(1)
Refoulement d'air
(2)
Refoulement d'air
Fig. 4
Unité principale
(3)
Pression
Filtre
Pression
Par le bas
Grille de protection
Entrèe d'air
Couvercle de
la chambre
Couvercle de
la chambre
Grille de protection
Entrèe d'air
Montez le filtre sur l'unité
principale tout en
appuyant sur les plis.
Par l'arrière
Français
