- Page 1 MANUEL D'UTILISATION Commande câblée à touches KJR-29B/BK-E Nous vous remercions d’avoir acheté notre produit. Avant d’utiliser votre unité, veuillez lire attentivement ce manuel. Conservez-le afin de pouvoir vous y reporter ultérieurement.
- Page 2 TABLE DES MATIÈRES 1. Précautions à prendre ................3 2. Modèle et spécification ................. 4 3. Boutons et leurs fonctions ..............5 4. Installation ....................8 5. Câblage ....................9 6. Certification et exigences techniques …………………….…..……….……………...13...
- Page 3 1. Précautions Ce manuel du produit et d'utilisation aborde les sujets suivants : usage, précautions contre les préjudices et les dégâts matériels, méthodes d'utilisation correctes et sûres du produit. Une fois les contenus suivants parfaitement compris (identificateurs et icônes), lisez le corps du texte et observez les règles suivantes.

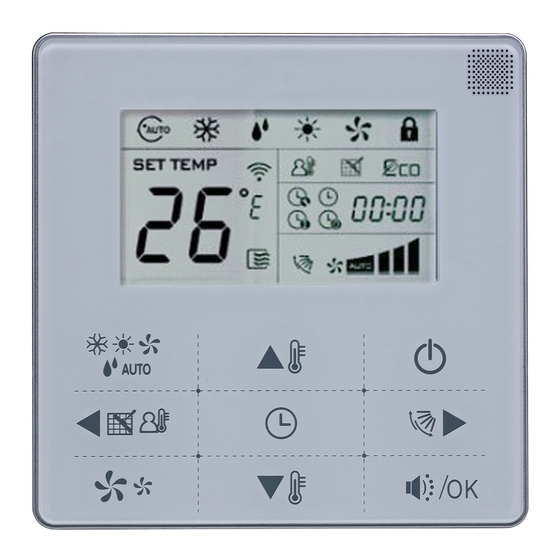

- Page 4 3. Plage de températures pouvant être réglées à l’intérieur : 17 °C~30 °C 4. LCD (Liquid Crystal Display) sur les fonctions. 5. Modèle à touches Résumé des fonctions La KJR-29B/BK-E est une commande câblée à touches. Nouvelle fonction Fonction générale Fonction de rappel de nettoyage du filtre à air MARCHE et ARRÊT du climatiseur...
- Page 5 3. Boutons et leurs fonctions (1) Fonction de réception de signal distant Il existe un récepteur de signal pour la télécommande sans fil sur la KJR-29B. Vous pouvez utiliser la télécommande sans fil pour commander le climatiseur à travers la télécommande câblée à condition que le système soit allumé.
- Page 6 (4) Réglage de la vitesse de ventilation En modes COOL, HEAT et FAN, appuyer sur le bouton de vitesse de ventilation permet de régler la vitesse de ventilation. Après chaque pression sur le bouton de vitesse de ventilation, cette boucle se réalisera : AUTO→LOW→MID→HIGH→AUTO En modes AUTO et DRY, la vitesse de ventilation n'est pas réglable et la vitesse de ventilation par...
- Page 7 la télécommande sans fil. Appuyer simultanément sur les boutons de réglage de température annulera le mode verrouillage. (10) Fonction de rappel de nettoyage du filtre à air La commande câblée enregistre le temps de fonctionnement total de l'unité intérieure. Ainsi, quand le temps de fonctionnement accumulé...
- Page 8 4. Installation ※ Préparation avant l’installation : Assurez-vous que les étapes suivantes ont été dûment préparées. Nº Désignation QTÉ Remarques Commande câblée Vis de montage bois à tête M4×20 (Pour montage au mur) ronde cruciforme Vis de montage à tête ronde M4×25 (Pour montage sur boîtier de commutation cruciforme électrique)
- Page 9 5. Câblage ※ Schéma des principes du câblage : ※ Schéma de câblage : 1) Raccordez deux bornes de fil blindé à 4 conducteurs intégrés avec les fils de commutation de la télécommande câblée et la carte de réception de signal. Assurez-vous que la séquence des 4 bornes (A/B/C/D) correspond à...
- Page 10 Buckling position Back cover Front cover Straight head screwdriver 2) Utilisez trois vis GB950-86 M4X20 pour installer directement le cache arrière sur le mur. Screw hole installed on the wall,use three GB950-86 M4X20 3) Utilisez deux vis M4X25 GB823-88 pour installer le cache arrière sur le boîtier électrique 86 et utilisez une vis GB950-86 M4X20 pour la fixation au mur.
- Page 11 Notes : 1. Utilisez des vis cruciformes pour fixer le cache inférieur de la commande câblée dans le boîtier de commande électrique à travers la barre de fixation. Assurez-vous que le cache inférieur de la commande câblée est au même niveau après l'installation, puis réinstallez la commande câblée au niveau du cache inférieur. 2.
- Page 12 ※ Installation du cache avant 1) Une fois le cache avant à sa place et fixé, évitez de serrer le fil de commutation de la communication pendant l'installation. 2) Installez correctement le cache arrière et fixez dûment le cache avant et le cache arrière faute de quoi le cache avant pourrait tomber.
- Page 13 6. Certification et exigences techniques EMC doit être conforme à la certification CCC. ●...
