digiCLIP DF30DP/DF31DP
DF30DP

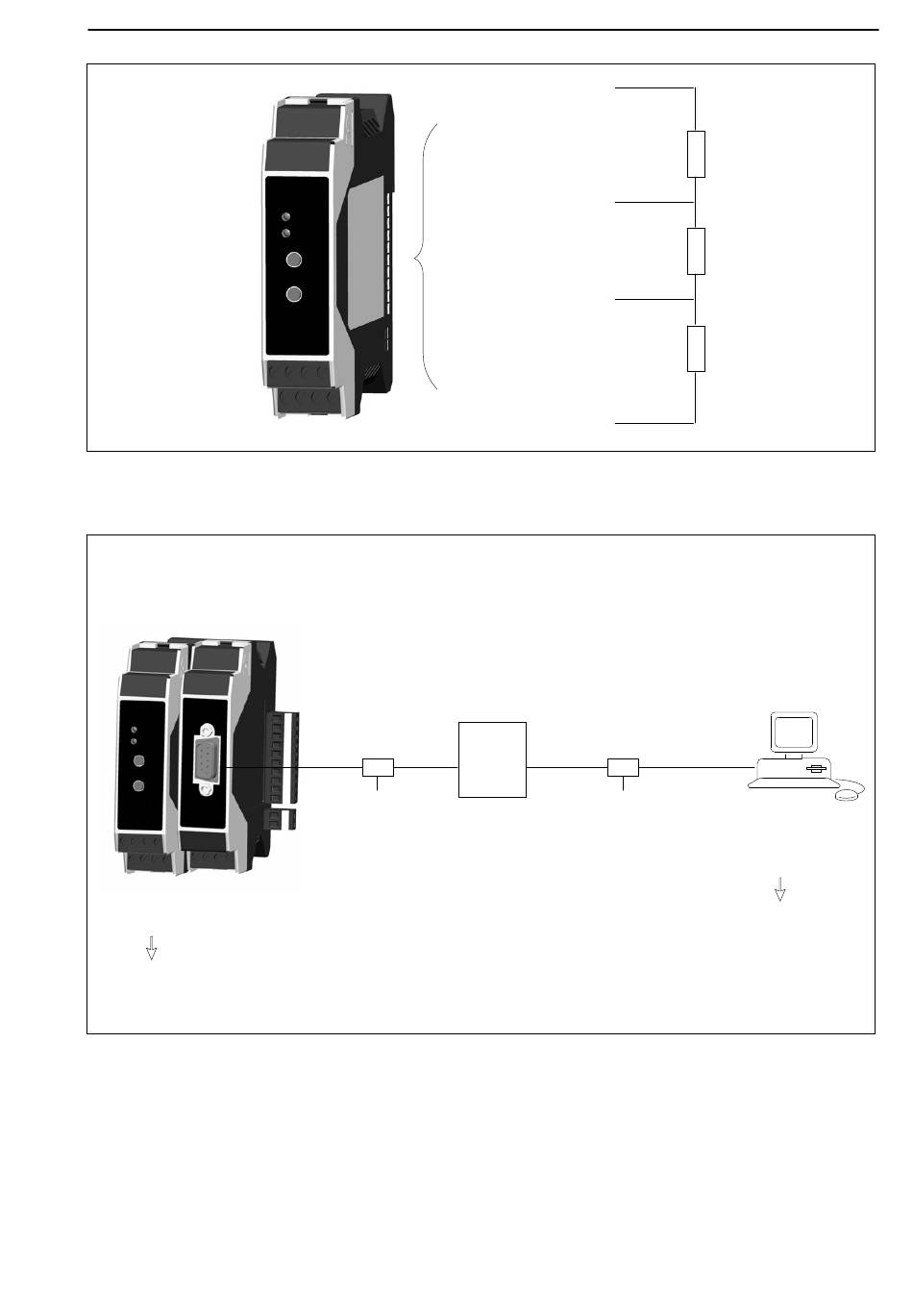

Fig. 4.7: raccorder la résistance de terminaison (sans module DF001)
Exemple :
Premier appareil de la ligne de bus
Interrupteur à coulisse du connecteur
PROFIBUS sur "Résistance activée"
Fig. 4.8: fonctionnement PROFIBUS
32 noeuds peuvent être raccordés au maximum dans un segment PROFI-
BUS-DP.
A1895−3.0 fr
API
Connecteur
PROFIBUS
VP (4)
Line B (7)
Line A (6)
DGND (5)
Connecteur
PROFIBUS
Interrupteur à coulisse du
connecteur PROFIBUS sur
"Résistance activée"
27
390 
220 
390 
Dernier appareil de la
ligne de bus
