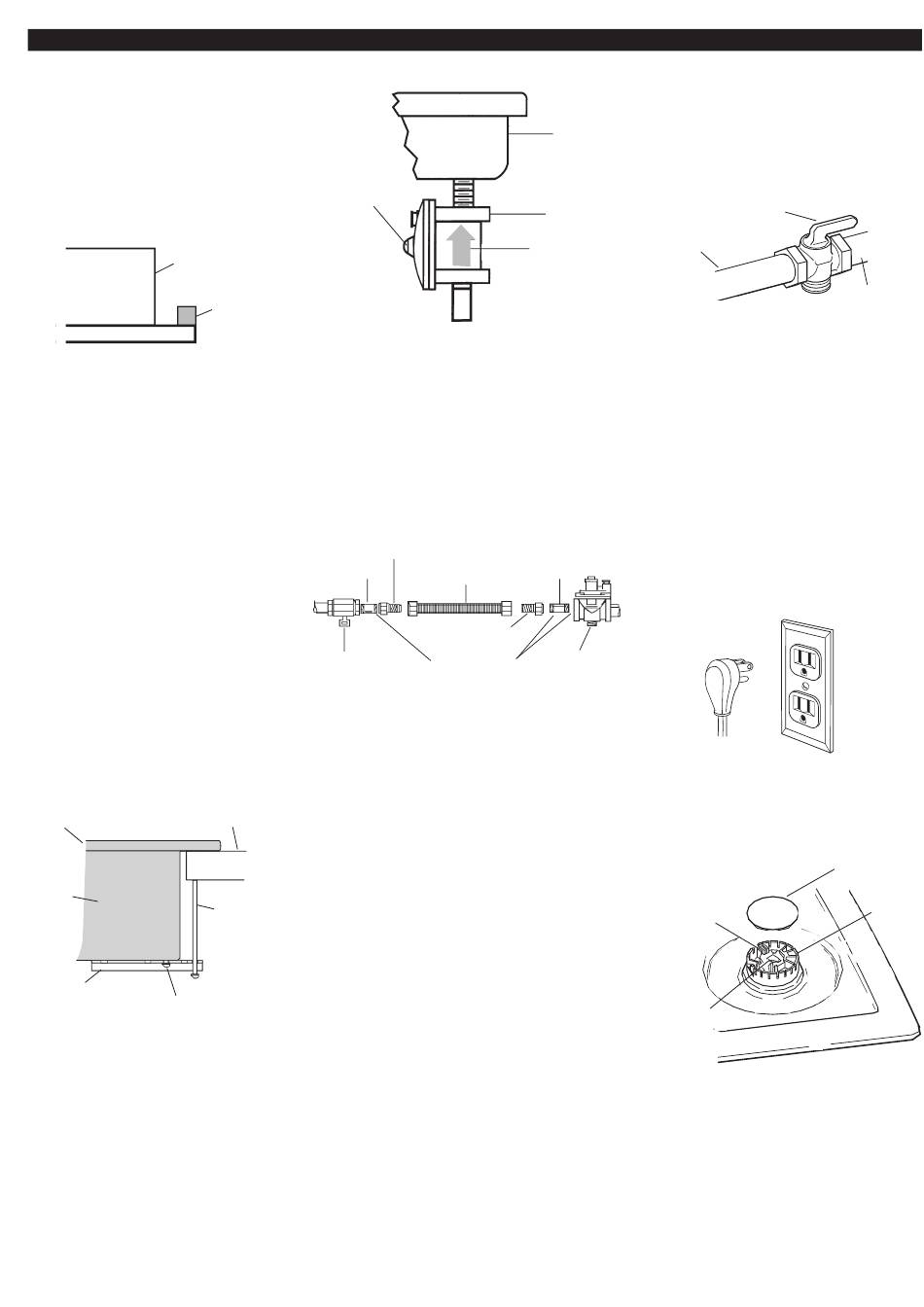

3b.
Dans le cas d'une installation
après que la table de cuisson soit placée
dans l'ouverture :
• Placer la table de cuisson à l'envers sur
une surface protégée (couverture,
protège-table).
coffret des
brûleurs
Table de cuisson de verre seulement :
Prendre les rubans de mousse dans le
sachet de documents. Appliquer les
rubans de mousse sur la périphérie de la
table de cuisson, en affleurement avec le
bord. Remettre la table de cuisson à
l'endroit.
• Placer soigneusement la table de
cuisson dans l'ouverture.
IMPORTANT : Vérifier que le bord avant
de la table de cuisson est parallèle à
l'avant du comptoir. Soulever la table de
cuisson complètement de l'ouverture lors
du repositionnement pour ne pas
égratigner le comptoir.
• Ôter les vis de fixation des
emplacements de bride choisis sur le
dessous du coffret des brûleurs.
• Fixer les brides tel qu'indiqué de telle
sorte qu'elles dépassent le bord du
coffret des brûleurs et que les vis des
brides (voir l'étape 4) touchent le
dessous du comptoir. Bien serrer les
vis.
table de cuisson
comptoir
caisse
de la
table
cuisson
bride
vis de fixation
4.
Placer les vis de blocage de 2-1/2 po
(6,4 cm) dans les brides. Utiliser un
tournevis pour serrer les vis contre le
comptoir. Ne pas serrer excessivement.
6
All manuals and user guides at all-guides.com
bouchon
d'accès
bande de
5.
mousse
Lors de l'installation du détendeur,
orienter la flèche vers le haut, vers
l'appareil; installer le détendeur à un endroit
où le bouchon d'accès sera accessible.
IMPORTANT : Chaque raccord doit être
serré avec une clé. Ne pas trop serrer les
connexions sur le détendeur; un serrage
excessif peut fissurer le détendeur,
suscitant une fuite de gaz. Lors du serrage
des raccords, ne pas laisser le détendeur
tourner sur le tuyau.
adaptateur
extension
robinet d'arrêt
manuel
Chaque raccord doit être serré avec
une clé.
6.
Raccorder le conduit métallique
flexible à la canalisation d'arrivée de gaz et
au détendeur. Il sera nécessaire de
déterminer le type des raccords nécessaires,
selon la taille de la canalisation d'arrivée de
gaz et les caractéristiques du conduit
métallique flexible et du robinet d'arrêt.
vis de bridage
2-1/2 po (6,4
cm)
arrière de
la table
de
cuisson
détendeur
sens de
circulation du
gaz, vers le
haut
conduit
extension
métallique
3/8 po
flexible
adaptateur
3/8 po
appliquer un
détendeur
composé d'étanchéité
7.
Appliquer sur les raccords un
composé d'étanchéité compatible avec le
gaz naturel et le propane. Si un conduit
métallique flexible est utilisé, veiller à ne
pas le déformer.
robinet d'arrêt
position
d'ouverture
table de
cuisson
8.
Ouvrir le robinet d'arrêt de la
canalisation d'arrivée de gaz. Attendre
quelques minutes que le gaz expulse l'air
de la canalisation.
9.
Exécuter un test de recherche des
fuites conformément aux instructions qui
suivent :
Effectuer un test de recherche des fuites
sur chaque connexion à l'aide d'une
solution de détection des fuites, non
corrosive. La formation de bulles identifie
une fuite. Rectifier chaque connexion
manifestant une fuite.
10.
Brancher sur une prise à 3
alvéoles reliée à la terre.
électrode
d'allumage
ouverture
d'arrivée
de gaz
11.
Placer le couvercle de brûleur
sur chaque brûleur. Installer la grille de
chaque brûleur.
canalisation
d'arrivée de gaz
couvercle de
brûleur
base
du
brûleur
