Section 5 - Localisation de câbles et
canalisations
Cette section présente les principes et techniques de détection des câbles et canalisations enterrés avec le système
RD7200. Pour plus d'informations sur la théorie de la localisation de câbles et canalisations, référez-vous à The
theory of buried cable and pipe location, téléchargeable sur
5.1 Fréquences
Le récepteur RD7200 utilise des fréquences actives et
passives.
Pour une liste exhaustive des fréquences, référez-vous
à la feuille de données des caractéristiques du récepteur
RD7200.
Fréquences passives
La détection de fréquences passives s'appuie sur les
signaux qui peuvent être présents sur les câbles et
canalisations métalliques enterrés. En fonction du
modèle, les récepteurs RD7200 localisent trois types de
fréquences passives : Signaux électriques, radio et
CPS.
Vous pouvez détecter la présence de réseaux sans
générateur grâce ces fréquences.
Power Filters™
Le récepteur RD7200 vous permet de tirer parti des
signaux
harmoniques
électriques.
En présence de courant fort ou d'interférences, le
traçage précis d'un câble peut s'avérer un véritable défi.
Les filtres Power Filters™ vous permettent de savoir si
un signal électrique fort provient d'un seul ou de
plusieurs câbles. Les caractéristiques harmoniques
distinctes des lignes localisées peuvent ensuite être
utilisées pour suivre et marquer leur cheminement.
Après avoir basculé en mode Puissance, appuyez sur la
touche
pour naviguer dans le menu et afficher les
cinq filtres Power Filters.
L'utilisation de chacune des données harmoniques vous
permet également de localiser des câbles électriques
dans des circonstances difficiles.
Fréquences actives
Les fréquences actives sont appliquées sur un
conducteur enterré via le générateur. Trois méthodes
permettent d'injecter le signal du générateur :
Raccordement direct
En raccordement direct, vous connectez le générateur
directement au réseau. Le générateur injecte alors un
signal qui est détectable par le récepteur. Il s'agit de la
méthode à privilégier pour générer le signal du
© 2021 Radiodetection Ltd
présents
sur
les
réseaux
www.radiodetection.com
générateur sur le réseau a détecter. Ce qui permet
d'accroître la distance de détection.
Pour se brancher directement sur un réseau conducteur
hors tension :
1
Éteignez le générateur
2
Branchez le câble de raccordement direct dans la
prise accessoire du générateur
3
Branchez le cordon de raccordement rouge au
réseau en veillant à ce que la zone de raccordement
soit propre et qu'une bonne connexion soit réalisée
4
Branchez le cordon de raccordement noir à la terre
par l'intermédiaire d'un piquet de terre ou d'un autre
point de contact avec la terre le plus loin possible et
à 90° du réseau à localiser
5
Allumez le générateur
6
L'écran affiche l'icône de raccordement direct

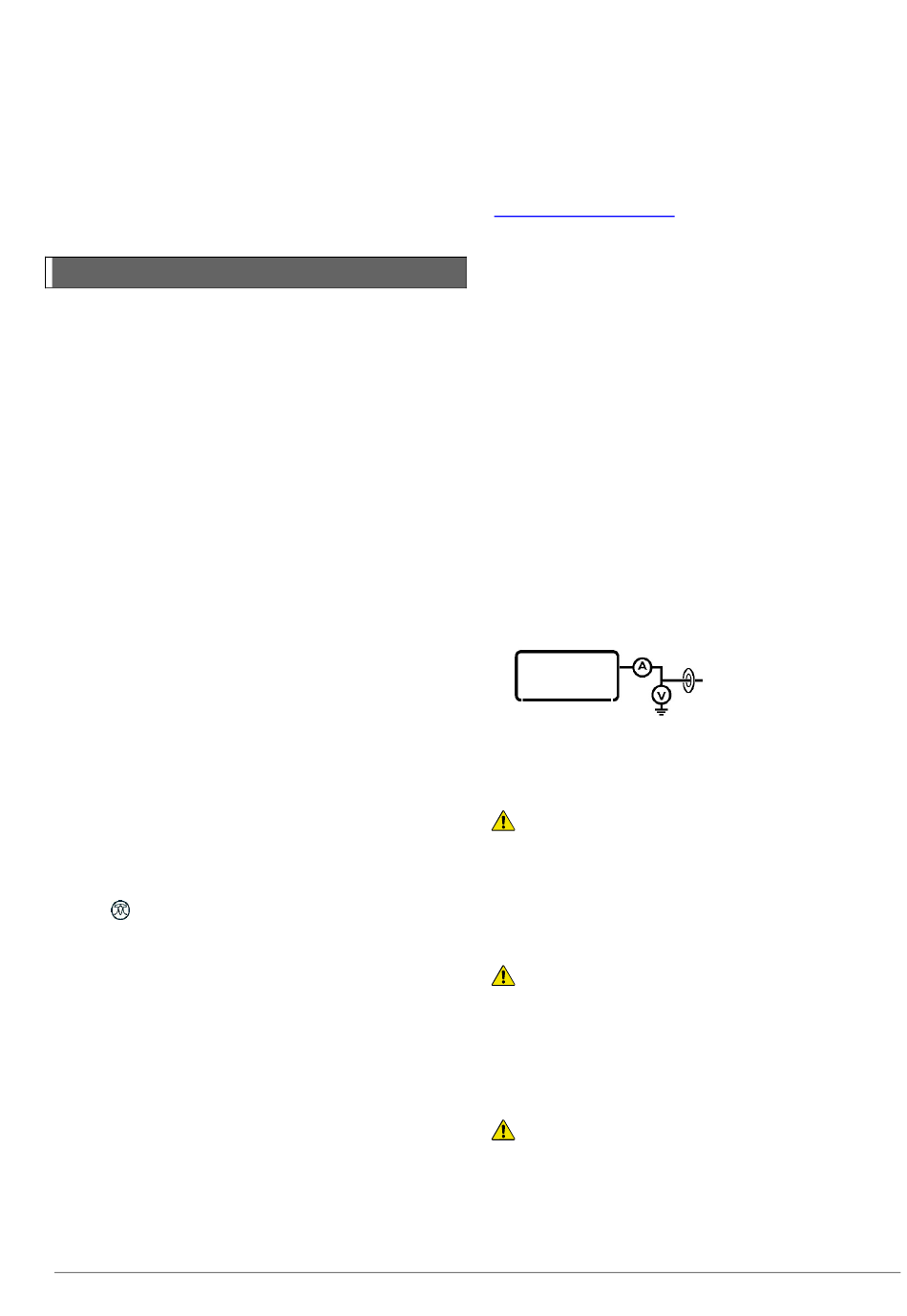

Figure 5.1 Icône de raccordement direct
Pour plus d'informations sur les autres accessoires de
raccordement de signal, référez-vous à la section 8.
AVERTISSEMENT ! Le raccordement direct à des
conducteurs sous tension présente un DANGER DE
MORT. Le raccordement direct à des conducteurs sous
tension doit être effectué uniquement par des utilisateurs
qualifiés utilisant les accessoires appropriés qui autorisent
les raccordements aux lignes sous tension.
AVERTISSEMENT ! Le générateur peut produire des
tensions potentiellement mortelles. Faites preuve de
précautions lorsque vous manipulez les pinces de
raccordement et piquet de terre, informez les autres
techniciens travaillant sur la ligne afin de prévenir tout
contacts accidentel.
AVERTISSEMENT ! Vérifiez que le
générateur est HORS TENSION avant d'établir
un raccordement et avant de débrancher le
cordon de raccordement direct vers un réseau.
21
