Figure 9.2 : Pince standard
Petite pince
La petite pince a la même fonction que la pince standard
mais est utilisée dans des situations exiguës où il n'y a
pas assez d'espace pour la pince standard.
La petite pince est adaptée aux câbles de 50 mm (2") de
diamètre maximum.
9.4 Pinces émettrices
(générateur)
La pince émettrice se place autour d'une conduite ou
d'un câble et injecte en toute sécurité un signal sur un
câble
isolé
sous
tension
déconnecter l'alimentation. La pince applique un signal
très distinct sur une ligne cible tout en réduisant le
couplage avec les autres réseaux. Une pince peut
parfois s'avérer une méthode plus efficace pour
appliquer le signal que le raccordement direct.
La ligne cible véhiculera le signal le plus fort. Les autres
lignes véhiculent un signal de retour plus faible. Si la
configuration du réseau se compose de seulement deux
conducteurs, ils peuvent porter des signaux équivalents.
AVERTISSEMENT ! Ne positionnez pas de pinces
autour de conducteurs sous tension non isolés
AVERTISSEMENT ! Avant de positionner ou de retirer
la pince autour d'un câble électrique, assurez-vous à tout
moment que la pince est raccordée au générateur.
La pince peut vibrer ou faire du bruit si elle est placée
autour d'un câble électrique ayant une intensité de
courant importante. Cela est normal et n'endommage
pas l'équipement.
© 2021 Radiodetection Ltd
sans
interrompre
ou
Raccordement de la pince

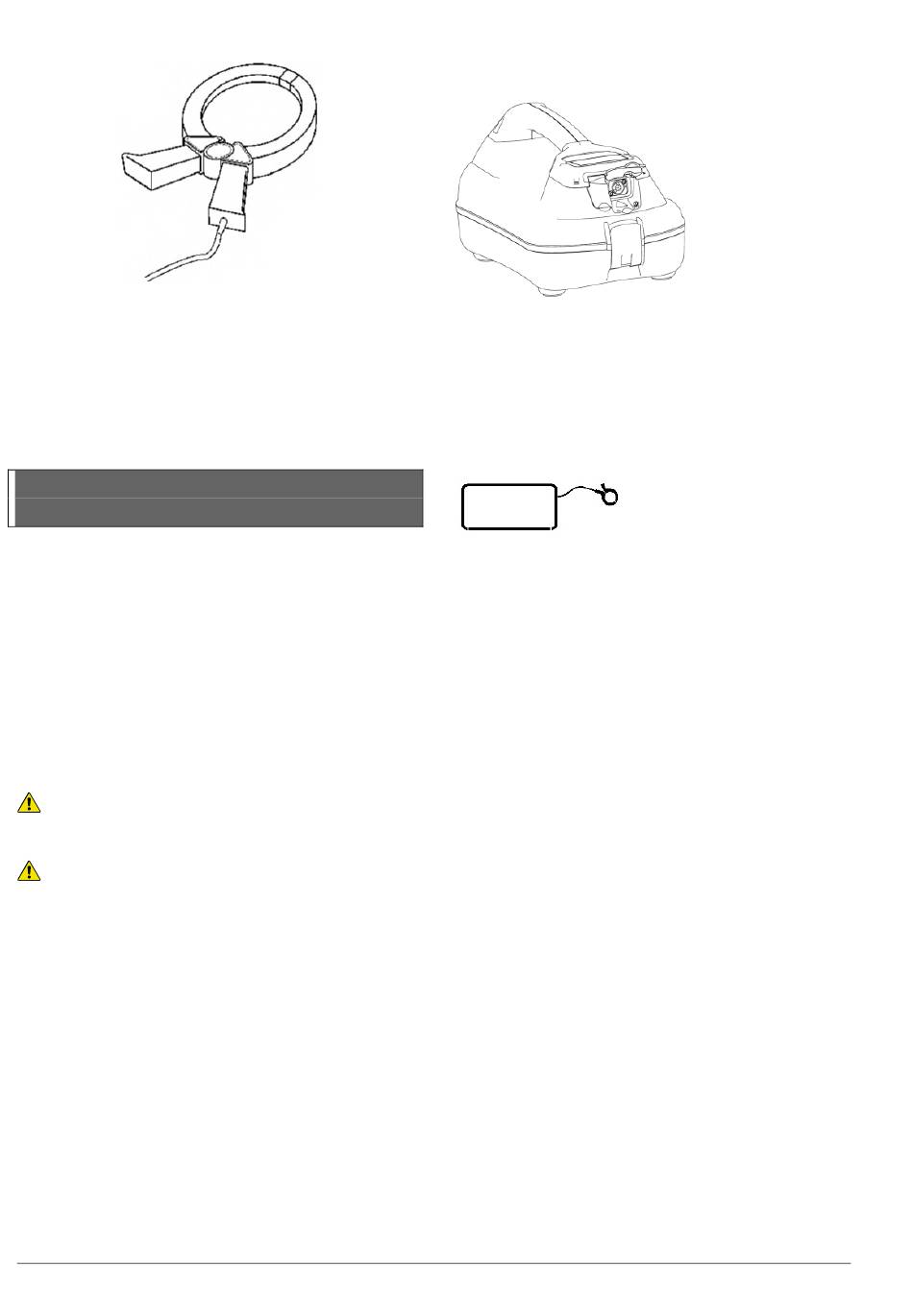

Figure 9.3 Prise de sortie du générateur
7
Branchez la pince dans la prise de sortie du
générateur.
8
Placez la pince autour de la conduite ou du câble et
assurez-vous que les mâchoires sont bien fermées.
Allumez le générateur.
L'écran affiche l'icône de connexion à une pince
Figure 9.4 Icône de connexion à une pince
La ligne doit être mise à la terre (masse) de chaque côté
de la pince pour que le signal puisse circuler. Mettez la
ligne à la terre si nécessaire. Un câble isolé peut être
tracé même s'il n'a aucune connexion réelle à la terre. Il
faut toutefois qu'une longueur raisonnable du réseau soit
enterrée d'un des deux côtés de la pince pour fournir un
couplage capacitif à la terre (sol).
REMARQUE : il n'est pas nécessaire d'effectuer une
liaison à la terre du générateur lorsque vous utilisez la
pince.
Plage de la pince émettrice
Bien que les pinces émettrices et réceptrices se
ressemblent, elles sont dotées de bobinages internes
différents. Afin d'éviter de connecter la mauvaise pince,
les pinces émettrices et réceptrices sont dotées de
prises différentes.
Pinces émettrices standard
La pince standard permet d'appliquer le signal du
générateur de façon très sélective et efficace sur un
câble jusqu'à 130 mm (5¼") de diamètre maximum avec
des fréquences comprises entre 8 kHz et 200 kHz.
