Radiodetection RD1100 Mode D'emploi

RD1100

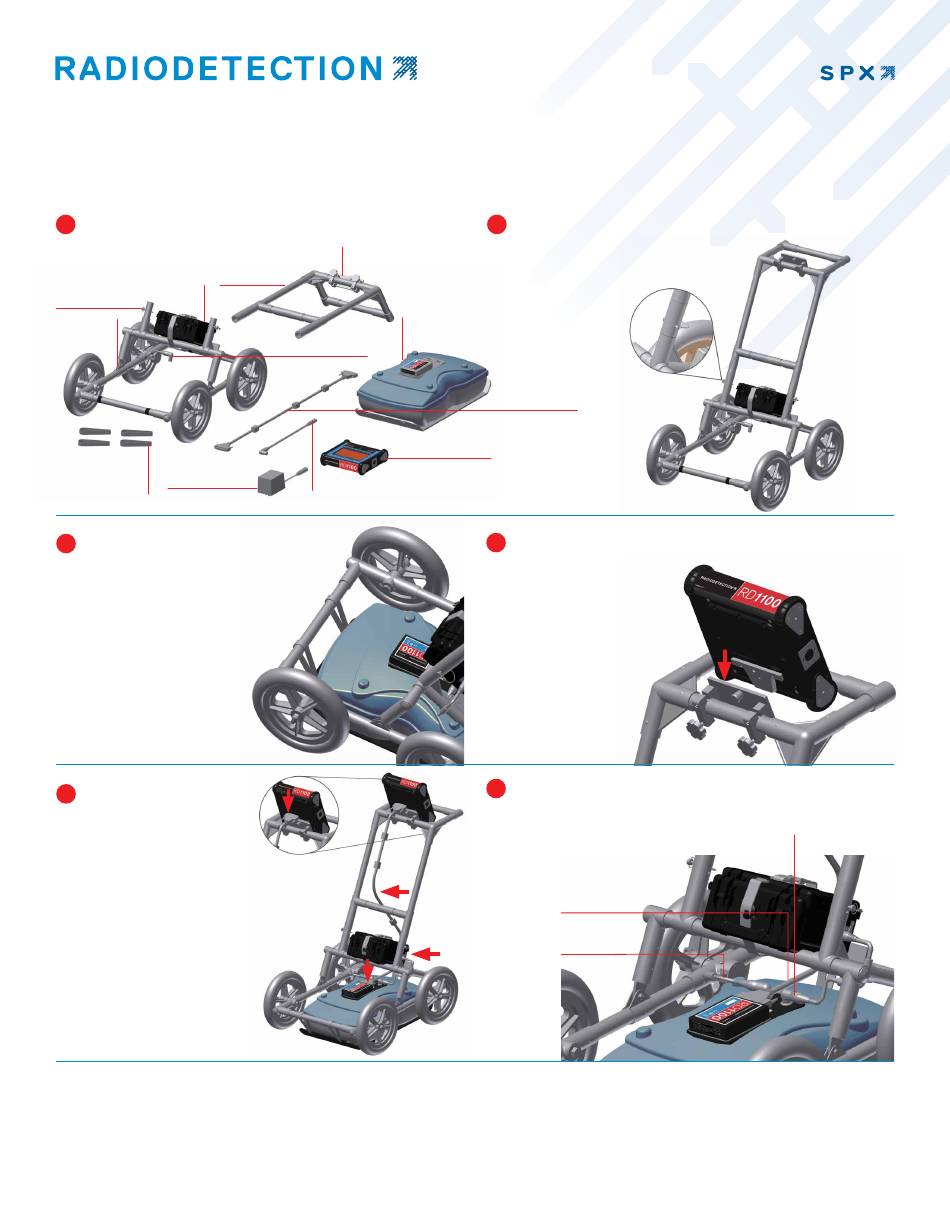

Guide de démarrage rapide – Assemblage
1
Le carton du RD1100 contient les éléments suivants.
Certains sont déjà assemblés.
Poignée
Goupilles de la
Batterie
poignée
Châssis
du radar
Sangles de
Chargeur de
fixation de
batterie
l'antenne
3
Fixez l'antenne au radar à l'aide des sangles.
Assurez-vous que l'antenne est orientée dans
la bonne direction et que les raccords sont
à l'arrière du radar. À l'aide des sangles,
ajustez la hauteur de l'antenne à 1 ou
2 cm du sol.
5
Branchez le câble de l'unité de
contrôle derrière l'écran à l'aide
des vis de fixation. Branchez
l'autre extrémité du câble sur
l'antenne. Assurez-vous que le câble
est placé comme illustré ci-contre.
Radiodetection Ltd. (R.-U.) Western Drive, Bristol BS14 0AF, R.-U. Tél. : +44 (0) 117 976 7776 rd.sales.uk@spx.com www.radiodetection.com
Radiodetection 28 Tower Road, Raymond, Maine 04071, USA. Tél. : +1 (207) 655 8525 Ligne gratuite : +1 (877) 247 3797 rd.sales.us@spx.com www.radiodetection.com
Radiodetection (Canada) 344 Edgeley Boulevard, Unit 34, Concord, Ontario L4K 4B7, Canada.
Tél. : +1 (905) 660 9995 Ligne gratuite : +1 (800) 665 7953 rd.sales.ca@spx.com www.radiodetection.com
Radiodetection (France) 13 Grande Rue, 76220, Neuf Marché, France. Tél. : +33 (0) 2 32 89 93 60 rd.sales.fr@spx.com http://fr.radiodetection.com
Copyright © 2016 Radiodetection Ltd. Tous droits réservés. Radiodetection est une filiale de SPX Corporation. Radiodetection et RD1100 sont des marques déposées de Radiodetection aux
États-Unis et/ou dans d'autres pays. En raison de notre politique de développement continu de nos produits, nous nous réservons le droit de modifier ou d'amender toute caractéristique publiée
sans préavis. Ce document ne peut être copié, reproduit, transmis, modifié ou utilisé, en tout ou en partie, sans le consentement écrit préalable de Radiodetection Ltd.
90/RD1100-ASSEMBLY-FR/01
Support de l'unité de
contrôle
Antenne GPR
Câble d'odomètre
Unité de contrôle
Câble de batterie
2
Fixez la poignée sur le châssis du radar à l'aide des goupilles.
Assurez-vous que le support de l'unité de
contrôle fait face à l'opérateur.
Câble de unité
de contrôle
4
Fixez l'unité de contrôle sur le support du radar.
Il suffit de faire glisser l'unité
de contrôle des deux côtés
du support et de le mettre en
place à l'aide de la goupille
de verrouillage. Un déclic se
fait entendre lorsque l'unité de
contrôle est bien en place.
6
Branchez les câbles de la batterie et de l'odomètre. Branchez le
câble de l'odomètre sur la prise la plus proche de l'antenne. Branchez
le câble de la batterie sur l'antenne et à la batterie.
Le système est désormais prêt à être utilisé.
Câble de l'unité
de contrôle
Câble de
l'odomètre
Câble de batterie
