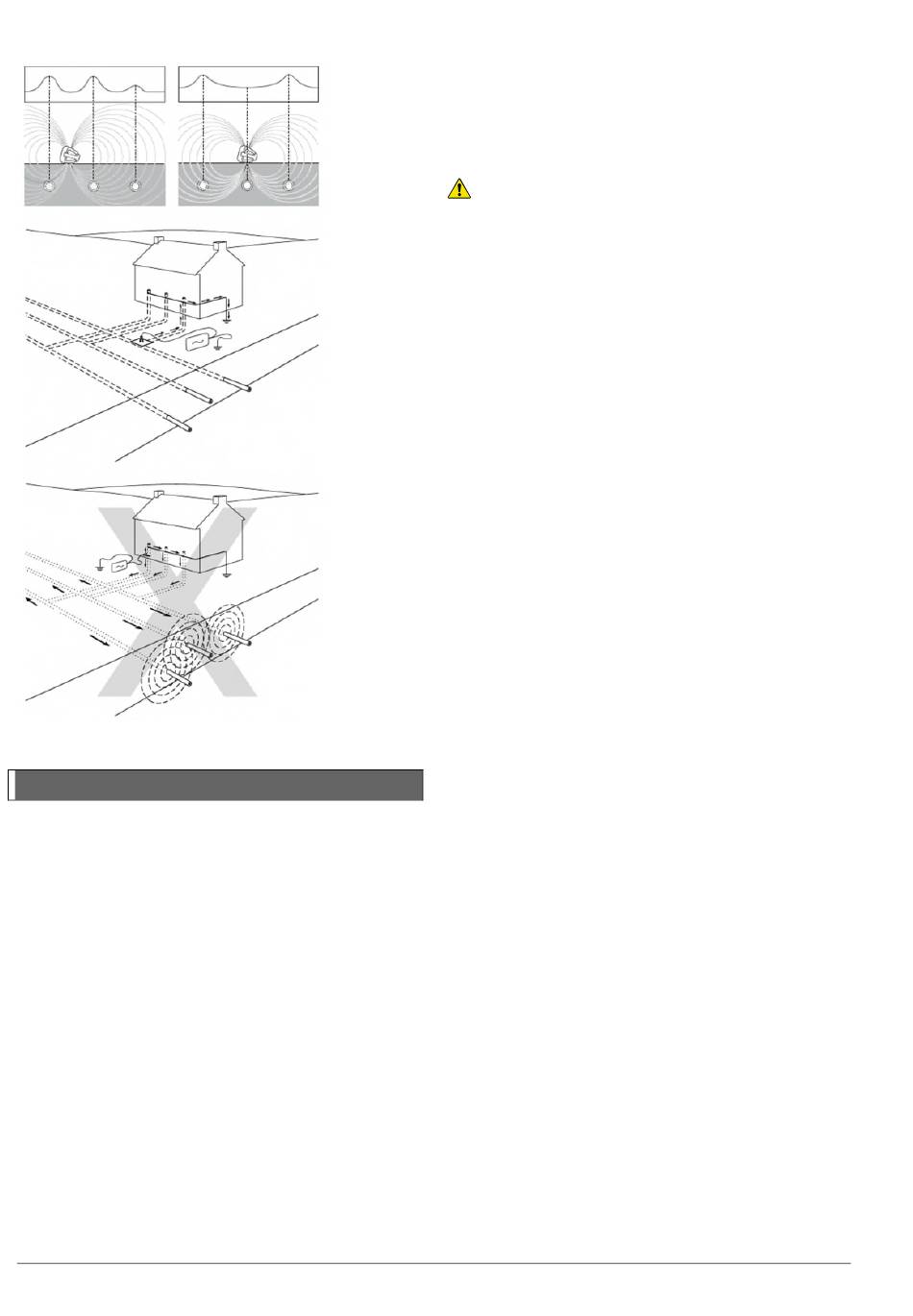

Figures 7.1 – 7.4 : Réduire l'induction sur les réseaux et
interférences entre les réseaux
7.2 Signal et mise à la terre
Couvercles de regards
d'assainissement
Parfois lors de la détection, il est impossible de planter
un piquet de terre dans le sol, par exemple, en cas de
détection sur des sols durs comme les routes. Dans ce
cas, le retour à la terre peut être réalisé en positionnant
le câble de terre sur le cadre métallique d'un couvercle
de regard.
Utilisation de lampadaires
Le raccordement direct sur un lampadaire en métal est
presque aussi efficace que le raccordement direct sur la
gaine de câble lui-même. Généralement, la gaine du
câble est reliée au lampadaire. Un simple raccordement
sur le lampadaire permet donc à l'utilisateur de détecter
le réseau d'éclairage public rapidement et en toute
sécurité sans avoir à faire appel à un technicien du
réseau d'éclairage public.
Si le poteau d'éclairage est en béton, effectuez le
raccordement du générateur sur la gaine du câble sauf
si le câble est relié à la terre au niveau du cadre de la
© 2021 Radiodetection Ltd
trappe d'inspection. Le raccordement sur la gaine du
câble permet d'injecter le signal du générateur sur une
longue distance permettant ainsi au récepteur de tracer
les câbles alimentant le mobilier urbain, ainsi que les
autres réseaux d'éclairage public.
AVERTISSEMENT ! Le connecteur de câble sous
tension doit être utilisé par des opérateurs agréés
uniquement ou autorisés à travailler sur des réseaux sous
tension.
L'utilisation d'un lampadaire comme moyen d'injection
du signal sur d'autres câbles électriques du même circuit
électrique est possible. Le signal peut se révéler faible
avec cette méthode car il va circuler sur l'ensemble de
l'installation électrique reliée sur le même circuit. Avec le
récepteur réglé sur une sensibilité élevée, il est souvent
possible de localiser un câble, sur lequel il aurait été
autrement difficile ou peu pratique d'injecter le signal du
générateur.
Détermination de la bonne position
pour la mise à la terre
Avec un raccordement direct, il est important d'avoir la
meilleure mise à la terre possible pour le générateur.
Une mise à la terre avec la résistance la plus faible
permet d'obtenir un meilleur signal de sortie. S'il est
impossible d'utiliser le piquet de terre, les exemples
suivants sont une bonne alternative pour obtenir une
mise à la terre :
Couvercles de regards en métal
Avaloirs en métal
Glissières en métal
Piquets de clôture en métal
34
