Les langues disponibles
Les langues disponibles

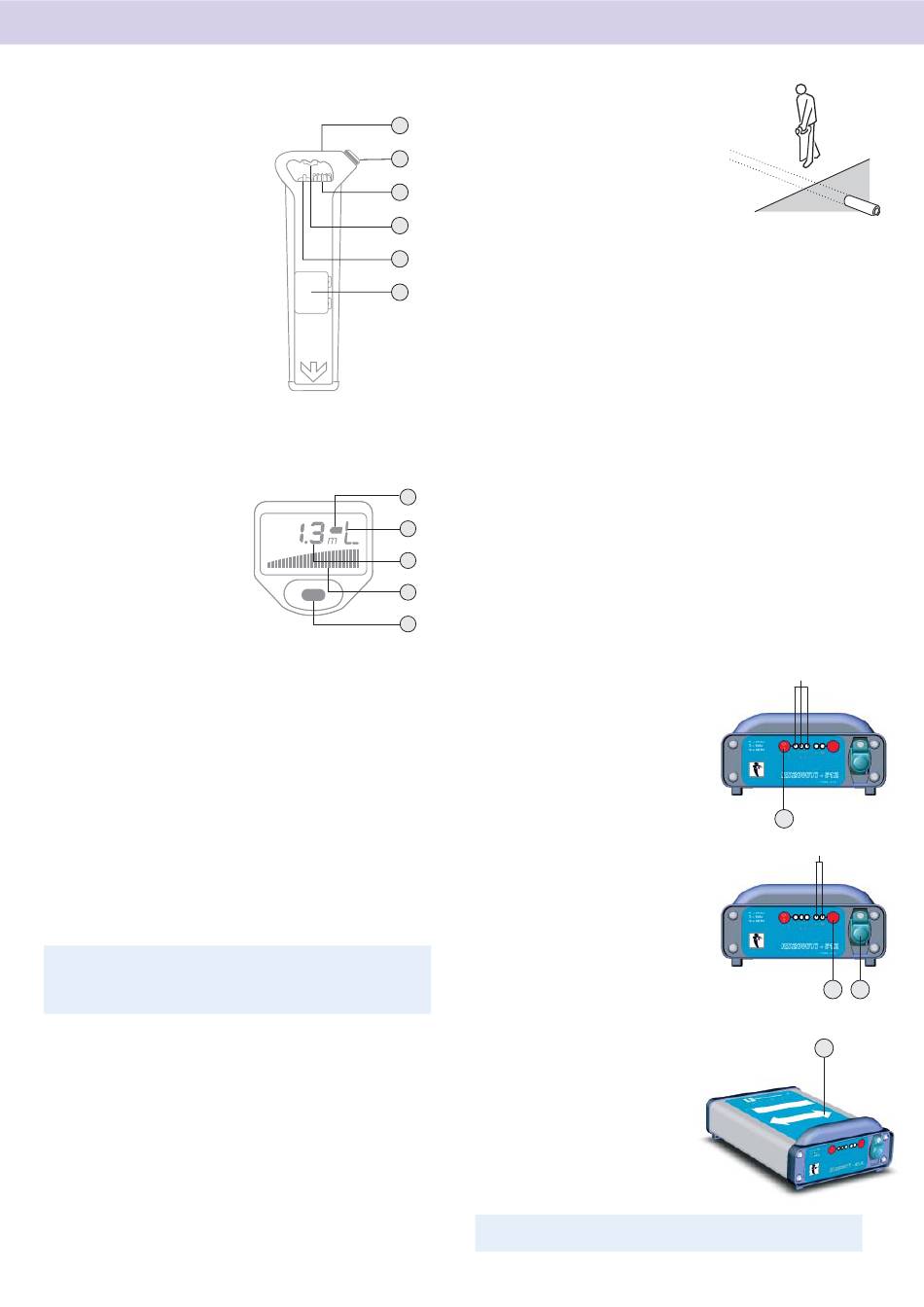

Caractéristiques du
Localisateur RD2000
1
Bouton marche/arrêt
Pour utiliser le RD2000, appuyez et
maintenez la touche enfoncée.
2
Haut-parleur
Haut-parleur amovible.
3
Compteur à affi chage LCD
Compteur à affi chage à cristaux
liquides avec indicateur
de profondeur automatique
4
Contrôle de la sensibilité
Commutateur de fonction
5
Compartiment à piles
Pour remplacer les piles, ouvrez
le panneau d'accès à l'aide d'un
tournevis ou d'une pièce de monnaie.
Utilisez deux piles alcalines de type
LR200 ou D (ou piles rechargeables
équivalentes NiMH)
6
Commutateur de fonction
Caractéristiques du LCD du RD2000
1
Indicateur de batterie
2
Le mode
est sélectionné à l'aide
du commutateur de fonction
(s'il est indiqué)
L = Mode Ligne active,
R = Radio, P = Puissance,
C = CPS (en option),
S = Sonde (en option).
3
Profondeur
4
Puissance du signal telle
qu'indiquée par le graphique à barres
5
Bouton de sélection de puissance
(ce bouton n'est pas utilisé avec le
produit RD2000s)
Mesure de la profondeur
Le RD2000 mesurera la profondeur et s'affi chera automatiquement dans les
modes Ligne Active, Sonde et CPS.
Méthode: Localisez la canalisation comme indiqué. Maintenez le RD2000
immobile et verticalement centré sur la ligne détectée.
Notez: La mesure de la profondeur ne s'affi chera pas lorsque
les conditions de l'environnement sont mauvaises (par exemple,
signal faible ou interférences).
La mesure se fait au centre de la canalisation/conduite ou au centre
de la sonde qui peut reposer au bas de la canalisation.
La précision de la mesure est de +/- 5% voire mieux, dans des conditions
terrestres. Lorsque l'on creuse pour rechercher l'emplacement de
câbles, des précautions de sécurité doivent impérativement être prises,
proportionnellement au risque de dommages corporels ou de dommages
à l'infrastructure. Pendant un forage, il est recommandé d'effectuer une
mesure de la profondeur de manière répétée.
Tous les modes sur le RD2000s sont lancés par le bouton-déclencheur
- si les piles sont en bon ét at, vous entendrez un premier bruit de
"bi". Un mauvais état des piles est indiqué par une icône de batterie
clignotante et un bruit aigu avec une tonalité inférieure.
Localisation du Mode Puissance
et Radio
Notez: Après achèvement du balayage du mode Puissance, nous vous
recommandons de répéter la procédure avec le Mode Radio sélectionné
(la procédure est identique).
Mode Puissance
Sert pour la détection des signaux de puissance émis par des câbles
chargés. Ils sont souvent trouvés « ré-émis » par d'autres conduites à
proximité. Sélectionnez « Puissance » à l'aide du commutateur de fonction.
Faites tourner la commande de sensibilité à 360° dans le sens des aiguilles
d'une montre pour une sensibilité maximale, mais réduisez-la en cas de
signal couverture sur le site. Défi nissez la zone à excaver et effectuez un
balayage du modèle de grille.
RD2000+, RD2000s, RD2000CPS et T1 Guide de l'Utilisateur
Balayez en maintenant le RD2000
verticalement à côté de vous. Poursuivez le
balayage au-delà du périmètre de la zone
4
à excaver. La présence d'une canalisation
ou d'un câble enterré sera indiquée par une
tonalité émise par le haut-parleur et par un
3
affi chage sur le graphique à barres.
Maintenez la lame du RD2000 verticale et
2
déplacez-vous lentement vers l'arrière et
vers l'avant au-dessus de la canalisation,
1
en réduisant la sensibilité afi n d'obtenir une réponse plus affi née. Avec le
RD2000, utilisez la défl ection du compteur pour faciliter la localisation. Une
défl ection maximale du compteur avec un volume audible du haut-parleur
6
indiqueront la position de la canalisation.
5
Lorsque vous êtes directement au-dessus de la canalisation et que vous
avez réglé le niveau de sensibilité pour une réponse affi née, faites pivoter
le RD2000 sur son axe jusqu'à ce que vous trouviez le signal minimal. La
lame est désormais alignée surla canalisation.
Tracez la canalisation jusqu'en dehors de la zone, en marquant la position à
la craie ou à la peinture.
Mode Radio
Sert pour la détection des signaux radio émis par les émetteurs radio
distants. Ceux-ci pénètrent dans le sol et sont ré-émis par les canalisations
enterrées. Ils ne sont cependant pas toujours présents.
Mode CPS (uniquement avec le RD2000CPS)
Le RD2000 possède en option un mode CPS activé à la place du mode
1
Sonde. Le CPS est une confi guration qui fournit une Localisation de Ligne
Active utilisant 100 ou 120 Hz. Le Mode CPS est utilisé pour la détection de
2
canalisations avec une protection cathodique courante.
Pour activer le mode CPS, tournez le commutateur du RD2000CPS jusqu'à
3
ce que « C » s'affi che sur la position 2 de l'écran LCD.
Émetteur T1 - 1W
4
Le T1 est un émetteur d'1 Watt, polyvalent, proposant jusqu'à 3 fréquences
5
de localisation et jusqu'à deux niveaux de puissance. C'est le compagnon
idéal de la gamme des localisateurs de câbles et de canalisations RD2000.
Caractéristiques de l'émetteur
1
Marche / arrêt
Allumez d'abord l'émetteur en appuyant
sur marche, puis sélectionnez la
fréquence basse - 640 Hz ou 512 Hz,
en fonction du produit spécifi é (pas un
mode d'induction). Ensuite, appuyez
sur sélectionner 8192 Hz.
Troisièmement, appuyez sur
sélectionner 32768Hz. Quatrièmement,
éteignez l'émetteur. Le LED indiquera
la fréquence qui a été sélectionnée.
2
Sélectionner la puissance
Sélectionnez un niveau de puissance
élevé ou faible. Le LED indique le niveau
de puissance qui a été sélectionné.
3
Prise de raccordement
Accepte un câble de raccordement ou
des accessoires optionnels tels que
le Module de Fixation de Signal, Le
Connecteur de Câble sous tension,
ou le Connecteur de Prise sous tension.
Lorsqu'il est connecté, le mode
d'induction est désactivé. Un haut-
parleur émet une tonalité à impulsions
pour indiquer un bon niveau de batterie
et une connexion directe satisfaisante.
4
Panneau d'accès aux piles
Aucune tonalité indique que toutes
les piles doivent être remplacées.
Dévissez les fi xations et remplacez par
4 piles LR20 (Cellules D). Respectez la
polarité des piles comme indiqué sur
l'étiquette principale.
5
Flèches
Pour l'induction du signal, les fl èches
sur l'étiquette principale indiquent
l'alignement requis de l'émetteur au-
dessus de la canalisation ou du câble.
Noter: Avant de changer les piles, éteignez le T1 et débranchez tout
câble de raccordement.
LED
1
LED
2
3
5
7
