bien se trouver au-dessus de la sonde, la lame
alignée sur cette dernière. Marquez la position de la
sonde et sa direction.
5
Poussez la sonde sur 1 ou 2 mètres, repérez et
marquez la position. Répétez cette procédure de
repérage à intervalles identiques le long du tracé du
drain ou de la canalisation jusqu'à ce que la
localisation soit terminée.
Vérification de la profondeur de
sonde
Le récepteur RD7200 affiche automatiquement la
profondeur de la sonde détectée s'il est correctement
orienté et positionné au-dessus de la sonde. La
boussole sur l'écran LCD utilisée comme guide, faites
pivoter le récepteur jusqu'à ce que la boussole indique
que la sonde se trouve en position Est/Ouest.

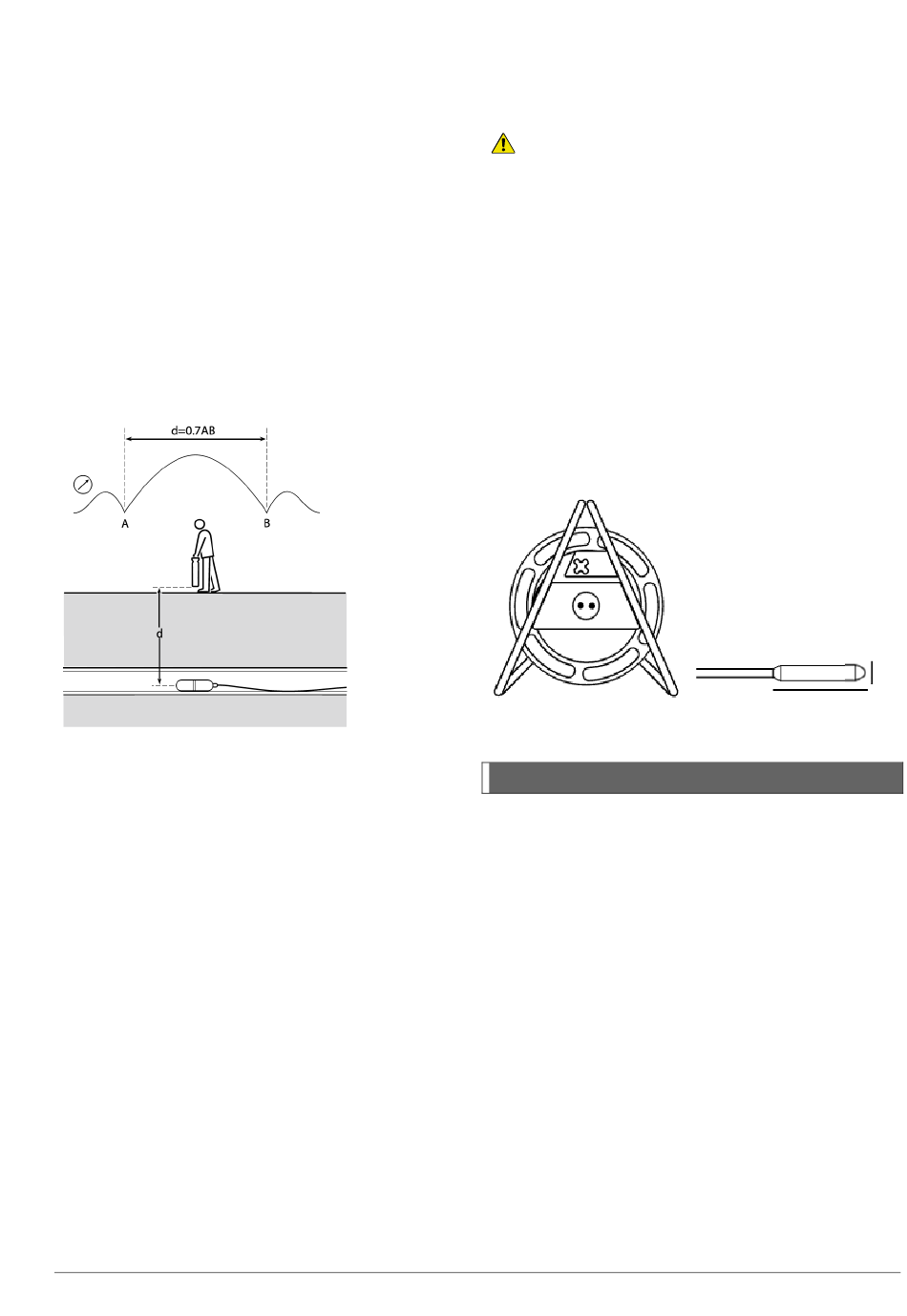

Figure 9.9 : Calculer la profondeur de sonde
Méthode de calcul
Repérez la sonde. Déplacez le récepteur face à la sonde
et toujours avec la lame alignée sur cette dernière,
augmentez la sensibilité pour déterminer la position de
la crête du signal fantôme. Déplacez le récepteur
derrière la sonde en veillant à ce que sa lame soit
toujours alignée avec la sonde. Déterminez les positions
nulles A et B (voir figure 8.10). Mesurez la distance entre
elles, puis multipliez par 0,7 pour obtenir la mesure
approximative de la profondeur.
Flexitrace
Le FlexiTrace est un jonc en fibres de verre détectable
avec
un
revêtement
conducteurs. Il est utilisé pour localiser des réseaux non
métalliques de petit diamètre jusqu'à une profondeur de
3 mètres. Le FlexiTrace peut être inséré dans une
conduite ou canalisation de 9mm/3/8" de diamètre
interne. Son rayon de courbure minimum est de
250 mm. Aucune batterie n'est requise ; le FlexiTrace
est alimenté par le générateur Radiodetection.
Le jonc FlexiTrace doit être utilisé avec une puissance
nominale maximum de 1 W. En cas d'utilisation du
FlexiTrace avec un générateur Radiodetection Tx-5 ou
© 2021 Radiodetection Ltd
plastique
intégrant
Tx-10, la limite de sortie doit être définie à 1 W dans le
menu MAX P et la limite de tension de sortie réglée sur
LOW dans le menu MAX V.
AVERTISSEMENT ! le non-respect des instructions du
Tx-5 ou Tx-10 ci-dessus peut entraîner l'échauffement de
l'extrémité du FlexiTrace, entraînant un risque de blessure
corporelle et de dommage pour l'équipement.
Le FlexiTrace peut être utilisé selon deux modes : mode
Sonde ou mode Ligne. En mode Sonde, seule
l'extrémité du FlexiTrace est alimentée alors qu'en mode
Ligne, toute sa longueur est alimentée.
Pour l'utilisation en mode Sonde, raccordez les deux
cordons du générateur aux bornes du FlexiTrace. Les
bornes du FlexiTrace n'étant pas marquées d'un code
couleur, il n'y a pas d'ordre de raccordement Pour utiliser
le FlexiTrace en mode Ligne, raccordez le cordon rouge
du générateur à une des bornes du FlexiTrace et
connectez le cordon noir du générateur sur une mise à
la terre appropriée.
Figure 9.10 : FlexiTrace
9.7 Stéthoscopes
Dans quel cas utiliser une antenne
stéthoscope
Parfois, il peut s'avérer impossible de placer une pince
autour d'un câble à cause de l'encombrement ou de
l'inaccessibilité. Une antenne stéthoscope plutôt qu'une
pince devra alors être utilisée pour identifier le ou les
câbles cibles.
Comment utiliser une antenne
stéthoscope
Branchez
l'antenne
des
accessoires du récepteur. Posez la tête concave de
l'antenne sur chaque câble les uns après les autres afin
de repérer le signal maximal.
Plage de l'antenne stéthoscope
Antenne stéthoscope de grande taille
L'antenne stéthoscope de grande taille, raccordée dans
la prise accessoires du récepteur, sert au repérage de
câbles apparents dans les situations encombrées. Elle
40 mm
40 mm
stéthoscope
dans
la
8mm
prise
43
