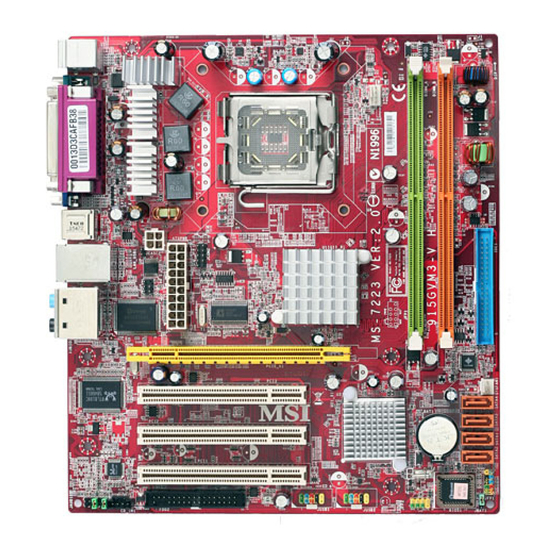

MSI 915GVM3-V Manuel D'instructions

V1.0

Masquer les pouces

page de 66

/ 66
Signets

Les langues disponibles

Liens rapides

Télécharger ce manuel

FCC-B Radio Frequency Interference Statement

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant

to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful

interference in a residential installation. This equipment generates, uses and can radiate radio frequency

energy and, if not installed and used in accordance with the instructions, may cause harmful interference

to radio communications. However, there is no guarantee that interference will not occur in a particular

installation. If this equipment does cause harmful interference to radio or television reception, which can

be determined by turning the equipment off and on, the user is encouraged to try to correct the

interference by one or more of the measures listed below.

Reorient or relocate the receiving antenna.

Increase the separation between the equipment and receiver.

Connect the equipment into an outlet on a circuit different from that to which the receiver is

connected.

Consult the dealer or an experienced radio/television technician for help.

Notice 1

The changes or modifications not expressly approved by the party responsible for compliance could void

the user's authority to operate the equipment.

Notice 2

Shielded interface cables and A.C. power cord, if any, must be used in order to comply with the emission

limits.

VOIR LA NOTICE D'NSTALLATION AVANT DE RACCORDER AU RESEAU.

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:

(1) this device may not cause harmful interference, and

(2) this device must accept any interference received, including interference that may cause undesired

operation

All manuals and user guides at all-guides.com

Micro-Star International

MS-7223

G52-M7223X1

Sommaire des Matières pour MSI 915GVM3-V

Page 1 All manuals and user guides at all-guides.com FCC-B Radio Frequency Interference Statement This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation.
Page 2 All manuals and user guides at all-guides.com Copyright Notice The material in this document is the intellectual property of MICRO-STAR INTERNATIONAL. We take every care in the preparation of this document, but no guarantee is given as to the correctness of its contents.
Page 3 All manuals and user guides at all-guides.com Safety Instructions 1. Always read the safety instructions carefully. 2. Keep this User Manual for future reference. 3. Keep this equipment away from humidity. 4. Lay this equipment on a reliable flat surface before setting it up. 5.
Page 4 MSI will comply with the product take back requirements at the end of life of MSI-branded products that are sold into the EU. You can return these products to local collection points.
Page 5 All manuals and user guides at all-guides.com Srpski Da bi zaštitili prirodnu sredinu, i kao preduzeće koje vodi računa o okolini i prirodnoj sredini, MSI mora da vas podesti da… Po Direktivi Evropske unije ("EU") o odbačenoj ekektronskoj i električnoj opremi, Direktiva 2002/96/EC, koja stupa na snagu od 13.
Page 6 All manuals and user guides at all-guides.com Table of Content English ..............1 Français..............13 Русском..............25 简体中文 ..............38 繁體中文 ..............50...
Page 7 All manuals and user guides at all-guides.com Introduction Thank you for choosing the 915GVM3-V (MS-7223 v1.0) Micro-ATX mainboard. The 915GVM3-V is based on Intel 915GV & Intel ICH6 chipsets for optimal system efficiency. ® Designed to fit the advanced Intel P4 Celeron-D 533/800MHz processors in LGA775 package, the 915GVM3-V delivers a high performance and professional desktop platform solution.
Page 8 Pentium 4 Celeron-D processor in LGA775 package Supports 533MHz, 800MHz FSB Supports Intel Hyper-Threading Technology Supports 2005 FMA CPU VR Design (For the latest information about CPU, please visit http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_cpu_support.php) Chipset ® l Intel 915GV chipset - Supports FSB 533/800 MHz...
Page 9 All manuals and user guides at all-guides.com Onboard Peripherals l Onboard Peripherals include: - 1 floppy port supports 1 FDD with 360K, 720K, 1.2M, 1.44M and 2.88Mbytes - 2 serial ports (Rear * 1/ Front * 1) and 1 parallel port supports SPP/EPP/ECP mode - 8 USB 2.0 ports (Rear * 4/ Front * 4) - 1 Line-In/Line-Out/Mic-In/Rear Speaker Out/Center-Subwoofer Speaker Out/SPDIF Out audio port...
Page 10 For the latest information about CPU, please visit http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_cpu_support.php. MSI Reminds You... Overheating Overheating will seriously damage the CPU and system; always make sure the cooling fan can work properly to protect the CPU from overheating.
Page 11 Note: If you want to uninstall the CPU, align the 4 points (see Point 8 for details) again and push the clip to lift up the CPU. MSI Reminds You... 1. Confirm if your CPU cooler is firmly installed before turning on your system.
Page 12 Master and a Slave drive. You must configure second hard drive to Slave mode by setting the jumper accordingly. MSI Reminds You... If you install two hard disks on cable, you must configure the second drive to Slave mode by setting its jumper.
Page 13 ATA data rates of 150 MB/s. All SATA connectors are fully compliant with Serial ATA 1.0 specifications. Each Serial ATA connector can connect to 1 hard disk device. MSI Reminds You... Please do not fold the serial ATA cable into 90-degree angle. Otherwise, data loss may occur during transmission.
Page 14 AUD_MIC_BIAS AUD_FPOUT_R MSI Reminds You... If you do not want to connect to the front audio header, pins 5 & 6, 9 & 10 have to be jumpered in order to have signal output directed to the rear audio ports. Otherwise, the Line-Out connector on the back panel will not function.
Page 15 All manuals and user guides at all-guides.com Supported PCI Express VGA Card List for PCI Express Lite Slot (PCI Express x4) VGA Chip VGA Memory Type VGA BIOS Result Radeon X300SE ASUS EAX300SE/TD/128M/A 128MB, DDR SDRAN 008.015.117.000 Radeon X600 ELSA FALCOX X60 XT 128MB/DDR SGRAM 008.015.115.000...
Page 16 All manuals and user guides at all-guides.com which devices can send interrupt signals to the microprocessor. The PCI IRQ pins are typically connected to the PCI bus INT A# ~ INT D# pins as follows: Order1 Order2 Order3 Order4 PCI Slot 1 INT A# INT B# INT C#...
Page 17 All manuals and user guides at all-guides.com performance. Integrated Peripherals Use this menu to specify your settings for integrated peripherals. Power Management Features Use this menu to specify your settings for power management. PNP/PCI Configurations This entry appears if your system supports PnP/PCI. H/W Monitor This entry shows your hardware &...
Page 18 All manuals and user guides at all-guides.com Spread Spectrum When the motherboard’s clock generator pulses, the extreme values (spikes) of the pulses create EMI (Electromagnetic Interference). The Spread Spectrum function reduces the EMI generated by modulating the pulses so that the spikes of the pulses are reduced to flatter curves. If you do not have any EMI problem, leave the setting at [Disabled] for optimal system stability and performance.
Page 19 Introduction Félicitations, vous venez d’acquérir une carte mère des séries Micro-ATX 915GVM3-V (MS-7223 v1.0). Les 915GVM3-V Séries sont basées sur les chipsets Intel 915GV & Intel ICH6, offrant un ® système très performant. La carte fonctionne avec les processeurs Intel P4 Celeron-D 533/800MHz et comporte LGA775 de package.
Page 20 Supporte les processeurs Intel Pentium 4 Celeron-D sur socket LGA775 Supporte FSB 533MHz, 800MHz Supporte la technologie Intel Hyper-Threading Supporte 2005 FMA CPU VR Design (Pour plus d’information, visitez http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_cpu_support.php) Chipset ® l chipset Intel 915GV - Supporte FSB 533/800 MHz - Supporte l’interface de mémoire DDR II 400/533...
Page 21 All manuals and user guides at all-guides.com Périphériques intégrés l Périphériques intégrés inclus: - 1 port floppy incluant 1 FDD avec 360K, 720K, 1.2M, 1.44M et 2.88Mbytes - 2 ports séries (1 Arrière*1 / Façade*1) et un port parallèle supportant le mode SPP/EPP/ECP - 8 ports USB2.0 (Arrière*4/ Façade*4) - 1 Line-in/Line-out/Mic-In/ Sortie Haut-Parleur arrière/ Sortie Haut-Parleur...
Page 22 PC Pour plus d’information, visitez http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_cpu_support.php. MSI Vous Rappelle... Surchauffe Une surchauffe peut sérieusement endommager le CPU et le système, assurez-vous toujours que le système de refroidissement fonctionne correctement pour protéger le CPU d’une surchauffe.
Page 23 Note: Si vous désirez retirer le CPU, alignez les 4 points (cf fig 8 pour détails) à nouveau et pousser sur le clip pour soulever le CPU. MSI Vous Rappelle... Vérifier la connexion du ventilateur de CPU avant de démarrer le PC.
Page 24 La carte mère possède deux slots (240 broches) DDR II 533/400 DIMMs, et supporte au maximum 2Go de mémoire. Pour fonctionner correctement, il faut au moins installer un module de mémoire DIMM sur les slots. (Pour plus d’information, visitez http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_trp_list.php) Installez les Modules DDR II: Volt Notch Le DIMM ne possède qu’une encoche en son centre.
Page 25 All manuals and user guides at all-guides.com MSI Vous Rappelle... Si vous voulez installer deux disques durs, vous devez configurer le second en Esclave en configurant le cavalier. Se référer à la documentation du disque dur pour les instructions. Connecteurs Série ATA contrôllés par Intel ICH6: SATA1/2/3/4 Le chipset Intel ICH6 Southbridge supporte quatre connecteurs série...
Page 26 Connectivity Design Guide. AUD_FPOUT_R MSI Vous Rappelle... Si vous ne voulez pas connecter l’audio en façade à l’aide des broches 5 & 6, 9 & 10 doivent être recouvertes par un cavalier pour envoyer le signal vers les ports audio à l’arrière. Autrement le connecteur Line-Out à...
Page 27 All manuals and user guides at all-guides.com Slot PCI Express Lite Le slot PCI Express Lite est un dessin spécial qui ne supporte que la carte de VGA PCI-E x16. Supporte le VGA PCI Express suivante (PCI Express x4) VGA Chip VGA Memory Type VGA BIOS Result...
Page 28 All manuals and user guides at all-guides.com Hardware et pilotes logiciels nécessaires au bon fonctionnement. PCI Interrupt Request Routing IRQ est l’abréviation de “interrupt request line”. Les IRQ sont des signaux émis par des matériels. Les PCI IRQ sont connectés généralement au broches PCI bus INT A# ~ INT D# comme ci-dessous : Order1 Order2...
Page 29 All manuals and user guides at all-guides.com Advanced BIOS Features Cette fonction permet de paramétrer des éléments avancés du BIOS. Advanced Chipset Features Cette option vous permet de paramétrer les éléments relatifs au registre du chipset, permettant ainsi d’optimiser les performances de votre système. Integrated Peripherals Utiliser ce menu pour paramétrer les périphériques intégrés.
Page 30 All manuals and user guides at all-guides.com Current CPU Clock Il montre l'horloge actuelle du CPU. Lecture uniquement. Current DDR Memory Frequency Il montre la fréquence actuelle de la mémoire DDR. Lecture uniquement Spread Spectrum Les cartes mères créent des interférences éléctromagnétiques (EMI - Electromagnetic Interference).
Page 31 All manuals and user guides at all-guides.com Введение Благодарим вас за выбор Micro-ATX системной платы 915GVM3-V серии(MS-7223 v1.0). Для обеспечения максимальной производительности системные платы серии 915GVM3-V изготовлены на основе чипсетов Intel 915GV & Intel ICH6. Системные платы ® серии 915GVM3-V, поддерживают современные процессоры Intel P4 Celeron-D 533/800MHz в...
Page 32 All manuals and user guides at all-guides.com Спецификации ® Поддержка процессоров Intel Pentium 4 Celeron-D в корпусе LGA775 Поддержка 533 МГц, 800 МГц FSB Поддержка технологии Intel Hyper-Threading Поддержка 2005 FMA CPU VR Design (Самую последнюю информацию о поддержке процессоров можно получить на сайте http://www.microstar.ru/program/products/mainboard/mbd/pro_mbd_cpu_support.php) Чипсет...
Page 33 All manuals and user guides at all-guides.com Интегрированные периферийные устройства Интегрированные периферийные устройства включают: - 1 floppy порт поддерживает 1 FDD с 360K, 720K, 1.2M, 1.44M и 2.88МБ - 2 последовательных порта (1 на задней панели/1 на передней панели) и 1 параллельный...
Page 34 пожалуйста, свяжитесь с дилером с целью приобретения и его установки до того, как включите компьютер. (Самую последнюю информацию о поддерживаемых процессорах можно получить на сайте http://www.microstar.ru/program/products/mainboard/mbd/pro_mbd_cpu_support.php.) MSI напоминает... Перегрев Перегрев может серьезно повредить центральный процессор и системную плату. Чтобы уберечь процессор от перегрева, убедитесь в том, что процессорный кулер...
Page 35 All manuals and user guides at all-guides.com Процессор с нижней стороны имеет защитное покрытие, которое предохраняет контакты от повреждений и загрязнений. Поверните его таким образом, чтобы указатель 1 контакта (желтый треугольник) находился в левом нижнем углу. Наличие этой метки зависит от варианта...
Page 36 сориентируйте зажим CPU Clip над процессором (подробнее смотри пункт 8) и, надавив на рычажки зажима, выньте процессор из разъема. MSI напоминает... 1. До включения системы убедитесь в том, что кулер процессора надежно установлен. 2. Проверьте температуру процессора в соответствующем разделе BIOS’a “PC Health Status”...
Page 37 всегда подключен к IDE1. IDE1 может быть подключен к приводам, работающим в режиме Master и Slave. Вы можете сконфигурировать второй жесткий диск для работы в режиме Slave при помощи перемычек. MSI напоминает... Если вы подключаете два устройства к одному кабелю, второе должно быть сконфигурировано в режим “Slave” переключателем на устройстве. Обратитесь к...
Page 38 Sensor Sensor Control системная плата содержит микросхему аппаратного мониторинга, необходимо использовать специальные вентиляторы с датчиком скорости для реализации функции управления вентилятором. MSI напоминает... Всегда консультируйтесь у производителя по вопросу установки наиболее подходящего вентилятора. Разъем для подключения последовательного порта: JCOM1 SOUT На...
Page 39 HP_ON AUD_MIC_BIAS Design Guide. AUD_FPOUT_R MSI напоминает... Если разъемы передней панели не подключены, то контакты 5 и 6, 9 и 10 должны быть замкнуты. Это обеспечивает наличие сигнала на портах задней панели. В противном случае разъем Line-Out работать не будет.
Page 40 All manuals and user guides at all-guides.com Список графических карт совместимых с PCI Express Lite (PCI Express x4) VGA Chip VGA Memory Type VGA BIOS Result Radeon X300SE ASUS EAX300SE/TD/128M/A 128MB, DDR SDRAN 008.015.117.000 Radeon X600 ELSA FALCOX X60 XT 128MB/DDR SGRAM 008.015.115.000 Radeon X600 Pro...
Page 41 All manuals and user guides at all-guides.com Маршрутизация запросов прерывания PCI IRQ – сокращение от Interrupt ReQuest (line) – линия запроса прерывания, аппаратная линия, по которой устройства могут посылать сигнал прерывания микропроцессору. Обычное подключение контактов IRQ PCI к контактам INT A# ~ INT D# шины PCI указано ниже: Order1 Order2...
Page 42 All manuals and user guides at all-guides.com Integrated Peripherals Используется для настройки параметров встроенных периферийных устройств. Power Management Features Используется для настройки параметров энергосбережения. PNP/PCI Configurations Используется для настройки системы, поддерживающей устройства PnP/PCI. H/W Monitor Используется для мониторинга системы. Cell_Menu Используется...
Page 43 All manuals and user guides at all-guides.com Current DDR Memory Frequency -Текущая частота памяти Этот пункт показывает текущую частоту памяти DDR. Spread Spectrum – Расширение спектра Так как тактовый генератор системной платы импульсный, то его работа вызывает электромагнитные помехи - EMI (Electromagnetic Interference). Функция Spread Spectrum снижает...
Page 44 All manuals and user guides at all-guides.com 简介感谢您购买了 915GVM3-V (MS-7223 v1.0) Micro-ATX 主板.915GVM3-V 是基于 Intel 915GV 和 ® Intel ICH6 芯片最佳组合的主板. 915GVM3-V 是为 Intel P4 Celeron-D 533/800MHz LGA775 处理器量身定做的高性能主板, 提供了高性能和专业化的的桌面平台解决方案. 布局...
Page 45 ® 支持 Intel Pentium 4 Celeron-D LGA775 针脚处理器支持 533MHz, 800MHz 前端总线支持英特尔超线程技术支持 2005 FMA CPU VR 设计 (要了解 CPU 的最新信息, 请访问： http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_cpu_support.php) 芯片组 ® l Intel 915GV 芯片组 - 支持前端总先为 533/800 MHz - 支持 DDR II 400/533 内存界面...
Page 46 All manuals and user guides at all-guides.com 板载周边 l 板载周边包括：: - 1 个软驱接口，支持 1 台 360K, 720K, 1.2M, 1.44M 和 2.88 的软驱 - 2 个串行端口 (后置*1/ 前置*1) 和 1 个支持 SPP/EPP/ECP 模式并行端口， - 8 个 USB 2.0 端口 (后置* 4/前置* 4) - 1 组...
Page 47 Pentium 4 Celeron-D 处理器. 主板使用的是 LGA775 的 CPU 插槽，可使 PU 安装简单化。当您在安装 CPU 时，请务必确认您使用的 CPU 带有防过热的散热片和降温风扇.如果您的 CPU 没有散热片和散热风扇，请与销售商联系，购买或索取以上设备，并在开机之前妥善安装. 要了解 CPU 的最新信息, 请访问： http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_cpu_support.php. 微星提醒您 ... 温度过高温度过高会严重损坏 CPU 和系统 ; 请务必确认所使用的降温风扇始终能够正常工作，保护 CPU 以免过热烧毁 .
Page 48 5. 请注意 CPU 的安插 / 拔取的寿命为 20 次，因为我们建议您不要频繁的插拔 CPU. 内存主板提供了 2 条 240-pin 无缓冲的 DDR II 533/400 DIMM. 支持的内存最大容量为 2GB. 至少要安装一条 DIMM 内存模组才能正常的运转. (要了解内存模组支持的更新信息, 请访问： http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_trp_list.php) 安装 DDR II 内存 Volt Notch DDR II DIMM 内存条的中央仅有一个缺口. 内存将被正确的安装到插槽中. 将 DIMM 内存垂直插入 DIMM 插槽中，并确保缺口的正确位置.若正确插入了内存模组，您...
Page 49 All manuals and user guides at all-guides.com 电源适配器主板使用 ATX 结构的电源适配器给主板供电.在连接电源适配器之前，请务必确认所有的组件都已经正确安装，并不会造成损坏.建议使用一个 300W 以上的电源适配器. ATX 20-Pin 电源接口: ATXPWR +12 V 此接口可连接一个 ATX 20-pin 电源适配器. 在与 ATX 20-pin 电源适配 5VSB PWR OK 器相连时，请务必确认，电源适配器的接头安装方向正确，针脚对应顺序也准确无误。将电源接头插入，并使其与主板电源接口稳固连接. PS-ON# ATX 12V 电源接口: JPW1 +3. 3V - 12V +3.
Page 50 All manuals and user guides at all-guides.com 风扇电源接口: CPUFAN1/SYSFAN1 4-pin CPUFAN1 (处理器风扇) 和 3-pin SYSFAN1 (系统风扇)支 +12V +12V 持+12V 的系统散热风扇. CPUFAN1 能够支持 3-或 4-pin 接头. Sensor Sensor Control 当您将接线接到风扇接头时，请注意红色线为正极，必须接到 +12V，而黑色线是接地，必须接到 GND. 如果您的主板有系统硬件监控芯片，您必须使用一个特别设计的支持速度侦测的风扇方可使用此功能. 微星提醒您 ... 请询问经销商以使用适当的 CPU 风扇 . 串行端口接头: JCOM1 SOUT 主板提供了一个串行端口接头，用来连接次级的串行设备.
Page 51 All manuals and user guides at all-guides.com 前置 USB 接口: JUSB1/ JUSB2 USB1+ 主板提供了 2 个标准的 USB 2.0 接头. USB2.0 技术是提高数据 USB1- 传输速率达到 480Mbps,USB 1.1 的 40 倍.它可以连接告诉的 (2)VCC USB0C(10) USB 界面周边，例如 USB HDD, 数码相机, MP3 播放器, 打印 (1)VCC Key(9) 机, 调制解调器等...
Page 52 All manuals and user guides at all-guides.com GeForce 6600GT MS-8983 Ver: 200 128MB, DDR SDRAN 5.43.02.16.00 GeForce 6800 MS-8984 Ver:20B 128MB, DDR SDRAN 5.41.02.37.00 GeForce 6800GT MS-8974 256MB/DDR SDRAM 5.40.02.30.03 GeForce 6800GT Nvidia GeForce 6800 Series GPL 256MB/DDR3 SGRAM 5.40.02.15.03 GeForce FX5200 MS-8968 128MB, DDR SDRAN...
Page 53 All manuals and user guides at all-guides.com BIOS 设置计算机加电后，系统将会开始 POST (加电自检)过程. 当屏幕上出现以下信息时，按<DEL>键即可进入设定程序. Press DEL to enter Setup 如果此信息在您做出反应前就消失了，而您仍需要进入 Setup, 请关机后再开机活按机箱上的 restart 键，重新启动您的系统.您也可以同时按下<Ctrl>, <Alt>和<Delete> 键来重新启动您的系统. 主菜单 Standard CMOS Features（标准 CMOS 特性）使用此菜单可对基本的系统配置进行设定.如时间，日期等. Advanced BIOS Features（高级 BIOS 特性）使用此菜单可对系统的高级特性进行设定. Advanced Chipset Features（高级芯片组特性）...
Page 54 All manuals and user guides at all-guides.com PNP/PCI Configurations（PNP/PCI 配置）此项仅在您的系统支持 PnP/PCI 时才有效. H/W Monitor（硬件监视）此项显示了您 CPU，风扇的状态和全部系统状态的警告. Cell_Menu（核心菜单）此项显示了您 CPU, 风扇的状态和全部系统状态的警告. Load Optimized Defaults（载入优化设置缺省值）使用此菜单可以载入系统优化性能设置的 BIOS 值，但此缺省值可能会影响系统的稳定性. BIOS Setting Password（BIOS 密码设置）使用此项可设置 BIOS 的密码.. Save & Exit Setup（保存后退出）保存对 CMOS 的修改，然后退出 Setup 程序. Exit Without Saving（不保存退出）...
Page 55 All manuals and user guides at all-guides.com Current CPU Clock（当前 CPU 时钟）此项显示了 CPU 的当前时钟. 只读. Current DDR Memory Frequency（当前DDR内存频率）此项显示了DDR内存的当前频率.只读. Spread Spectrum（频展）当主板上的时钟震荡发生器工作时，, 脉冲极值(尖蜂)会产生 EMI (电磁干扰). 频率范围设定功能可以降低脉冲发生器所产生的电磁干扰，所以脉冲波的尖峰会衰减为较为平滑的曲线.如果您没有遇到电磁干扰问题，将此项设定为[Disable]，这样可以优化系统的性能表现和稳定性.但是如果您被电磁干扰问题所困扰，请开启此项，这样可以减少电磁干扰.注意，如果您超频使用，必须将此项禁用.因为即使是微笑的的峰值漂移（抖动）也会引入时钟速度的短暂突发，这样会导致您超频的处理器锁死. Adjust CPU FSB Frequency（调整CPU FSB频率）此项允许您选择CPU前端总线频率(MHz)和在超频时通过调整FSB的时钟来获得一个更高的频率. Adjusted CPU Clock（调整CPU时钟）此项显示了调整过后的CPU时钟.
Page 56 All manuals and user guides at all-guides.com 簡介感謝您購買 915GVM3-V 系列 (MS-7223 v1.0) Micro-ATX 主機板。915GVM3-V 系列主機板， ® 係採用 Intel 915GV 和 ICH6 晶片組，並針對新一代 LGA 775 架構的 Intel P4 Celeron-D 533/800MHz 處理器來設計。915GVM3-V 系列提供您高效能及專業的桌上型電腦平台解決方案。主機板配置圖...
Page 57 支援 LGA 775 架構的 Intel Pentium 4 Celeron-D 處理器。支援 533MHz, 800MHz FSB 支援 Intel 超執行緒技術支援 2005 FMA CPU VR Design (欲知更多相關 CPU 訊息，請參閱微星科技網站 http://cweb.msi.com.tw/program/products/mainboard/mbd/pro_mbd_cpu_support.php) 晶片組 ® l Intel 915GV 晶片組 - 支援 FSB 533/800 MHz - 支援 DDR II 400/533 記憶體介面...
Page 58 All manuals and user guides at all-guides.com 內建週邊 l 內建週邊包括: - 一個軟碟機埠，可支援一部 360K/720K/1.2M/1.44M/2.88MB 規格的軟碟機。 - 二個序列埠(背板*1/面板*2) 及一個平行埠，可支援 SPP/EPP/ECP 模式。。 - 八個 USB2.0 連接埠(背板*4 /面板*4)。 - 一個音效輸入/音效輸出/麥克風輸入/後置喇叭輸出/中置和重低喇叭輸出/ SPDIF 輸出音效連接埠。 - 一個 RJ-45 區域網路接頭。 - 一個 VGA 埠。音效 l ICH6 南橋晶片組整合 AC97 連接控制器。 l Realtek ALC850 8 聲道音效編譯器。...
Page 59 ® 本主機板使用 LGA 775 規格的 CPU 插槽，支援 Intel Pentium 4 Celeron-D 處理器。當您在安裝 CPU 時，請確認附有散熱風扇，以防止 CPU 過熱。若無散熱風扇，請向經銷商洽購。並在啟動電腦之前，將該風扇正確地安裝在您的主機板上。欲知更多相關 CPU 訊息，請參閱微星科技網站: http://cweb.msi.com.tw/program/products/mainboard/mbd/pro_mbd_cpu_support.php. MSI 提醒您 … 溫度過高溫度過高會嚴重損壞 CPU 及系統，請確保您的散熱風扇可正常運作，以保護 CPU ，避免發生過熱的情形。安裝 LGA 775 ㆗央處理器 (可立扣為選購) 在您安裝中央處理器時，為避免中央處理器過熱，請確認是否隨附一個散熱風扇。若無，請先向經銷商洽購，並安裝後，再開啟電腦。同時，請在中央處理器上塗抹散熱膏，再安裝散熱風扇，以幫助中央處理器散熱。...
Page 60 壓下四個卡榫以固定風扇，再旋轉卡榫，以鎖好卡榫（請查看卡榫上標示的正確方向）。翻轉主機板，確認四個卡榫已正確插入。注意:若您想要移除 CPU 的安裝，請對齊四個點(如步驟 8 所述)，再按下可立扣，將 CPU 拿出。 MSI 提醒您 … 1. 請先確認 CPU 風扇已安裝牢固，再行開機。 2. 請檢查一下第三章中， BIOS 選項 PC Health Status 的 H/W Monitor ，以監測 CPU 的溫度。 3. 請勿觸摸 CPU 插糟上的針腳以免受損 . 4. 當您未安裝 CPU 時，請使用塑膠保護蓋來保護 CPU 針腳。...
Page 61 本主機板具有一個 32 位元加強型 PCI IDE 及 Ultra DMA 66/100 控制器，支援 PIO 0~4 模式、主控匯流排操作及 Ultra DMA 66/100 功能，並可連接兩組硬碟、 CD-ROM、120MB 軟碟及其它裝置。請將第一組硬碟接到 IDE1。 IDE1 可連接主要及隸屬硬碟各一。請依跨接器（Jumper），將第二組硬碟指定到隸屬模式。 MSI 提醒您 … 若您在同一條排線上安裝兩組硬碟，您須設定硬碟的跨接器（ Jumper ），將第二組硬碟，指定到隸屬模式。關於硬碟的設定方式，請參考硬碟廠商提供之說明。序列連接器：SATA1/2/3/4: 此主機板為 ICH6 南橋晶片組，支援四個序列連接器 SATA1~ 4。 SATA1~4 為高速的 Serial ATA 介面連接埠。各個連接器可個別提供第一...
Page 62 其規格符合 Intel®面板輸入／輸出設計指南。 AUD_RET_L(10) (2)AUD_GND AUD_FPOUT_L(9) (1)AUD_MIC HP_ON AUD_MIC_BIAS AUD_FPOUT_R MSI 提醒您 … 若您不想連接到面板音效連接器，則須用跨接器將連接器上的第 5 & 6, 9 & 10 針腳短路，以將音訊輸出導引至背板音效埠。否則，背板的音效連接埠會沒有作用。面板 USB 連接器: JUSB1/ JUSB2 USB1+ 主機板提供二個面板 USB2.0 連接器。USB2.0 技術可大幅 USB1- 提昇資料傳輸速率，最高可達 480Mbps，為 USB1.1 的 40 (2)VCC...
Page 63 設定。CMOS RAM 可讓系統在每次開機時，自動啟動作業系 Keep Data Clear Data 統。若您要清除系統設定，請使用 JBAT1 (清除 CMOS 跨接器)。 MSI 提醒您 ... 當系統關閉時，請將 2-3 腳位短路，以清除 CMOS 資料，然後回到 1-2 腳位短路的狀態。請避免在系統開機的狀態下，進行 CMOS 資料清除，否則可能會導致主機板受損。 PCI Express PCI Express Lite 插槽 PCI Express Lite 插槽 (PCI Express x4) 是僅支援下表相容 PCI-E x16 顯卡，且以 4x 速度執行...
Page 64 All manuals and user guides at all-guides.com GeForce PCX5750 MS-8969 128MB/DDR SDRAM 4.36.20.38.12 GeForce PCX5900 ELSA Gladiac PCX935 128MB/DDR SGRAM 4.35.20.45.E0 PCI 插槽此插槽可安裝各類擴充卡，以滿足您的使用需求。在您要安裝或移除擴充卡時，請先確認電源已拔除。另外，請詳讀擴充卡的使用說明，確認在使用擴充卡時，所需變更的硬軟體設定，例如跨接器、開關或 BIOS 設定等。 PCI 的㆗斷要求 IRQ 是中斷要求 (Interrupt request) 的英文縮寫，是個可讓裝置傳送中斷訊號至微處理器的硬體線路。PCI 的 IRQ 腳位，通常都連接到 PCI 匯流排的 INT A#~INT D# 腳位，如下表所示： Order1 Order2 Order3...
Page 65 All manuals and user guides at all-guides.com Standard CMOS Features（標準 CMOS 設定）使用此選單設定基本的系統組態，例如時間、日期等。 Advanced BIOS Features（進階 BIOS 功能）使用此選單設定 Award 特殊的進階功能。 Advanced Chipset Features（進階晶片組功能）使用此選單變更晶片組暫存器中的數值，並將系統效能最佳化。 Integrated Peripherals（整合型週邊）使用此選單設定整合型週邊裝置。 Power Management Features（電源管理設定）使用此選單設定電源管理。 PNP/PCI Configurations（PNP／PCI 組態）若系統支援 PnP／PCI，會出現本選項。 H/W Monitor 此選單可顯示硬體及電腦的狀態。 Cell_Menu 使用此選單設定...
Page 66 All manuals and user guides at all-guides.com Current CPU Clock（目前CPU時脈）本選項顯示目前的 CPU 時脈。(唯讀) Current DDR Memory Frequency（目前 DDR 記憶體頻率）本項顯示目前 DDR 記憶體的頻率。(唯讀) Spread Spectrum（頻譜擴散）當主機板的時脈產生器開展到最大時，脈衝的極大值突波，會引起電磁波干擾。頻譜擴散功能，可藉由調節脈衝以減少 EMI 的問題。若您無電磁波干擾 (EMI) 的問題，請設為 Disabled，以達較佳的系統穩定性及效能。但若您要符合 EMI 規範，請選擇要減少電磁波的範圍。切記，您在執行超頻時，務必將本功能關閉，因為即使是些微的劇波，均足以引起時脈速度的增快，連帶造成該超頻的處理器鎖定。 Adjust CPU FSB Frequency（調整 CPU FSB 頻率) 本項選擇...
