Entretien – Entretien d'entraînement
FIXATION DES POULIES
AVERTISSEMENT
L'INSTALLATION
DEMONTAGE
Gamme Close Control
68
Installation & Entretien: 6258891 IM FR 09/11/C
Airedale a juste deux poulies standard. Les poulies variables ont des calibres fixes, tandis
que les poulies de diamètre fixe se logent sur une bague de fixation.
Les poulies variables sont utilisées sur des moteurs allant jusqu'a 2,2 kW et garde sur
l'axe un verrouillage grâce une vis sans tête (clé allens). Le réglage de la cale, se fait par
deux vis sans tête (clé allens) par intervalles d'un demi tours.
Sur le chantier, le réglage des bague de fixation (PCD) nécessite un réalignement
des poulies.

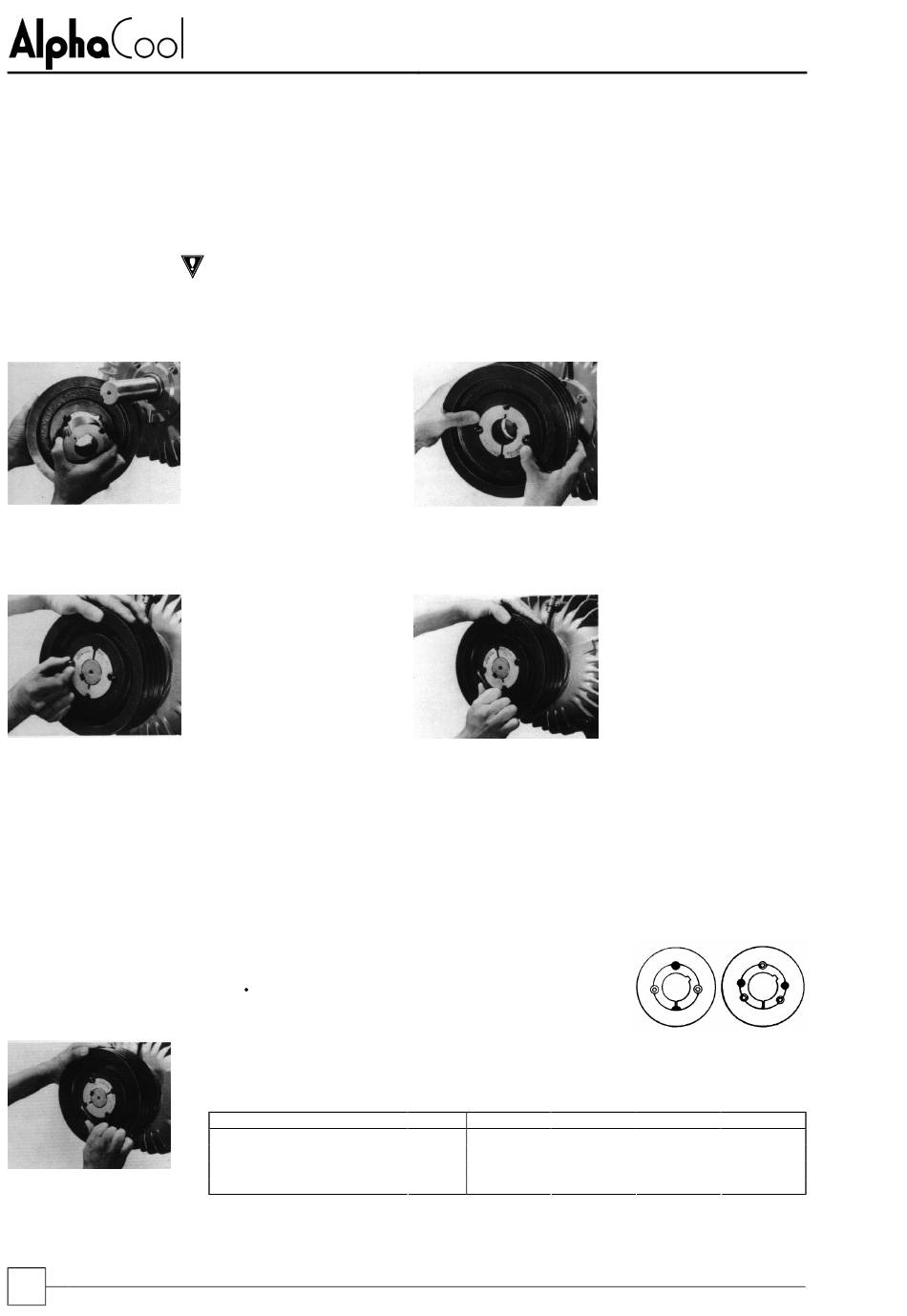

L'installation correcte des poulies fixes est indiquée ci-dessous et il est important que les
boulons soient serrés correctement.
1
Enlevez la couche
protectrice du calibre, à
l'extérieur de la bague
et sur la bague du
moyeu. Après avoir
vérifié que les surfaces
coniques
d'accouplement sont
complètement propres
et sans huile et saleté,
insérez la bague sur le
moyeu afin d'aligner les
trous.
3
Nettoyez et ajustez la
poulie à la position
désirée. Pensez que le
moyeu sera serré
légèrement sur l'arbre
5
Martelez contre la bague en utilisant une cale pour éviter tous dommages éventuels.
(ce qui assure que la bague est bien positionné sur l'alésage) Maintenant les vis
tourneront un peu plus. Resserrez les vis maintenant et répétez cette opération une
ou deux fois pour un serrage maximum sur l'arbre.
6
Si une vis de blocage est mise en place sur l'arbre, ajustez et fixez la bague en
premier. Il est essentiel que le parallélisme des vis soit respecté et qu'il y ait un
ESPACE en haut.
7
Après un essai de fonctionnement en charge, vérifiez si les vis sont bien serrées.
8
Remplissez les trous avec de la graisse contre la saleté.
9
Dévissez toutes les boulons en les tournant plusieurs
fois, enlevez un ou deux selon le nombre de trous-vérins
montrés dans le schéma. Insérez les vis dans les trous
vérins, après les avoir graissé.
10 Serrez les vis alternativement jusqu'à ce que la bague soit désolidarisée du moyeu
et que l'ensemble puisse être démonté de l'axe.
11 Enlevez l'ensemble de l'axe.
Taille de la bague
Couple de serrage de vis
Nombre de vis
Taille de vis
Diamètre de la bague
Close Control
1210
(Nm)
20
2
(BSW)
3/8"
(mm)
47.5
2
Graissez le pas de vis
avec modération et les
points des boulons sans
tête: le pas de vis et le
dessous des boulons à
chapeau. Placez les vis
sans serrer dans les pas
de vis, comme montré
sur la photo.
4
Utilisez une clé allen
pour serré
progressivement et fixez
la poulie, comme
indiqué sur la photo
1610
2012
2517
20
30
2
2
3/8"
7/16"
57.0
70.0
50
2
1/2"
85.5
